使用python调用solidworks样条曲线无法调用

Question

import win32com.client
import pythoncom
import math

pythoncom.CoInitialize()
fileerror=win32com.client.VARIANT(pythoncom.VT_BYREF|pythoncom.VT_I4, -1)
filewarning=win32com.client.VARIANT(pythoncom.VT_BYREF|pythoncom.VT_I4, -1)
try:
    swApp = win32com.client.DispatchEx("SldWorks.Application.32")
    swApp.Visible = True

    # 创建新零件（默认模板，零件，毫米）
    Part = swApp.OpenDoc6(r"E:\desktop\动力活塞板弹簧-1.5mm.SLDPRT", 1, 0, "",fileerror,filewarning)
    if Part:
        print("新零件创建成功！")
    else:
        print("创建零件失败！")

except Exception as e:
    print("发生错误:", e)
if Part is None:
        print("错误：NewDocument() 返回 None，无法创建零件！")
elif not hasattr(Part, "Extension"):
        print("错误：part 对象没有 Extension 属性，可能不是有效的 SolidWorks 文档！")
arg_Nothing = win32com.client.VARIANT(pythoncom.VT_DISPATCH,None)
boolstatus = Part.Extension.SelectByID2("草图4", "SKETCH", 0, 0, 0, False, 0, arg_Nothing, 0)
Part.EditSketch()
boolstatus = Part.Extension.SelectByID2("Spline14", "SKETCHSEGMENT", 2.03858265783315E-02, 1.50000000002137E-03, -1.70881193377191E-02, False, 0, arg_Nothing, 0)
boolstatus = Part.Extension.SelectByID2("Spline14", "SKETCHSEGMENT", 2.03858265783315E-02, 1.50000000002137E-03, -1.70881193377191E-02, False, 0, arg_Nothing, 0)
equationCurve = Part.SelectionManager.GetSelectedObject5(1)
boolstatus = equationCurve.SetEquationParameters2("3.1*(t*sin(t)+cos(t))", "3.1*(sin(t)-t*cos(t))", "", 2*math.pi, 3.8*math.pi, False, 0, 8.66025403784451E-04, -4.9999999999998E-04, True, True)
boolstatus = Part.Extension.SelectByID2("Spline14", "SKETCHSEGMENT", 2.03858265783315E-02, 1.50000000002137E-03, -1.70881193377191E-02, False, 0, arg_Nothing, 0)
equationCurve = Part.SelectionManager.GetSelectedObject5(1)
Part.ClearSelection2(True)
Part.SketchManager.InsertSketch(True)
boolstatus = Part.Extension.SelectByID2("草图21", "SKETCH", 0, 0, 0, False, 0, arg_Nothing, 0)
Part.EditSketch()
Part.ClearSelection2(True)
boolstatus = Part.Extension.SelectByID2("Spline16", "SKETCHSEGMENT", -1.5823001555185E-03, 1.50000000002137E-03, -1.97693644219254E-02, False, 0, arg_Nothing, 0)
Part.EditDelete()
points=[-7.44310896393234E-04,2.13268833544406E-02, 0,2.22572936087786E-04,2.09892125961998E-02, 0,1.39881487144148E-03,1.98538834238149E-02, 0 ,1.49086858812133E-03, 1.84730776736171E-02,0,
        8.72488077370869E-04,1.79923527087334E-02,0,-4.62715843640031E-04,1.85242186273281E-02,0,-2.63505273955162E-03,1.99605373315806E-02,0,-3.74571757248018E-03,2.03923626637228E-02,0,
        -5.65274940202689E-03,2.07692967675423E-02,0,-8.06104399133102E-03,2.07692967675423E-02,0,-9.00118038180804E-03,2.07692967675423E-02,0,-8.06104399133102E-03,2.07692967675423E-02,0,
        -9.00118038180804E-03,2.07692967675423E-02,0,-1.03800720714473E-02, 2.06038266007717E-02,0]
pointArray = win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_R8, points)
pointArray = win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_VARIANT, points)
swSketchMgr = Part.SketchManager
swSketchMgr.CreateSpline2(pointArray,1)
if swSketchMgr.CreateSpline2(pointArray,1):
    print(1)
Part.GraphicsRedraw2()
Part.ClearSelection2(True)

参考了https://blog.csdn.net/T20151470/article/details/133962095画样条曲线。

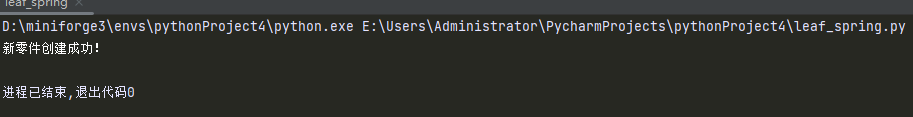

倒数第五行中的swSketchMgr.CreateSpline2(pointArray,1)无法运行，但是程序不报错，样条曲线画不出来，通过IF语句检测这句程序，发现没有运行，

Answer 1

你的 SolidWorks Python 脚本中调用 swSketchMgr.CreateSpline2(pointArray, 1) 不报错但未生效，常见问题可能有以下几种（重点在样条点数据格式、草图状态、COM 对象有效性）：

---

✅ 重点排查建议

1. 草图是否处于编辑状态？

在调用 CreateSpline2 前，必须保证草图处于“编辑模式”下。否则命令不会有实际效果。

确认点：

Part.EditSketch()  # 必须成功激活当前草图

建议显式插入一个新草图并进入编辑模式再绘制：

Part.SketchManager.InsertSketch(True)  # 启动草图

---

2. Spline 点格式问题

CreateSpline2 要求是 VT_ARRAY | VT_R8 类型的浮点数列表，不能混用 VT_VARIANT。

你当前写法：

pointArray = win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_R8, points)

这个是对的，但你后面又覆盖成了：

pointArray = win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_VARIANT, points)

建议修正为：

pointArray = win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_R8, points)

不要加 VT_VARIANT。

---

3. 点数必须 > 2，且维度为 3 的倍数

你提供的点列表长度必须是 3*n 的形式，例如 3个点 = 9个数（三维坐标）
且至少需要 3 个控制点才能形成 Spline。

当前你数据为：

[-7.44310, 2.13268, 0, ... , 2.06038, 0] # 共 21 个点 * 3 = 63 个浮点数 ✔

长度合理，确保这些点的单位和模型一致（单位差异可能导致线不可见）

---

4. 建议完整调用流程

# 插入新草图并激活
Part.SketchManager.InsertSketch(True)
Part.ClearSelection2(True)

# 构造 Spline 点（保持 R8 类型）
pointArray = win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_R8, points)

# 创建样条曲线
status = swSketchMgr.CreateSpline2(pointArray, 1)
if status:
    print("Spline 创建成功")
else:
    print("Spline 创建失败")

---

5. 调试建议

在关键调用前后加入：

print("插入草图中")
print("样条数据点个数:", len(points)//3)
print("正在创建样条曲线...")

---

✅ 总结改动建议：

• 保证草图在编辑状态；
• CreateSpline2 只使用 VT_ARRAY | VT_R8；
• 保证 points 是浮点数、三维成组、数量充足；
• 每次调用前清理选择 ClearSelection2(True)；
• 可加入 GraphicsRedraw2() 强制刷新。
