三项逆变器输出波形畸变

Question

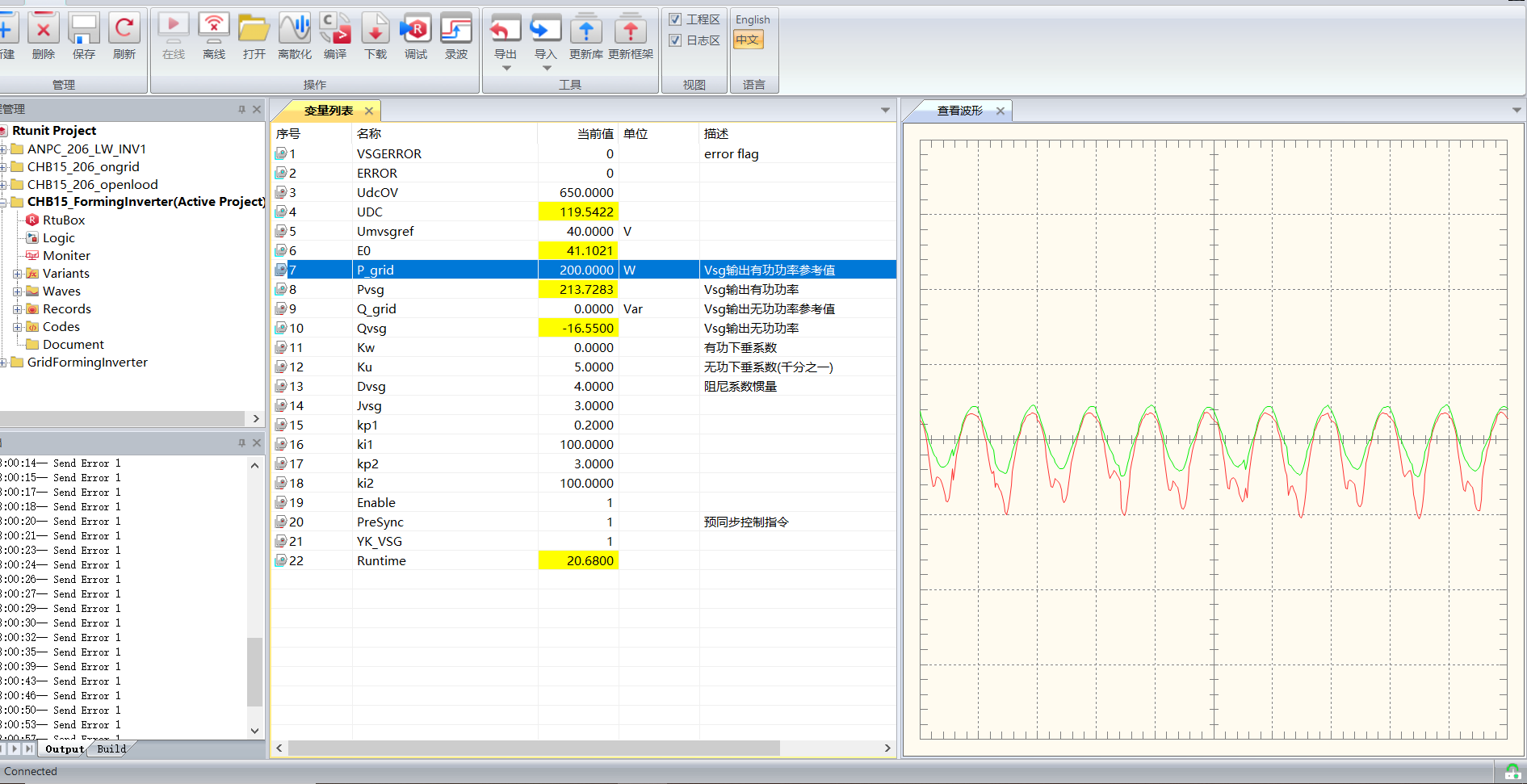

三项逆变器输出端接直流电源，绿色为电网波形，红色为逆变器输出波形。为什么逆变器波形下半周期会有很大的畸变。可能是什么原因呀。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 逆变器输出波形下半周期出现很大畸变，需要考虑逆变器的工作原理、电路结构、控制策略以及可能存在的故障等多方面因素。比如功率开关器件的导通与关断情况、调制策略是否正确、直流侧电源是否稳定、电路是否存在元件损坏等。
2. 解决方案：
   - 检查功率开关器件：
   • 功率开关器件如IGBT等可能存在故障。例如IGBT的某个桥臂出现短路或开路故障，会导致输出波形异常。可以使用示波器观察功率开关器件的驱动信号和电压电流波形，判断其工作状态。
   • 若IGBT损坏，需要更换相同规格的器件。更换时要注意焊接工艺，避免虚焊等问题影响器件性能。
   • 检查调制策略：
   • 调制策略决定了逆变器输出波形的形状。例如SPWM（正弦脉宽调制）策略，如果调制波参数设置不正确，会导致输出波形畸变。检查调制波的频率、幅值等参数是否与设计值一致。
   • 对于SPWM，其载波频率和调制比会影响输出波形质量。如果载波频率过低，可能会导致谐波含量增加，使波形畸变。适当提高载波频率可以改善波形，但也要注意过高的载波频率可能会增加开关损耗。
   • 代码示例（以基于MATLAB/Simulink的SPWM逆变器模型为例）：

% 定义参数
Vdc = 300; % 直流母线电压
f = 50; % 输出频率
fc = 10000; % 载波频率
m = 0.8; % 调制比

% 创建SPWM模块
spwm = PWMGenerator('Vdc', Vdc, 'f', f, 'fc', fc,'m', m);

% 运行仿真
sim('SPWM_Inverter');

% 绘制输出波形
figure;
subplot(2,1,1);
plot(t, Vabc(:,1));
title('相电压A');
xlabel('时间 (s)');
ylabel('电压 (V)');

subplot(2,1,2);
plot(t, Vabc(:,2));
title('相电压B');
xlabel('时间 (s)');
ylabel('电压 (V)');

• 检查直流侧电源：
  • 直流侧电源不稳定会影响逆变器输出。检查直流电源的电压是否波动过大，纹波是否超标。可以使用电压表监测直流电压，使用示波器观察直流电压的纹波波形。
  • 如果直流电源存在问题，比如滤波电容容量不足或损坏，需要更换电容或检修直流电源电路。
• 检查电路连接：
  • 检查逆变器输出端到负载的连接是否良好，是否存在接触不良、短路或开路等情况。确保连接导线的规格合适，没有虚接等问题。
  • 检查逆变器内部的电路板，查看是否有元件引脚松动、焊点脱落等情况，对有问题的地方进行重新焊接或修复。
    3. 不同解决方案的优缺点：
• 检查功率开关器件：
  • 优点：直接针对可能导致波形畸变的关键元件进行排查，如果发现故障能够准确找到问题所在并及时更换，解决问题较为彻底。
  • 缺点：需要专业的检测设备如示波器等，对维修人员技术要求较高，且检测过程相对复杂，耗时较长。
• 检查调制策略：
  • 优点：能够从逆变器的控制核心角度分析问题，通过调整参数可能快速改善波形质量，且不需要更换硬件元件，成本较低。
  • 缺点：对于复杂的调制策略，参数调整可能需要一定的经验和反复试验，不一定能立即找到最佳参数组合，而且可能只是缓解问题，不能根本解决硬件故障等深层次问题。
• 检查直流侧电源：
  • 优点：考虑到了直流电源对逆变器输出的影响，若能解决直流电源问题，可有效改善逆变器输出波形，方法相对直接。
  • 缺点：同样需要专业检测设备，而且直流电源故障排查可能涉及多个环节，如整流电路、滤波电路等，维修难度较大。
• 检查电路连接：
  • 优点：是比较基础且容易实施的检查方法，能够发现一些明显的连接问题，如接触不良等，及时解决这些问题可能改善波形畸变情况。
  • 缺点：相对较为简单，可能无法发现一些隐蔽的电路故障，如内部元件性能下降等问题。
    4. 总结：
• 逆变器输出波形下半周期畸变可能是由功率开关器件故障、调制策略不当、直流侧电源问题或电路连接问题等多种原因导致。需要通过对各个方面进行细致检查和分析，利用示波器等检测工具，结合理论知识和经验来找出问题并解决，以恢复逆变器正常的输出波形。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
