devexpress gridcontrol 表头设计

Question

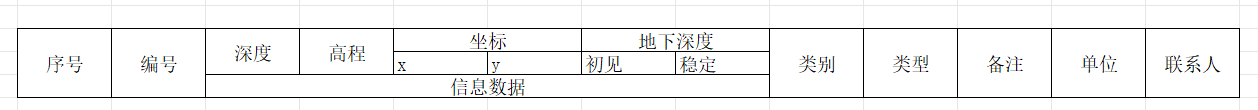

devexpress gridcontrol bandedgridview 设计上述两个表头，表一可以拖动实现，表二好像无法通过拖动来实现，请问表二如何实现？

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

DevExpress GridControl BandedGridView 表头设计

根据您提供的需求，您想要实现两种不同的表头设计，其中表一可以通过拖动实现，而表二需要特殊处理。

表一设计（可拖动实现）

表一是一个标准的带区网格视图(BandedGridView)，可以通过以下步骤实现：

1. 在设计器中添加BandedGridView
2. 创建带区(Bands)
3. 在带区中添加列(Columns)

表二设计（需要代码实现）

表二的设计较为复杂，因为它包含跨带区的标题和合并单元格效果。这需要通过代码来实现，以下是实现方法：

1. 创建自定义绘制事件

private void gridView1_CustomDrawColumnHeader(object sender, ColumnHeaderCustomDrawEventArgs e)
{
    if (e.Column == null) return;

    // 绘制表头背景
    e.Appearance.DrawBackground(e.Cache, e.Bounds);

    // 定义要合并的列区域
    if (e.Column.FieldName == "Field1" || e.Column.FieldName == "Field2")
    {
        Rectangle rect = new Rectangle(e.Bounds.X, e.Bounds.Y, e.Bounds.Width * 2, e.Bounds.Height);
        e.Cache.DrawString("合并标题", e.Appearance.Font, Brushes.Black, rect,
            e.Appearance.GetStringFormat());
        e.Handled = true;
    }
    else
    {
        e.DefaultDraw();
    }
}

2. 设置带区和列

// 创建带区
BandedGridBand band1 = new BandedGridBand();
band1.Caption = "上部带区";
bandedGridView1.Bands.Add(band1);

// 创建列并添加到带区
BandedGridColumn col1 = new BandedGridColumn();
col1.FieldName = "Field1";
col1.Caption = "列1";
col1.Visible = true;
band1.Columns.Add(col1);

BandedGridColumn col2 = new BandedGridColumn();
col2.FieldName = "Field2";
col2.Caption = "列2";
col2.Visible = true;
band1.Columns.Add(col2);

// 注册自定义绘制事件
bandedGridView1.CustomDrawColumnHeader += gridView1_CustomDrawColumnHeader;

3. 复杂表头的完整实现

对于更复杂的表头（如图片2所示的多层合并），可以创建一个自定义绘制类：

public class CustomHeaderPainter
{
    public static void DrawMultiLevelHeader(GridView view, PaintEventArgs e)
    {
        // 绘制上层标题
        Rectangle upperRect = new Rectangle(view.ViewRect.X, view.ViewRect.Y,
                                         view.ViewRect.Width, view.ColumnPanelRowHeight / 2);
        e.Graphics.FillRectangle(Brushes.LightGray, upperRect);
        e.Graphics.DrawString("FREE", view.Appearance.HeaderPanel.Font,
                            Brushes.Black, upperRect,
                            view.Appearance.HeaderPanel.GetStringFormat());

        // 绘制下层标题
        Rectangle lowerRect = new Rectangle(view.ViewRect.X,
                                          view.ViewRect.Y + view.ColumnPanelRowHeight / 2,
                                          view.ViewRect.Width,
                                          view.ColumnPanelRowHeight / 2);
        e.Graphics.FillRectangle(Brushes.White, lowerRect);

        // 计算列位置并绘制列标题
        int xPos = view.ViewRect.X;
        foreach (BandedGridColumn col in view.Columns)
        {
            Rectangle colRect = new Rectangle(xPos, lowerRect.Y, col.Width, lowerRect.Height);
            e.Graphics.DrawString(col.Caption, view.Appearance.HeaderPanel.Font,
                                Brushes.Black, colRect,
                                view.Appearance.HeaderPanel.GetStringFormat());
            xPos += col.Width;
        }
    }
}

注意事项

1. 确保在表单加载时正确初始化带区和列
2. 对于复杂表头，可能需要调整ColumnPanelRowHeight属性
3. 考虑使用RepositoryItem来自定义单元格内容
4. 测试不同DPI设置下的显示效果

如果您需要更具体的实现方案，请提供更详细的表结构描述或截图，我可以给出更有针对性的代码示例。
