stm32仿真一直亮不起来

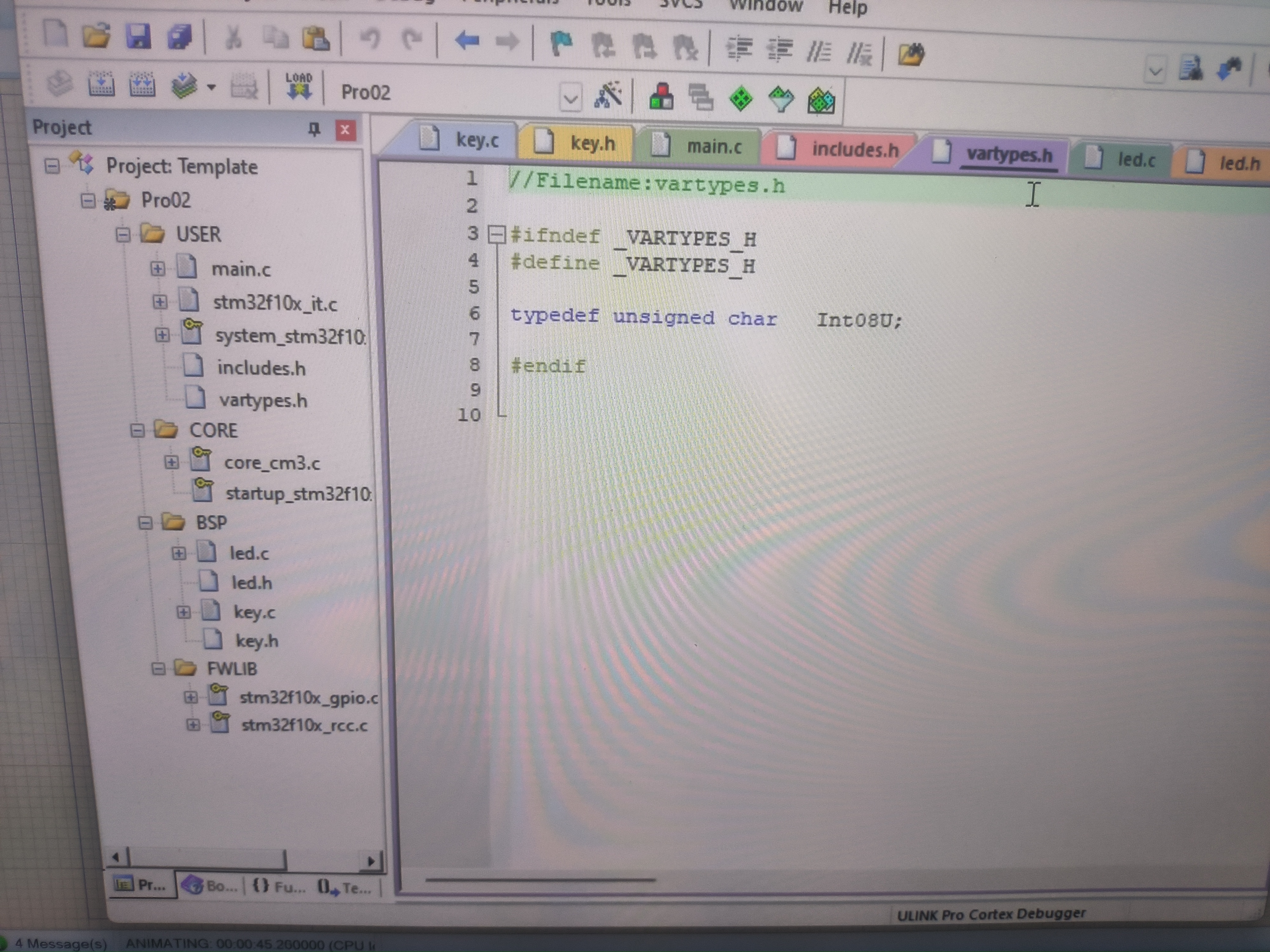

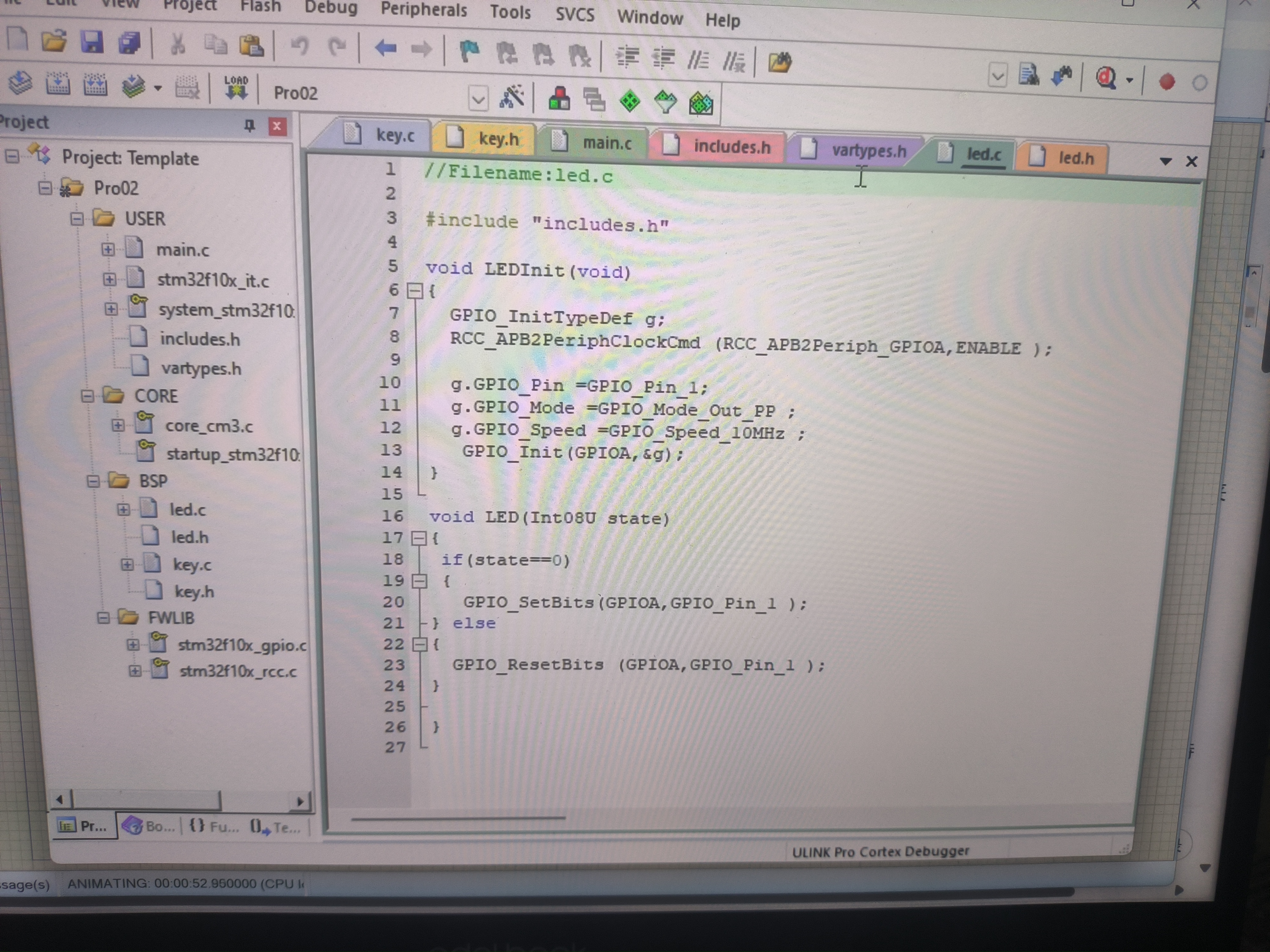

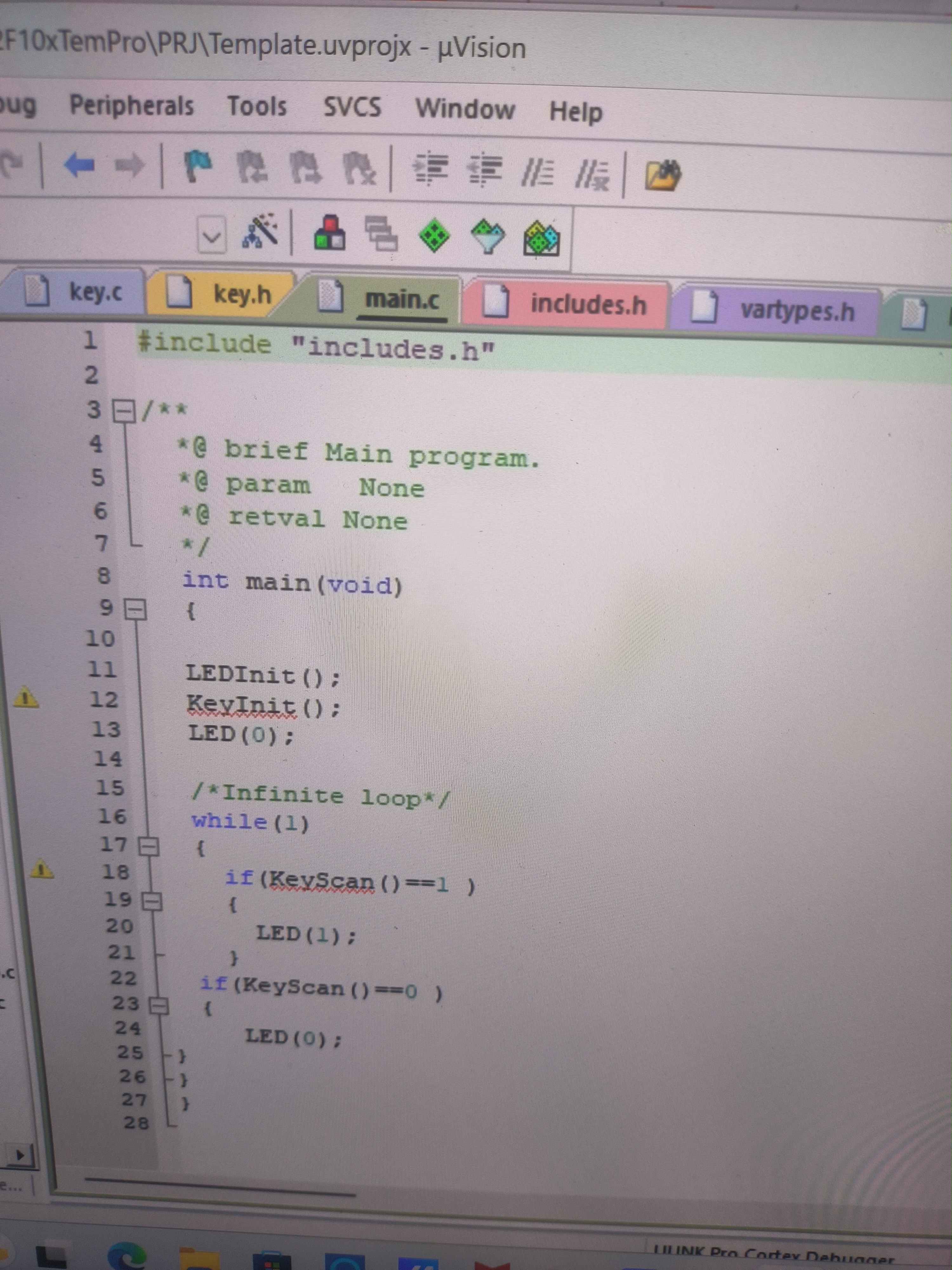

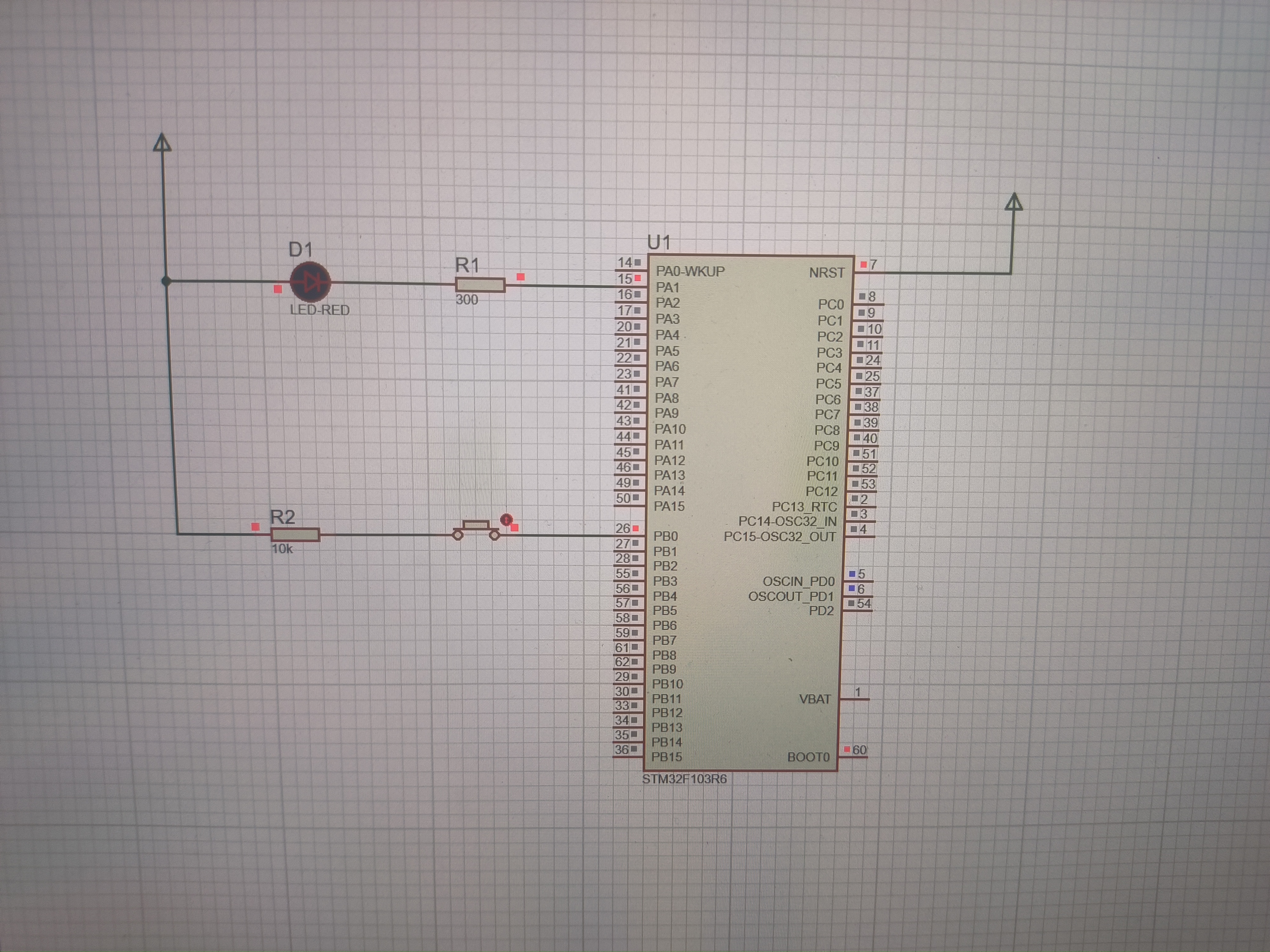

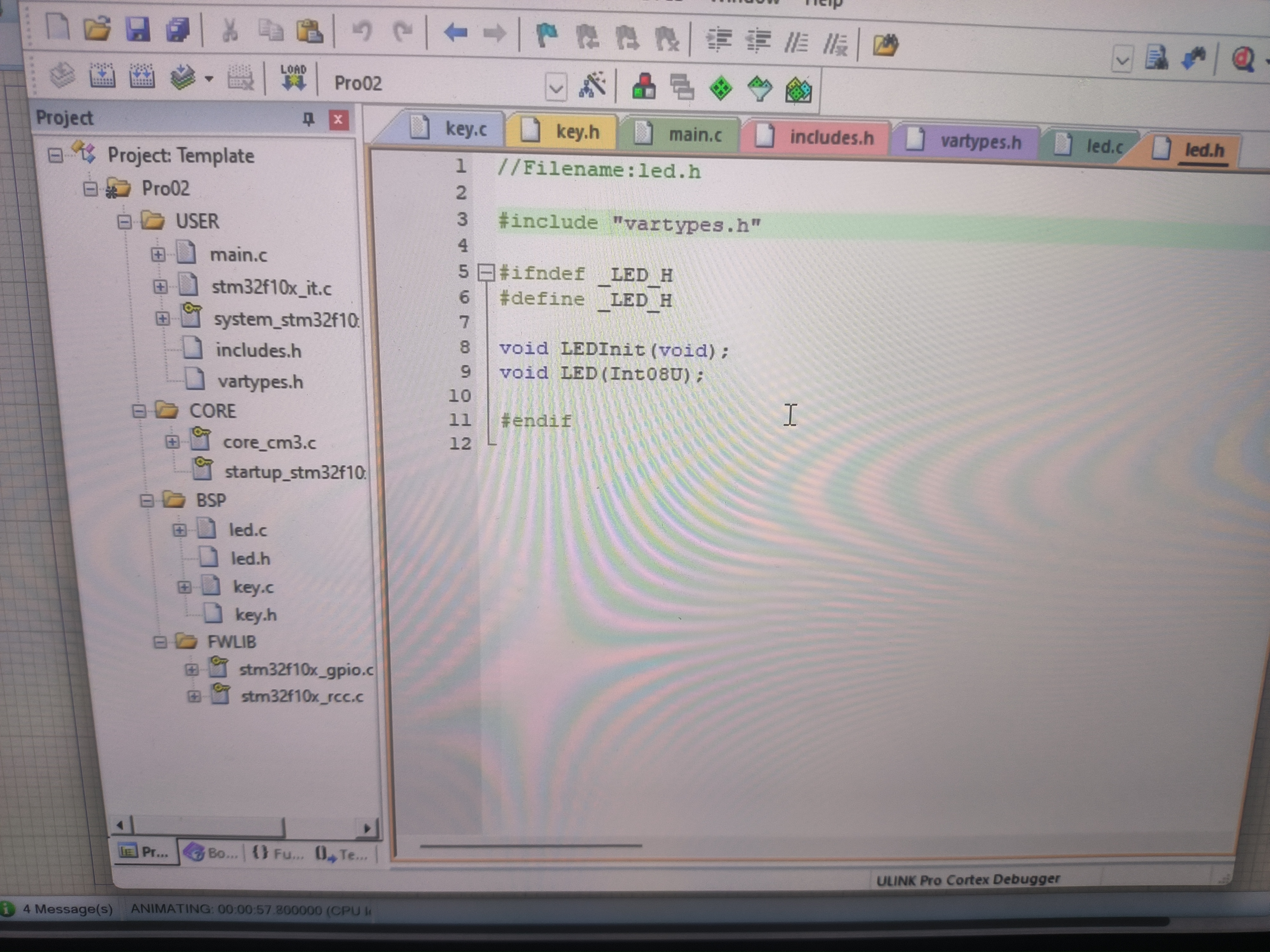

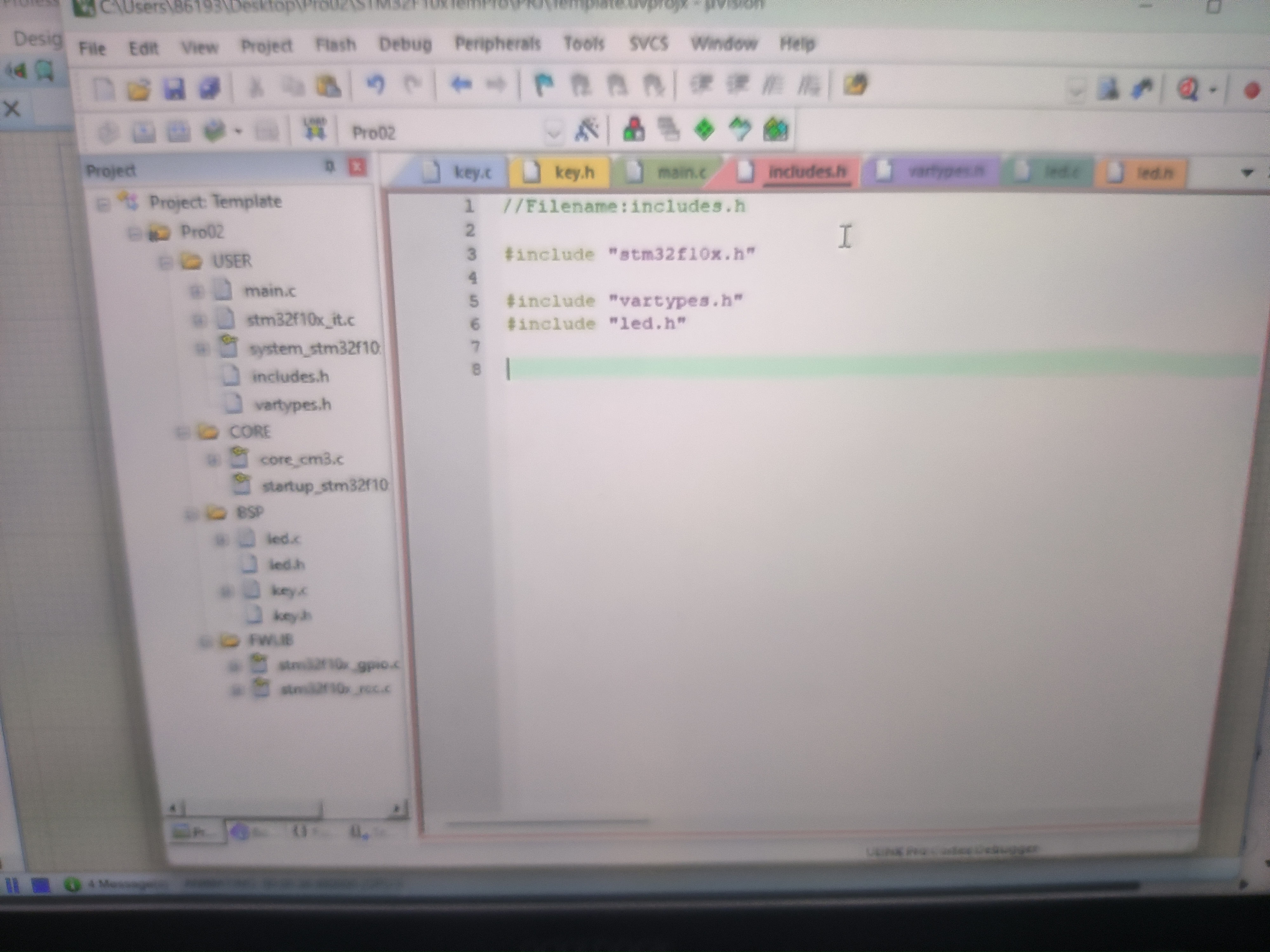

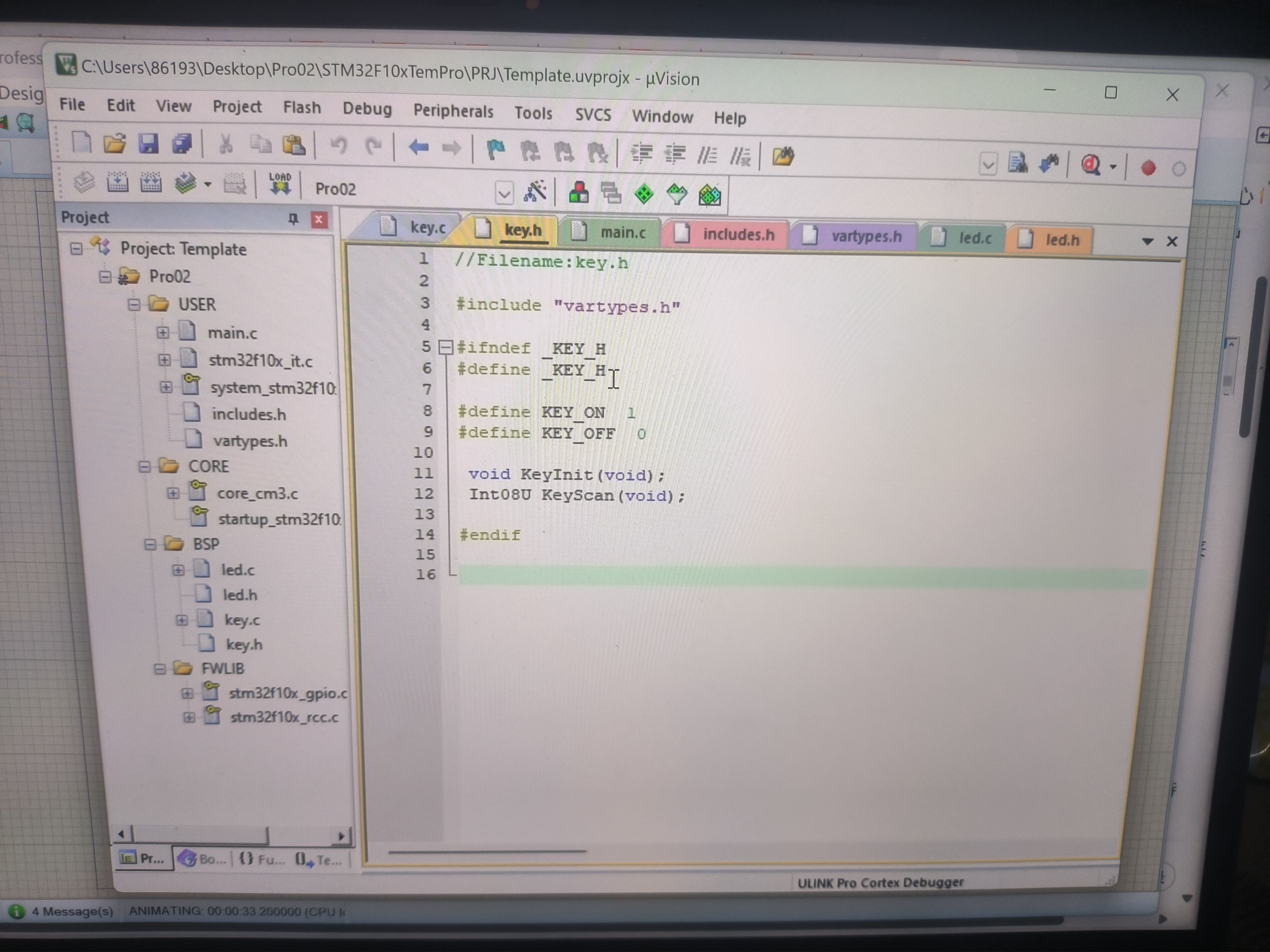

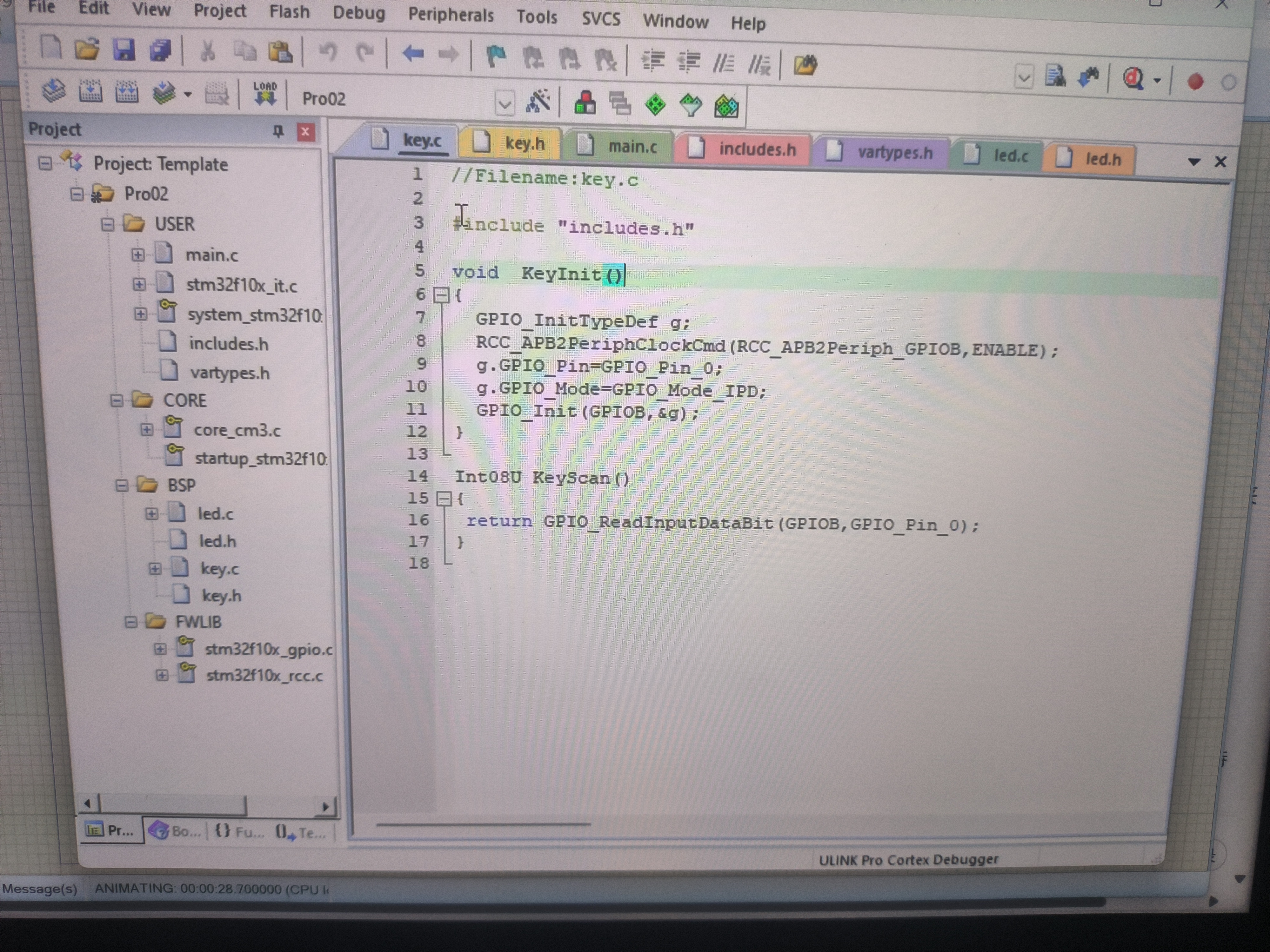

按着书做的,但是灯不亮,改了电阻乱七八糟的都没用,不知道问题出在了哪里

  • 写回答

3条回答 默认 最新

  • 紫雾凌寒 新星创作者: 人工智能技术领域 2025-05-07 21:57
    关注

    让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

    如果还有问题,请评论或点击头像私信,如果有帮助到您, 请关注、采纳、点赞

    1. 关键点分析:
      - 首先,STM32仿真时灯不亮,说明硬件连接和软件配置可能存在问题。硬件方面,要检查与灯相关的电路连接是否正确,包括GPIO引脚的连接、电源和地的连接以及限流电阻的阻值是否合适等。软件方面,要确保GPIO口的初始化配置正确,包括模式设置(输入/输出)、速度设置等,并且程序中是否有正确的控制灯亮灭的逻辑。
    2. 解决方案:
      - 硬件检查
      • 确认STM32芯片的电源引脚(VCC)和地引脚(GND)连接正确,使用万用表测量电源电压是否正常(一般为3.3V或5V)。
      • 检查灯与GPIO引脚之间的连接是否正确。例如,如果使用的是LED,通常阳极接电源,阴极通过限流电阻连接到GPIO引脚。测量限流电阻的阻值是否符合要求,一般常用的限流电阻阻值在几百欧姆到几千欧姆之间。
      • 检查其他可能影响电路的因素,如线路是否有断路、短路等情况。
      • 软件检查
      • 以下是一个简单的STM32CubeMX配置及代码示例(以HAL库为例),假设使用的是PA0引脚控制一个LED:
      • STM32CubeMX配置
        • 打开STM32CubeMX,选择对应的STM32芯片型号。
        • 在Pinout & Configuration选项卡中,找到PA0引脚,将其配置为GPIO Output模式。
        • 生成代码。
      • 代码部分(main.c)
    #include "main.h"

    int main(void)
    {
      HAL_Init();
      SystemClock_Config();
      MX_GPIO_Init();

      while (1)
      {
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET); // 点亮LED,假设LED低电平点亮
        HAL_Delay(1000);
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);
        HAL_Delay(1000);
      }
    }

    void SystemClock_Config(void)
    {
      RCC_OscInitTypeDef RCC_OscInitStruct = {0};
      RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

      // 配置时钟源等,此处省略具体代码
    }

    static void MX_GPIO_Init(void)
    {
      GPIO_InitTypeDef GPIO_InitStruct = {0};

      // 使能GPIOA时钟
      __HAL_RCC_GPIOA_CLK_ENABLE();

      GPIO_InitStruct.Pin = GPIO_PIN_0;
      GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
      GPIO_InitStruct.Pull = GPIO_NOPULL;
      GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
      HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    }

    • 如果代码执行后灯仍不亮,可以通过调试工具(如STM32CubeIDE的调试功能)来查看GPIO引脚的状态。在调试过程中,观察GPIO引脚的输出是否符合预期,例如是否有高低电平的变化。
      3. 不同方案优缺点:
    • 逐步排查硬件和软件
      • 优点:全面、系统地查找问题,不容易遗漏可能的原因。通过硬件和软件的逐步检查,可以确定是硬件故障还是软件逻辑错误导致的问题。
      • 缺点:需要花费较多的时间和精力,尤其是在硬件电路比较复杂的情况下,检查硬件连接可能会比较繁琐。
        4. 总结:
    • 当STM32仿真时灯不亮,要先从硬件连接方面仔细检查,确保电路正常,然后再检查软件配置和代码逻辑。通过逐步排查硬件和软件问题,可以找出导致灯不亮的原因并加以解决。

    请注意,以上代码示例仅为一个简单的演示,实际应用中可能需要根据具体的硬件和需求进行调整。同时,不同的STM32芯片型号和开发环境可能会有一些差异。

    希望以上解答对您有所帮助。如果您有任何疑问,欢迎在评论区提出。
