hypermesh刚性单元RBE2的主节点自动生成会带来什么问题？

Question

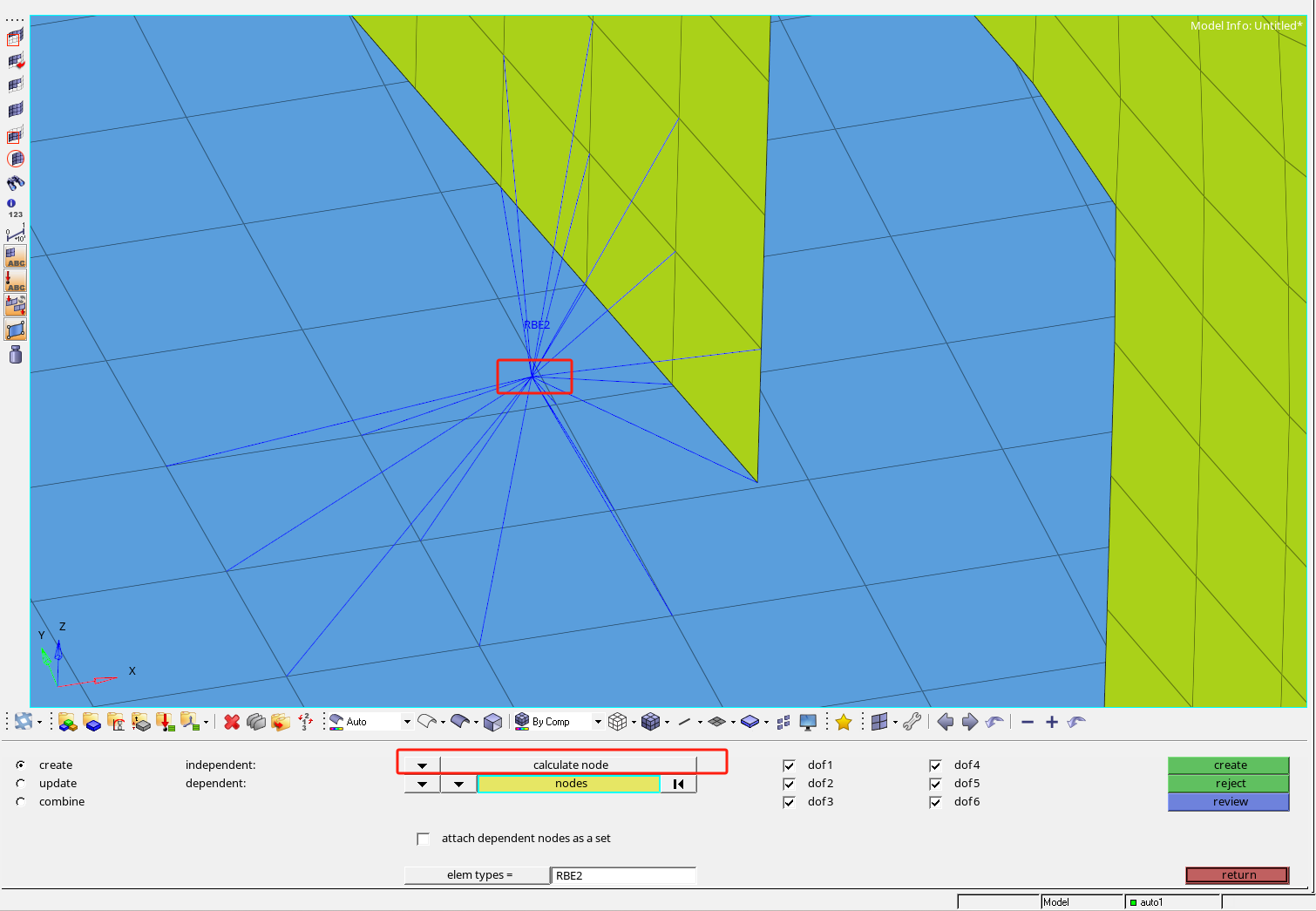

在hypermesh中创建RBE2刚性单元。采用这种方法：只选取一些从节点，主节点是自动计算出的(自动生成的)。这种方式建立的刚性单元，由于主节点是自动生成的，是如何传递位移和力的？主节点和从节点是什么关系？主节点不在有限元模型上，会导致什么结果？

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

hypermesh刚性单元RBE2的主节点自动生成会带来什么问题？

在 HyperMesh 中，RBE2刚性单元的主节点是自动计算出的，这种方式称为“自动主节点”或“自动生成主节点”。这种方法可以简化模型的创建过程，但是也会带来一些问题。

问题之一是：自动生成主节点可能会导致刚性单元的非物理行为。因为自动生成主节点是基于从节点的邻近关系和几何形状的计算结果，而不是基于实际的物理行为。这样可能会导致刚性单元在实际分析中出现不正确的结果。

解决方案：

1. 手动指定主节点：可以手动指定主节点，以确保刚性单元的物理行为正确。
2. 使用高级刚性单元：可以使用高级刚性单元，如 RBE3 或 RBE4，这些单元可以更好地模拟实际的物理行为。
3. 验证模型：在分析中，需要验证模型的正确性，包括检查刚性单元的行为和结果。

总之，自动生成主节点可以简化模型的创建过程，但是需要注意可能会带来的问题，并采取相应的解决方案。
