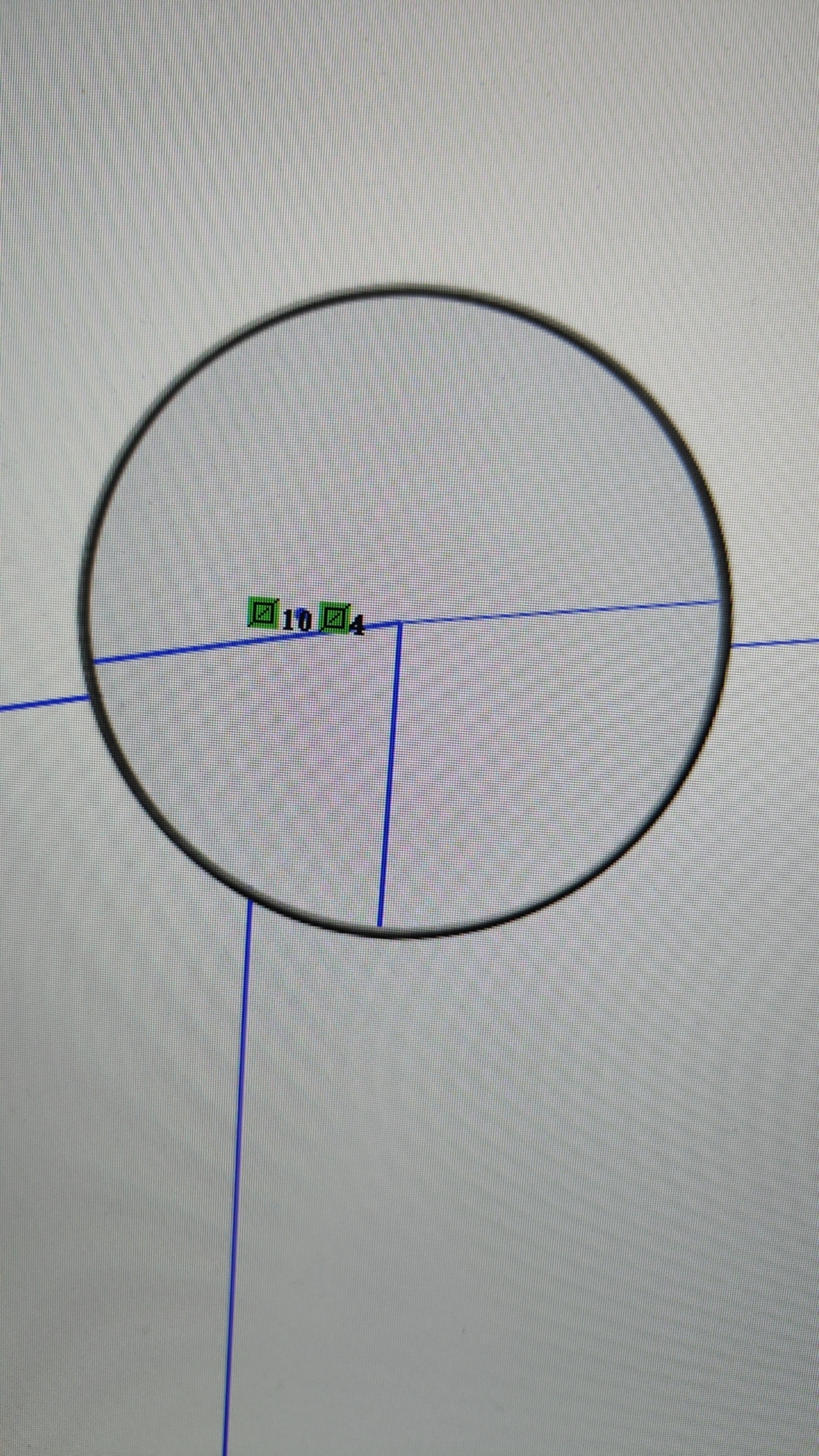

solidwork遇到图片这样的问题怎么解决，第一次遇到

Question

一直显示三条或多条构造线重合无法进行凸台拉伸，我看网上的问题都是多余线条形成闭合图形或者有缺口，这个问题我没找到案例，希望各位有能力的人解答

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

根据您描述的问题（SolidWorks显示"三条或多条构造线重合无法进行凸台拉伸"），以下是系统化的解决方案：

1. 检查草图几何关系

操作路径：右键草图 → 显示/删除几何关系

检查是否有自动添加的"重合"关系，特别是构造线之间的冗余约束。

2. 验证构造线状态

操作路径：选中构造线 → 属性面板 → 取消勾选"作为构造线"

临时将构造线转为实线，观察是否仍存在重合问题。

3. 使用草图检查工具

工具 → 草图工具 → 检查草图合法性

选择拉伸特征所需轮廓类型进行自动检测。

4. 重建轮廓闭合性（关键步骤）

1. 删除所有构造线
2. 使用"转换实体引用"重新生成边界
3. 手动绘制新构造线（按Ctrl键可取消自动几何关系）

5. 高级排查方法

视图 → 隐藏/显示 → 草图几何关系（显示所有约束符号）
视图 → 草图几何关系（颜色标识：红色表示过定义）

6. 替代方案

1. 新建基准面
2. 使用"交叉曲线"提取实体边线
3. 在该基准面上创建新草图

建议优先执行第3步的草图合法性检查，此方法能直接定位问题线段。若仍无法解决，可尝试导出草图为DXF后在AutoCAD中检查（文件 → 另存为 → 选择DXF格式）。

典型问题根源：

• 构造线与其他线段存在0长度重叠
• 自动捕捉产生的微小线段（按Ctrl+Q刷新可显示）
• 镜像操作产生的隐藏约束

注：若草图过于复杂，建议拆分为多个子草图分别创建特征。
