comsol仿真重力场使结果显示重力而不是应力

Question

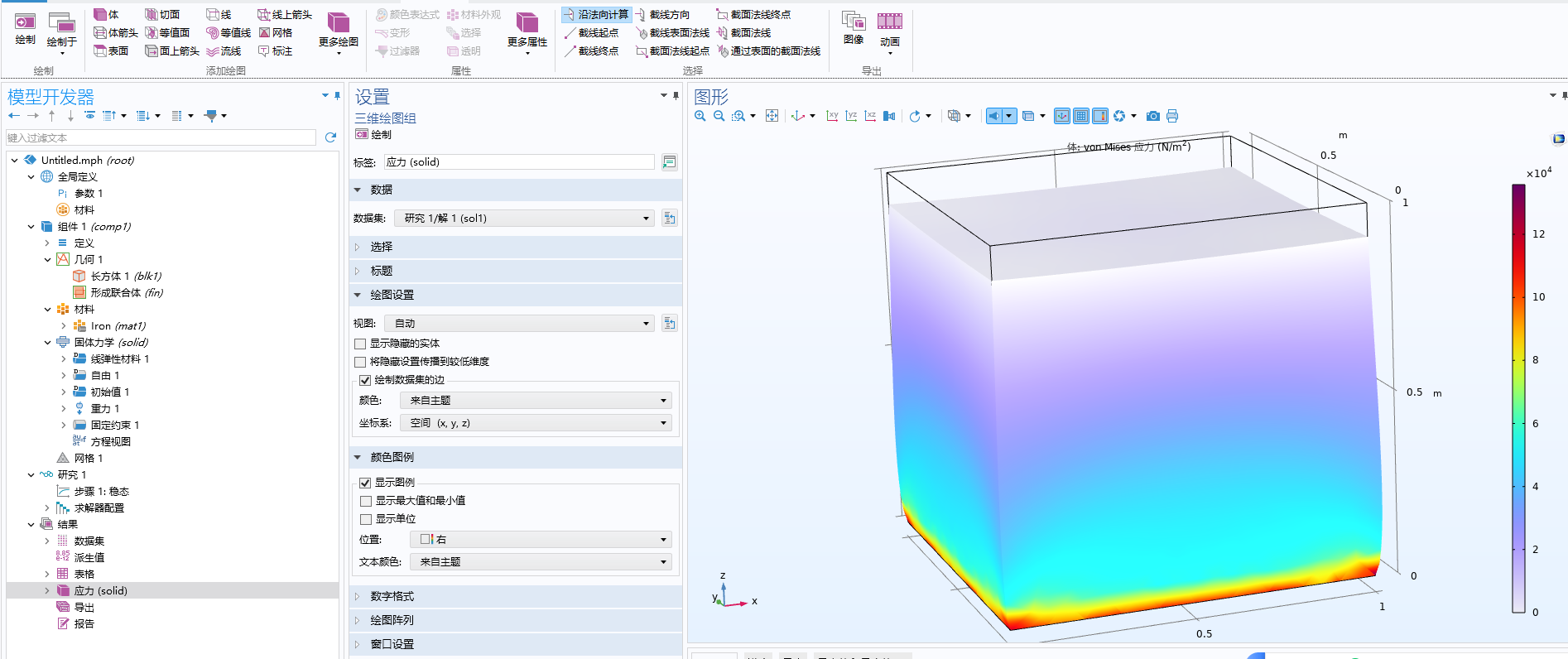

在comsol中仿真重力，目前仅受重力作用，结果图中是应力，能让结果中显示重力的作用吗？应该怎么操作

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

Comsol仿真重力场使结果显示重力而不是应力

你在Comsol中仿真重力场，但是结果图中显示的是应力，而不是重力。要解决这个问题，可以在Comsol中使用Gravity模块，并将其与Mechanical模块结合。

具体步骤如下：

1. 在Comsol中创建一个新的模型，选择Gravity模块。
2. 在Gravity模块中，添加一个Gravity源，设置其方向为垂直于模型的方向。
3. 在Mechanical模块中，添加一个Structural Mechanics solver。
4. 在Structural Mechanics solver 中，选择Gravity作为外部力。
5. 在结果图中，选择Gravity作为显示的物理量。

这样，结果图中将显示重力场的分布，而不是应力。

代码示例：

// 创建Gravity模块
Gravity(gravity_source, 'direction', 'vertical');

// 添加Gravity源
Gravity(gravity_source, 'value', 9.8);

// 在Mechanical模块中添加Structural Mechanics solver
StructuralMechanics(structural_solver, 'gravity', gravity_source);

// 在结果图中选择Gravity作为显示的物理量
plot(structural_solver, 'gravity');

注意：上述代码只是一个示例，具体的实现步骤可能会因模型和仿真需求而有所不同。
