workbench优化设计

Question

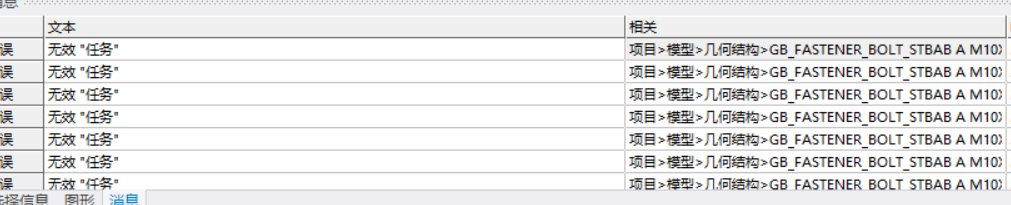

Workbench中有限元分析求解过程显示螺栓和垫圈求解任务失效，是什么原因？

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

Workbench中螺栓和垫圈求解任务失效原因分析及解决方案

根据您提供的信息，在ANSYS Workbench中进行有限元分析时，螺栓和垫圈的求解任务显示失效。以下是可能的原因及解决方案：

常见原因

1. 几何接触问题

   • 螺栓与连接部件之间接触定义不正确
   • 垫圈与接触面之间的接触设置不当

2. 网格质量问题

   • 螺栓和垫圈区域网格质量差
   • 网格尺寸不合适导致接触检测失败

3. 材料属性问题

   • 未正确定义螺栓和垫圈的材料属性
   • 材料模型不适用于当前分析类型

4. 边界条件问题

   • 预紧力或约束条件设置不当
   • 载荷施加方式不正确

解决方案

1. 检查并修正接触设置

! 示例：检查接触对设置
CMBLOCK,CONTACT_PAIRS,CONTACT
CMSEL,S,CONTACT_PAIRS
CMLIST,ALL

2. 优化网格划分

! 示例：螺栓区域局部网格控制
ESIZE,2  ! 设置单元尺寸
MSHAPE,1 ! 使用六面体单元
MSHKEY,0 ! 自由网格划分

3. 验证材料属性

确保螺栓和垫圈的材料属性已正确定义，特别是：

• 弹性模量
• 泊松比
• 屈服强度（非线性分析时）

4. 检查边界条件和载荷

! 示例：检查螺栓预紧力设置
SBCTRAN    ! 列出所有边界条件
PRESOL,BCC ! 打印边界条件信息

具体排查步骤

1. 检查求解信息：查看Solution Information中的警告和错误信息

2. 简化模型测试：

   • 先移除垫圈，只分析螺栓连接
   • 使用简化几何进行测试

3. 接触对诊断：

   • 使用Contact Tool检查初始接触状态
   • 检查接触穿透和间隙

4. 结果后处理：

   • 查看接触压力分布
   • 检查螺栓应力是否合理

如果问题仍然存在，建议提供更详细的错误信息和模型设置细节，以便进一步诊断。
