esp8266接线问题

Question

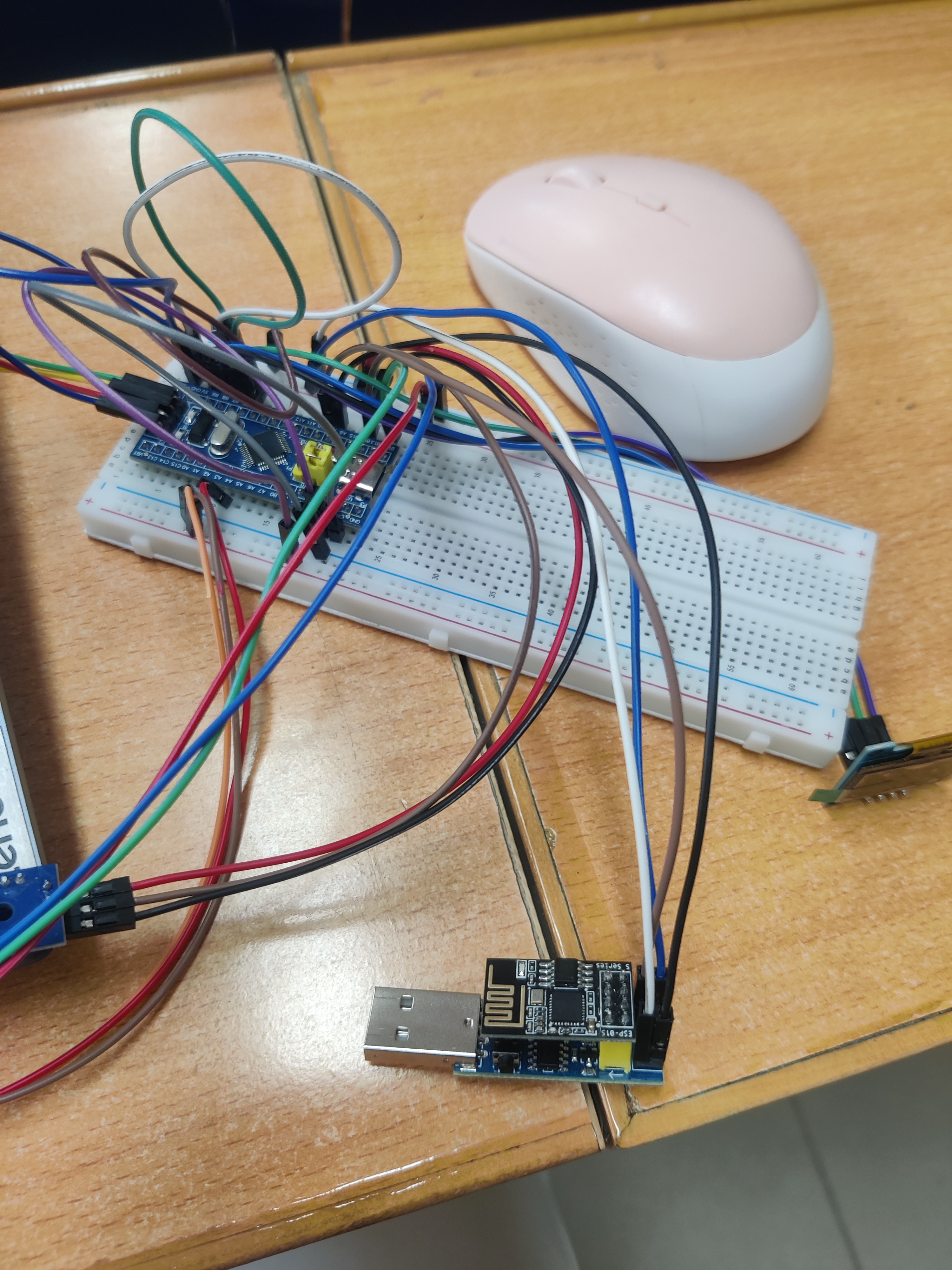

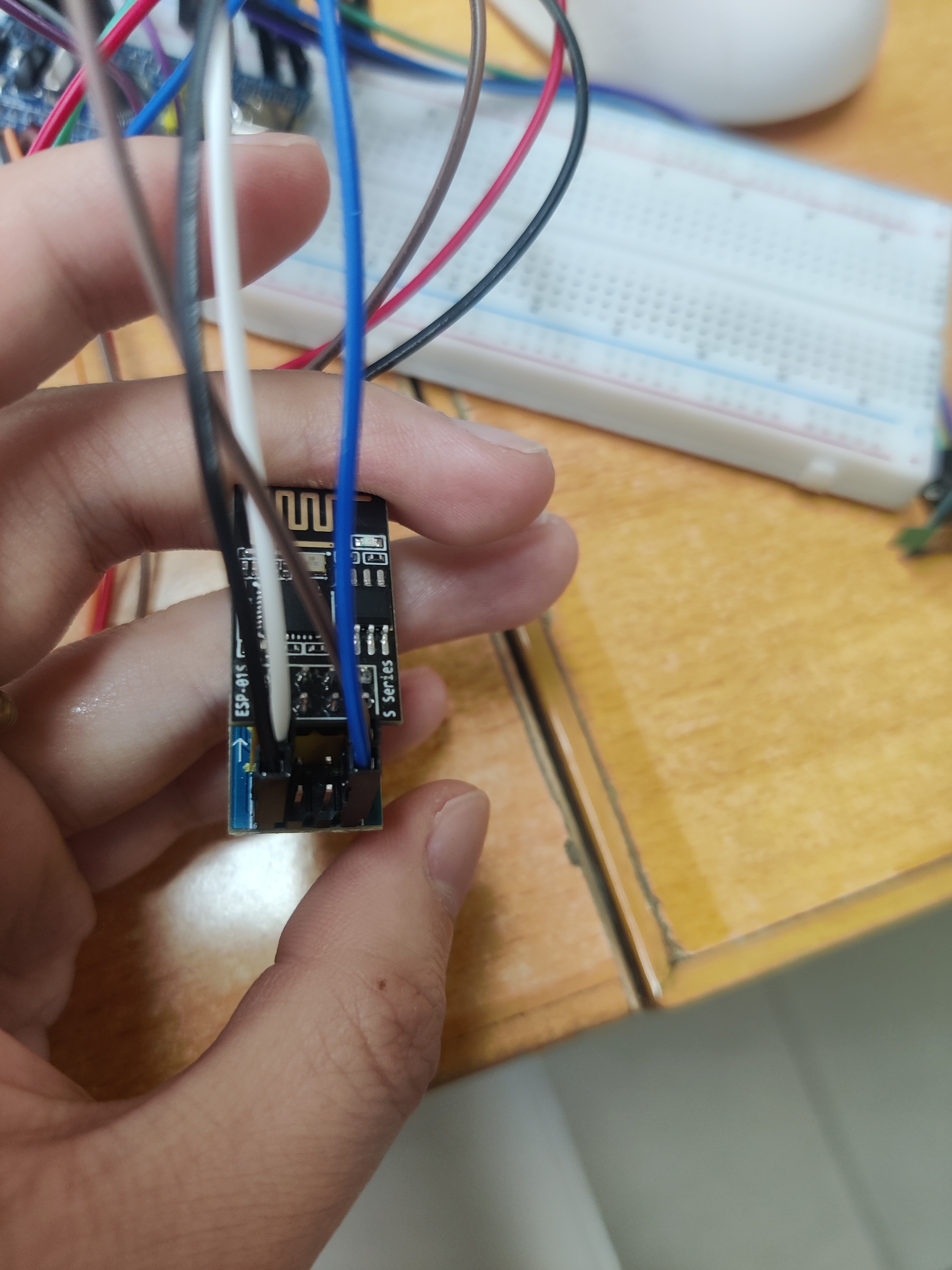

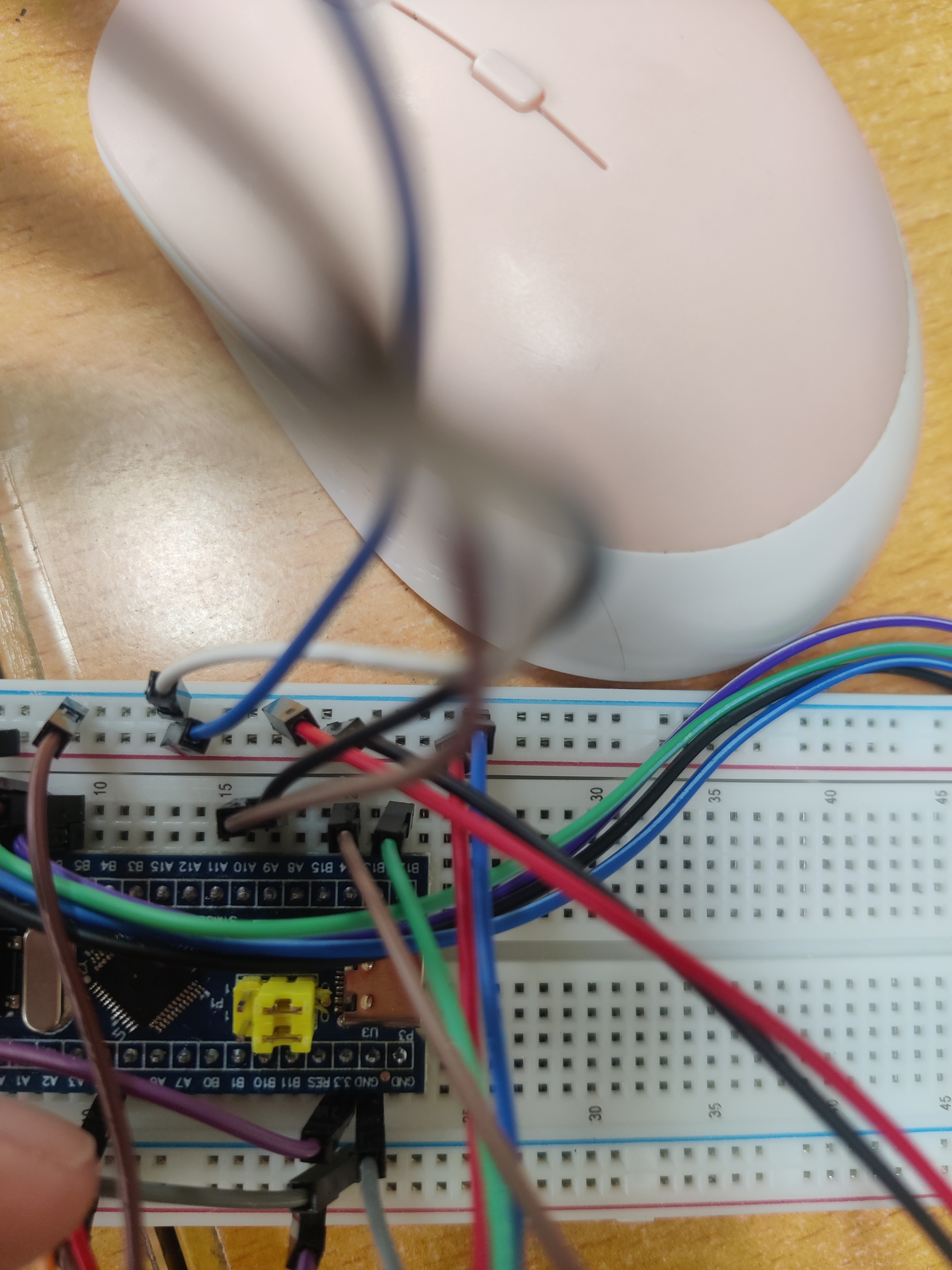

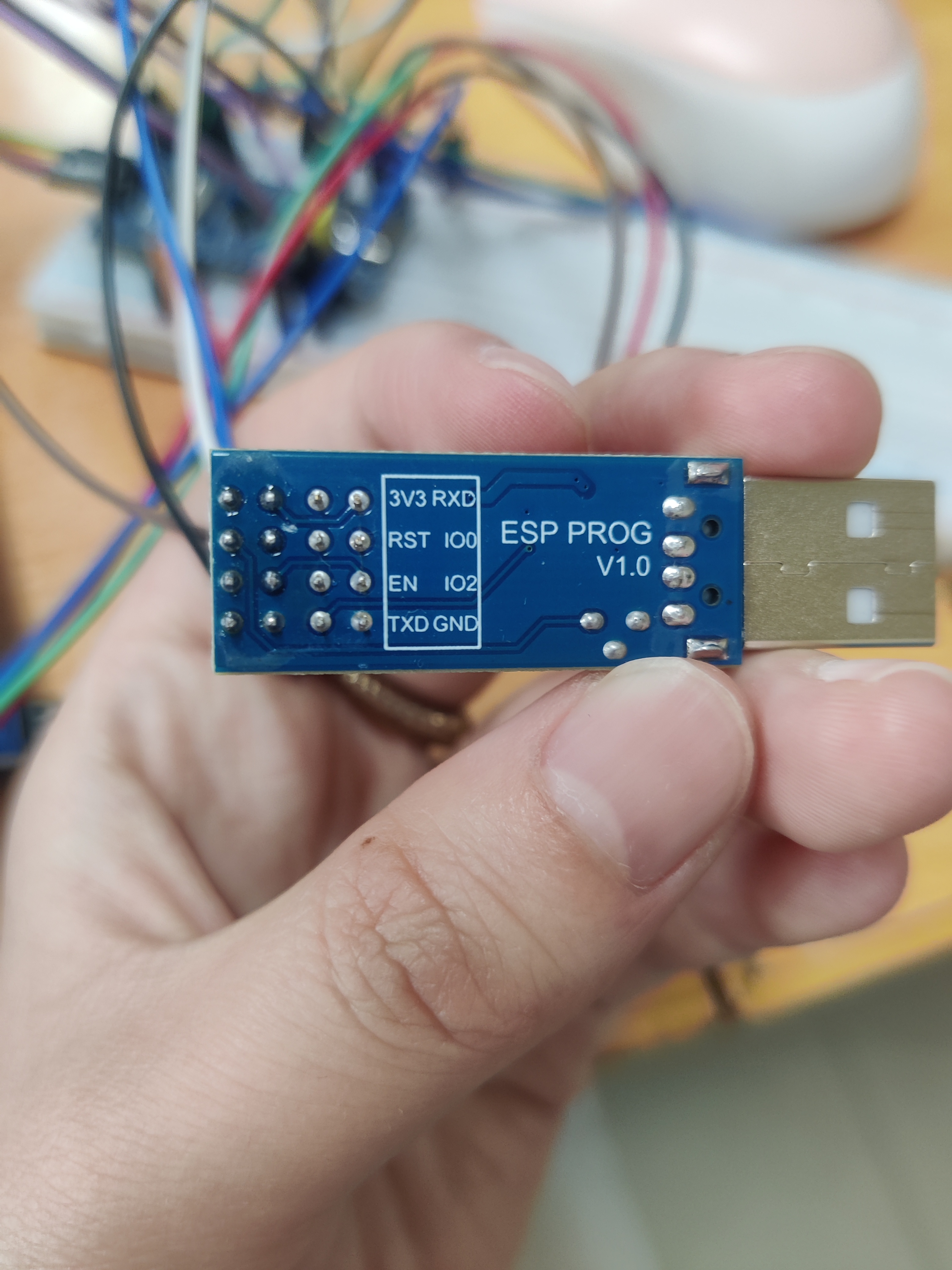

这个图，用的是esp8266烧录器，这么接线对不对啊"，为什么烧录新的程序之后结果还是昨天的运行结果，

接线是否正确啊，就是我想要通过串口来输出我的esp8266连接到阿里云的情况，需要把程序烧写到板子和esp8266上，烧录器充当uwb转ttl串口模块。

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

根据您的描述和图片信息，您在使用ESP8266烧录器进行程序烧录时遇到了问题。以下是分步解答：

---

1. ESP8266烧录接线标准

ESP8266烧录需要连接以下引脚（以ESP-01为例）：

ESP8266      烧录器/USB转TTL
VCC          → 3.3V
GND          → GND
TX           → RX
RX           → TX
GPIO0        → GND（烧录模式）
EN/CH_PD     → 3.3V（保持高电平）

⚠️ 注意：必须确保GPIO0在烧录时接地，烧录完成后需断开GPIO0的接地才能正常运行程序。

---

2. 检查当前接线问题

从图片中无法清晰识别具体接线，但常见错误包括：

• GPIO0未接地导致未进入烧录模式
• 使用5V供电（ESP8266必须用3.3V！）
• TX/RX交叉连接错误

---

3. 烧录后程序未更新的可能原因

// 示例：检查Arduino代码中是否包含串口初始化
void setup() {
  Serial.begin(115200); // 必须与烧录波特率一致
  // 阿里云初始化代码...
}

void loop() {
  Serial.println("Connected to AliCloud"); // 测试输出
  delay(1000);
}

可能原因：

1. 烧录时未擦除原有固件（勾选"Erase Flash"选项）
2. 波特率不匹配（尝试115200或9600）
3. 未选择正确开发板型号（如"Generic ESP8266 Module"）

---

4. 操作建议

1. 接线验证：

   • 使用万用表检查VCC是否为3.3V
   • 确认GPIO0在烧录时电压为0V

2. 烧录工具设置（以Arduino IDE为例）：

   工具 → 开发板：Generic ESP8266 Module
   Flash Mode: DIO
   Flash Size: 1MB/4MB（根据实际选择）
   波特率：115200


3. 强制擦除：

   # 使用esptool擦除闪存
   esptool.py --port COMX erase_flash


---

5. 阿里云连接测试代码片段

#include <ESP8266WiFi.h>
const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("Connected to WiFi");
}

void loop() {
  if(WiFi.status() == WL_CONNECTED){
    Serial.println("[ALIYUN] Connection active");
  }
  delay(2000);
}

---

6. 故障排查步骤

1. 先用简单串口打印测试程序验证烧录是否成功
2. 检查阿里云IoT的DeviceSecret/Triple是否配置正确
3. 使用串口调试工具（如Putty）监听输出

如果仍有问题，请提供：

• 具体使用的ESP8266型号
• 烧录时的完整日志输出
• 接线清晰照片（标注各线连接位置）
