plc循环流水灯设计和调试

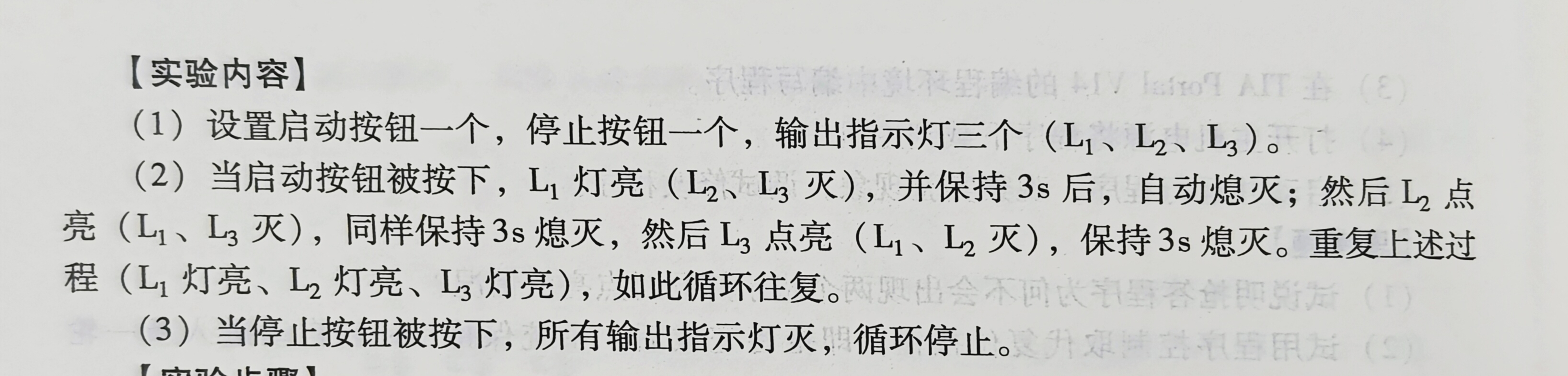

请帮我利用博途V16和西门子S7-1214 PLC完成图中的要求


  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2025-05-13 16:51
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    好的!为了帮助你完成基于博途 V16 和西门子 S7-1214 PLC 的循环流水灯设计,我们需要以下步骤:

    需求分析

    假设图中的要求是实现一个循环流水灯效果,即 LED 灯依次点亮并循环移动。例如,LED1 → LED2 → LED3 → LED4 → 返回 LED1。


    解决方案

    1. 硬件准备

    确保以下硬件已准备好:

    • 西门子 S7-1214 PLC(带有数字输出模块)。
    • LED 灯(连接到 PLC 的数字输出点)。
    • 电阻(用于限流)。
    • 连接线。

    2. 软件环境

    使用博途 V16 软件进行编程。


    3. 编程步骤

    (1) 创建新项目

    1. 打开博途 V16。
    2. 新建一个项目,选择设备型号为 CPU 1214C DC/DC/RLY(或其他适用型号)。

    (2) 配置硬件

    1. 在设备视图中添加数字输出模块。
    2. 将 LED 灯连接到对应的数字输出点(例如 Q0.0 至 Q0.3)。

    (3) 编写程序

    以下是实现循环流水灯的梯形图逻辑(LAD)或功能块图(FBD):

    梯形图逻辑 (LAD)
    |----[ I0.0 ]-------------------|
    |                               |
    |----[ TON T37, PT=500ms ]------|
    |                               |
    |----[ Q0.0 ]-------------------|
    |                               |
    |----[ Q0.0 ]-------------------|
    |                               |
    |----[ TON T38, PT=500ms ]------|
    |                               |
    |----[ Q0.1 ]-------------------|
    |                               |
    |----[ Q0.1 ]-------------------|
    |                               |
    |----[ TON T39, PT=500ms ]------|
    |                               |
    |----[ Q0.2 ]-------------------|
    |                               |
    |----[ Q0.2 ]-------------------|
    |                               |
    |----[ TON T40, PT=500ms ]------|
    |                               |
    |----[ Q0.3 ]-------------------|


    解释:

    • 使用定时器(TON)控制每个 LED 的点亮时间(例如 500ms)。
    • 按顺序点亮 Q0.0、Q0.1、Q0.2、Q0.3,并循环回到 Q0.0。
    功能块图 (FBD)

    如果使用 FBD,可以构建类似的状态机逻辑:

    1. 使用状态寄存器(如 S0 至 S3)表示每个 LED 的状态。
    2. 每个状态持续一段时间后切换到下一个状态。

    (4) 调试

    1. 将程序下载到 S7-1214 PLC。
    2. 观察 LED 灯是否按照预期顺序点亮。
    3. 如果不正常,检查硬件连接和定时器参数。

    4. 修改后的代码示例

    以下是基于梯形图逻辑的完整代码示例(假设使用博途 V16 的 LAD 编程):

    |----[ I0.0 ]-------------------|
    |                               |
    |----[ TON T37, PT=500ms ]------|
    |                               |
    |----[ Q0.0 ]-------------------|
    |                               |
    |----[ Q0.0 ]-------------------|
    |                               |
    |----[ TON T38, PT=500ms ]------|
    |                               |
    |----[ Q0.1 ]-------------------|
    |                               |
    |----[ Q0.1 ]-------------------|
    |                               |
    |----[ TON T39, PT=500ms ]------|
    |                               |
    |----[ Q0.2 ]-------------------|
    |                               |
    |----[ Q0.2 ]-------------------|
    |                               |
    |----[ TON T40, PT=500ms ]------|
    |                               |
    |----[ Q0.3 ]-------------------|


    注意:

    • 定时器 T37 至 T40 的预设值可以根据需要调整(例如 500ms 表示点亮时间)。
    • 确保每个定时器的时间一致以保持同步。

    5. 测试与验证

    1. 检查硬件连接是否正确。
    2. 下载程序到 PLC 并运行。
    3. 观察 LED 是否按顺序点亮并循环移动。
    4. 如果有问题,逐步排查硬件和软件逻辑。

    如果你有更具体的需求或问题,请补充说明,我会进一步完善解答!

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
