将555定时器配置成施密特触发器模式，再利用一个滑动变阻器控制输入进5脚的控制电压，从而控制正向参考电压和负向参考电压，从而实现占空比可调

Question

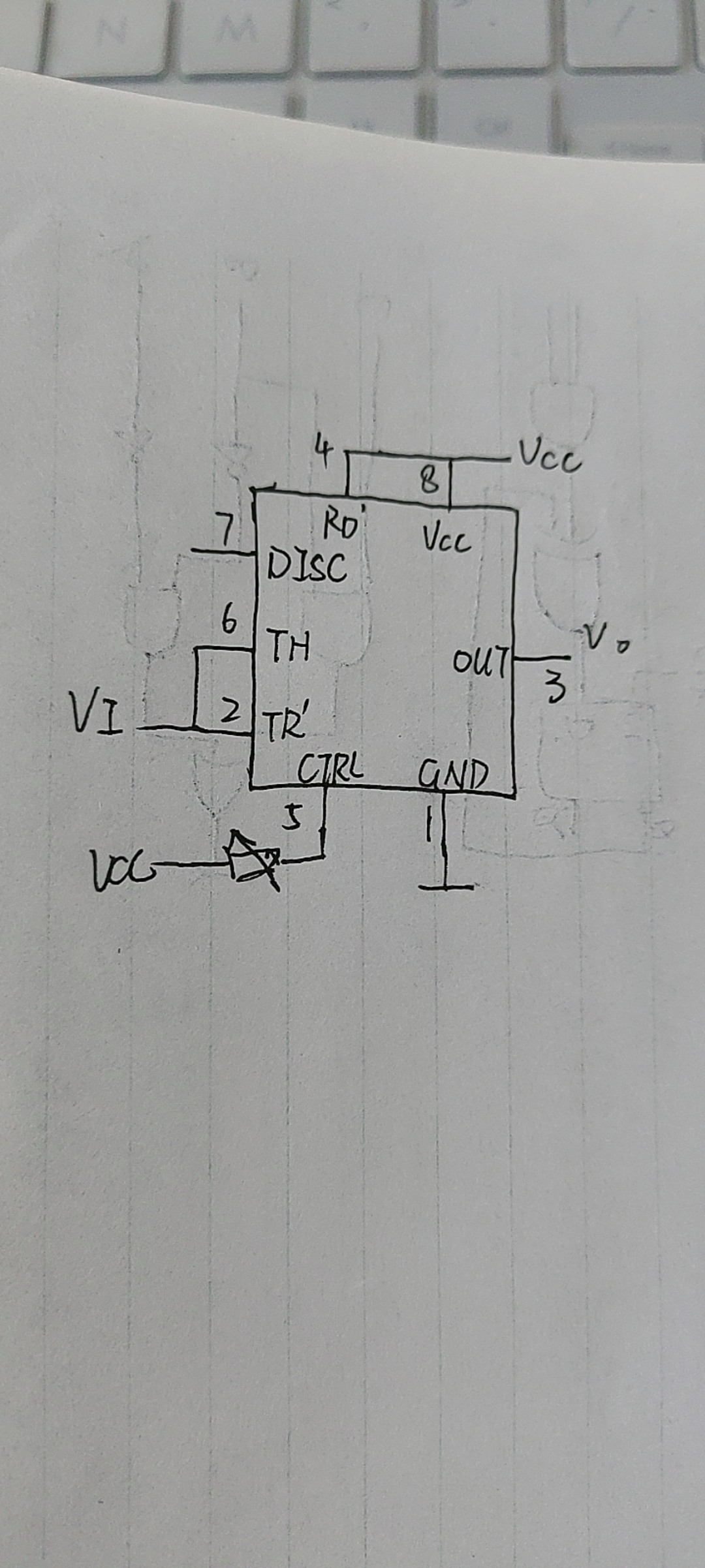

将555定时器配置成施密特触发器模式，再利用一个滑动变阻器控制输入进5脚的控制电压，从而控制正向参考电压和负向参考电压，从而实现占空比可调，如图所示，能实现吗

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题解答

你想将555定时器配置成施密特触发器模式，并使用滑动变阻器控制输入进5脚的控制电压，以实现占空比可调的控制电压。

答案是可以实现的。施密特触发器模式可以实现脉冲宽度调节，而滑动变阻器可以控制输入进5脚的控制电压，从而控制正向参考电压和负向参考电压。

下面是一个简单的示例电路：

R1 --+
     |
     | 555 Timer
     |  (Schmitt Trigger Mode)
     |
     +-- R2 --+
           |
           |  Slide Switch
           |  (Control Voltage)
           |
           +-- GND

在这个电路中，R1和R2组成了一个滑动变阻器，控制输入进5脚的控制电压。555定时器在施密特触发器模式下，输出脉冲宽度可以根据控制电压的变化而变化，从而实现占空比可调的控制电压。

需要注意的是，这只是一个简单的示例电路，你可能需要根据实际情况进行调整和优化。
