PCB原理图是如何设计的？

Question

我想描述一下这个原理图的设计过程，但是不知道如何写。
以下是我找到的一个示例。

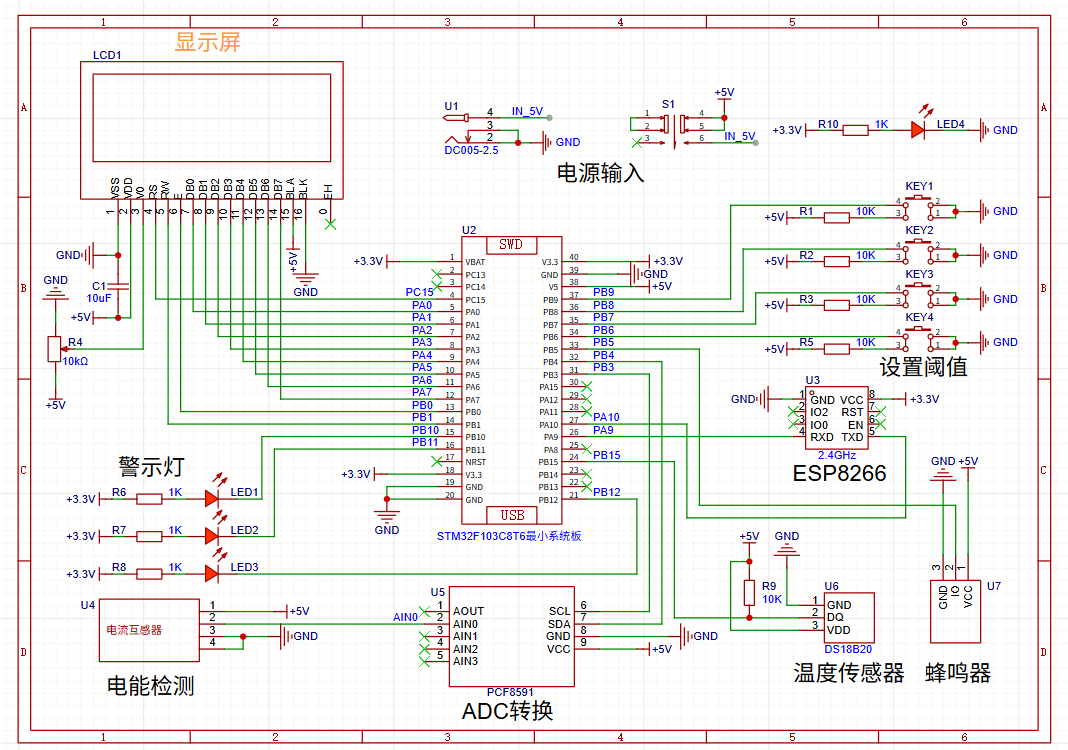

系统的PCB原理图设计以STM32F103C8T6单片机为核心，采用模块化设计理念，整合电能检测、温度传感、网络通信、报警及显示等功能模块。设计过程中，通过Altium Designer软件完成原理图绘制，并严格遵循信号完整性、电源完整性及电磁兼容性准则。主控制器电路包含晶振电路、复位电路及SWD调试接口，其中8MHz主频晶振与32.768kHz RTC时钟共同确保系统时序精度，电源引脚配置0.1μF与10μF组合去耦电容以滤除高频噪声。电能检测模块中，RN8209G芯片的SPI接口通过10kΩ上拉电阻连接至STM32，电流互感器输出信号经π型滤波网络（100Ω电阻与0.1μF电容）接入电流采样通道，电压分压电路则采用精密电阻网络将高压信号衰减至安全范围。温度传感器模块通过单总线接口连接DS18B20，数据线配置4.7kΩ上拉电阻并集成TVS二极管（SMAJ5.0A）实现静电防护。WiFi通信模块选用ESP8266-01S，其UART接口通过电平转换芯片（TXS0108E）与STM32通信，独立3.3V供电并添加共模电感（BLM18PG121SN1）抑制射频干扰。报警与显示模块中，蜂鸣器采用NPN三极管（S8050）驱动并搭配续流二极管（1N4148），警示灯通过74HC595串行移位寄存器扩展控制端口，OLED显示屏的I2C接口配置4.7kΩ上拉电阻以保障信号稳定性。

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

PCB原理图设计的步骤

PCB原理图设计是指将电子系统的逻辑和物理结构转换为图形表示形式的过程。下面是PCB原理图设计的基本步骤：

1. 确定系统的需求和功能：了解系统的需求和功能，确定需要连接的组件和接口。
2. 选择合适的工具：选择合适的PCB设计工具，例如Eagle、Altium Designer、KiCad等。
3. 创建PCB框架：创建PCB框架，确定 PCB 的大小、形状和布局。
4. 添加组件：添加需要连接的组件，例如电阻、电容、晶体管、微控制器等。
5. 连接组件：连接组件，确定组件之间的连接关系和接口。
6. 添加信号线：添加信号线，连接组件之间的信号线。
7. 添加电源线：添加电源线，连接电源和地线。
8. 添加 Ground Plane：添加 Ground Plane，连接地线和防止电磁干扰。
9. 添加 silk screen：添加 silk screen，添加文本和图形信息。
10. 检查和修改：检查PCB设计，修改错误和不合理的地方。

示例代码

以下是一个简单的PCB原理图设计示例，使用Eagle设计工具：

// 创建PCB框架
// 添加组件
R1 = 1kΩ
R2 = 2kΩ
C1 = 10nF
C2 = 22nF
U1 = STM32F103C8T6

// 连接组件
R1 -> U1.VCC
R2 -> U1.GND
C1 -> U1.VCC
C2 -> U1.GND

// 添加信号线
U1.D0 -> R1
U1.D1 -> R2
U1.D2 -> C1
U1.D3 -> C2

// 添加电源线
U1.VCC -> R1
U1.GND -> R2

// 添加 Ground Plane
GND -> R1
GND -> R2
GND -> C1
GND -> C2

// 添加 silk screen
Text "STM32F103C8T6" U1
Text "R1: 1kΩ" R1
Text "R2: 2kΩ" R2
Text "C1: 10nF" C1
Text "C2: 22nF" C2

注意：这只是一个简单的示例代码，实际PCB原理图设计需要根据具体的系统需求和设计要求进行修改和优化。
