二极管模型导入 ADS 失败

Question

我从英飞凌官网下载了BAT15-03W型号二极管的SPICE和S参数压缩包，如图1。我想将二极管模型添加到库中，但操作失败并显示了一条警告信息，提示不包含 lib.defs 文件，如图2所示。图3是压缩内的两个文件，图4、5是压缩包里的内容。现在我想知道我该怎么做才能将该二极管模型导入ADS中

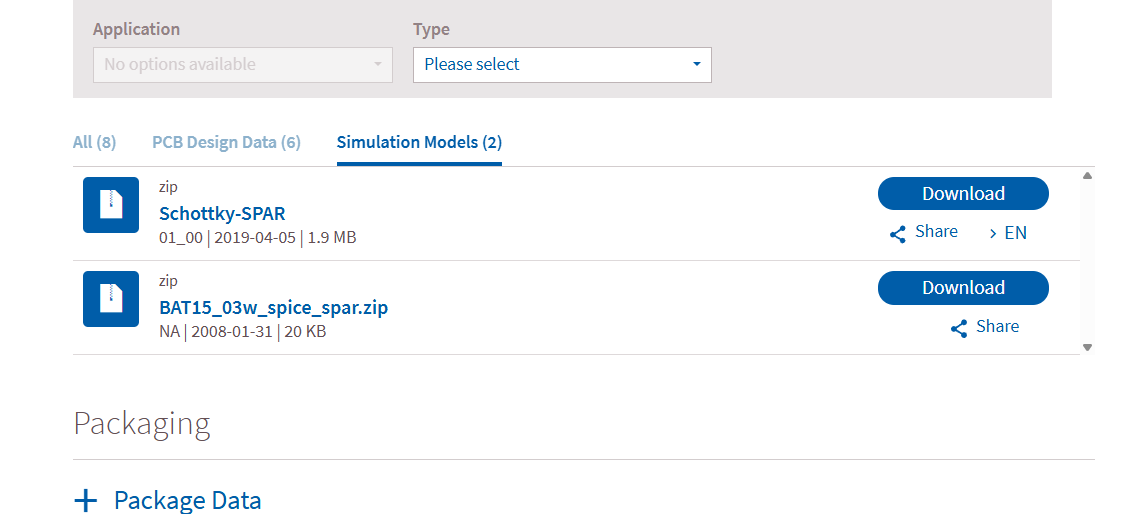

图1

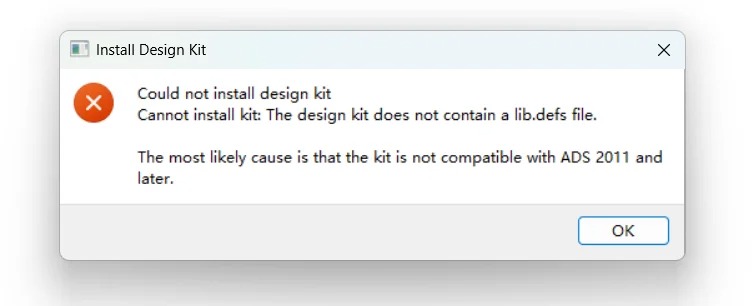

图2

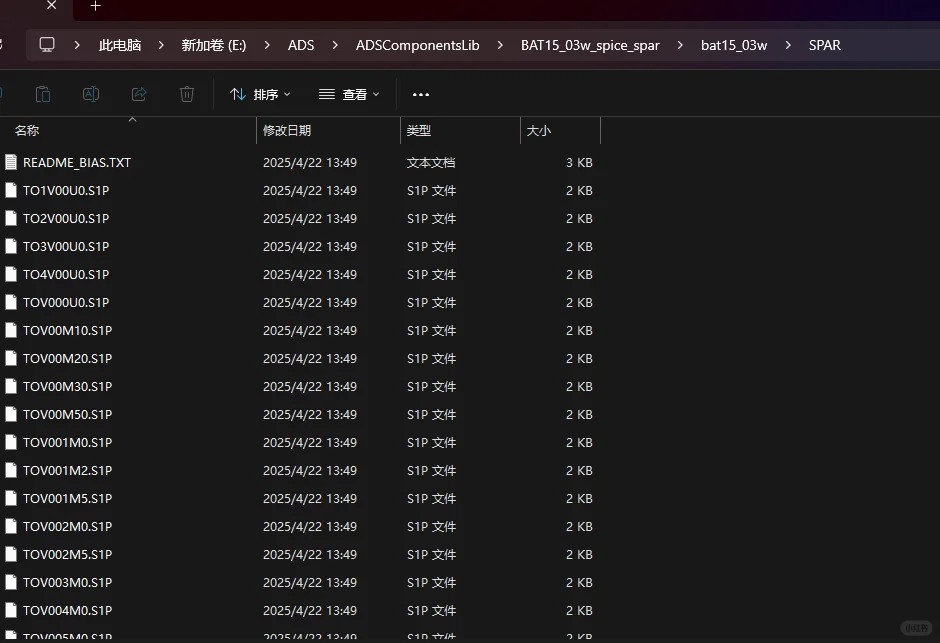

图3

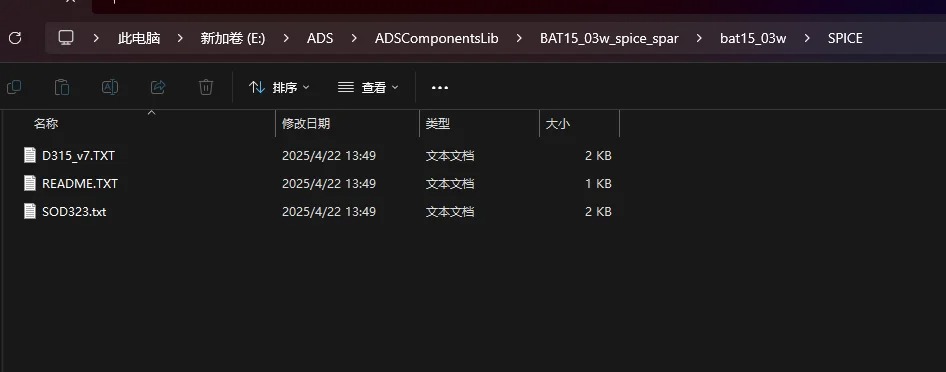

图4

图5

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

根据你的描述，问题的核心在于 ADS 无法找到 lib.defs 文件，这是导入二极管模型时必需的文件之一。以下是一步一步的解决方案：

---

问题分析

1. lib.defs 文件的作用：

   • lib.defs 是 ADS 的库定义文件，用于描述库的结构和内容。
   • 如果缺少这个文件，ADS 将无法正确解析和加载模型。

2. 可能的原因：

   • 下载的压缩包中没有包含 lib.defs 文件。
   • 压缩包的内容格式不符合 ADS 的要求。

---

解决方案

1. 检查压缩包内容

确保下载的压缩包中确实包含必要的文件。根据你的描述，压缩包内有两个文件：

• .sp 文件（SPICE 模型）。
• .s 文件（S 参数模型）。

但是，ADS 需要一个完整的库结构，而不仅仅是 SPICE 和 S 参数模型。通常情况下，英飞凌提供的文件可能不完全符合 ADS 的库格式。

---

2. 创建自定义库

如果压缩包中没有 lib.defs 文件，你需要手动创建一个 ADS 库，并将模型文件添加进去。

步骤如下：

1. 打开 ADS 并创建新库：

   • 打开 ADS 软件。
   • 在菜单栏中选择 Tools > Library Manager。
   • 点击 New 创建一个新的库。

2. 添加模型文件：

   • 在库管理器中，右键点击新建的库，选择 Add Files。
   • 添加 .sp 和 .s 文件到库中。

3. 检查库是否正常工作：

   • 关闭库管理器。
   • 在 ADS 中尝试使用该二极管模型，看看是否可以正常加载。

---

3. 使用 SPICE 模型替代

如果上述方法仍然无法解决问题，你可以直接使用 SPICE 模型文件。

步骤如下：

1. 导出 SPICE 模型：

   • 在 ADS 中，通过脚本或手动方式导入 .sp 文件。
   • 将 SPICE 模型嵌入到设计中。

2. 手动编辑 SPICE 文件：

   • 如果需要，可以手动调整 .sp 文件中的参数以适配你的设计需求。

---

4. 联系英飞凌支持

如果以上方法都无法解决问题，建议联系英飞凌的技术支持团队。他们可能会提供更详细的指导或更新版本的模型文件。

---

示例代码

如果你需要手动创建 ADS 库并添加文件，可以参考以下 Python 脚本（使用 ADS 的 Scripting 功能）：

# 导入 ADS 库
from adm_lib import *

# 创建新库
new_library = create_library("MyCustomLibrary")

# 添加 SPICE 文件
new_library.add_file("path/to/BAT15-03W.sp")

# 添加 S 参数文件
new_library.add_file("path/to/BAT15-03W.s")

# 保存库
new_library.save()

注意：上述代码需要在 ADS 的 Scripting 环境中运行。

---

总结

1. 确保下载的文件完整，尤其是 lib.defs 文件。
2. 如果缺少必要文件，可以手动创建 ADS 库并添加模型文件。
3. 直接使用 SPICE 模型作为备用方案。
4. 如仍有问题，联系英飞凌技术支持获取帮助。

希望这些步骤能帮助你成功导入二极管模型！
