运算放大器为什么不能放大直流信号？

Question

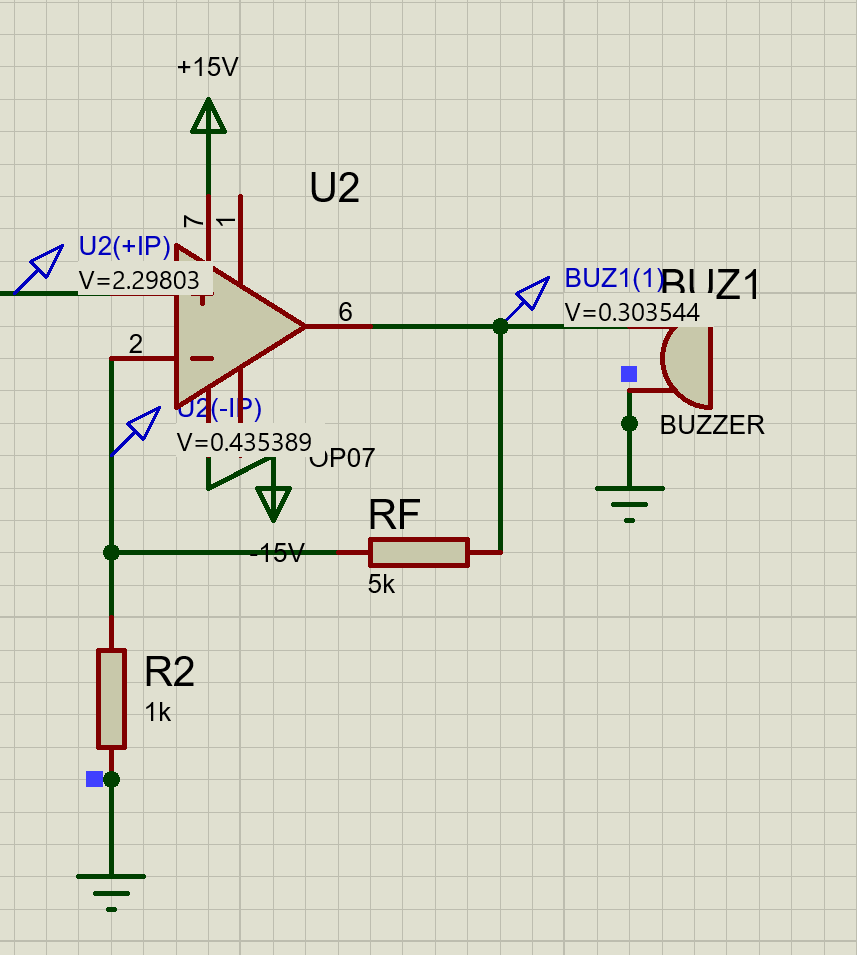

为什么运算放大器不能放大信号呀？按理来说，输入2V电压输出是12V，但是这个输出只有0.3V，为啥呀？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

运算放大器（Operational Amplifier，简称运放）本身是可以放大直流信号的，但实际应用中可能会遇到一些限制或问题导致无法正常放大直流信号。以下是一些常见原因和解决方案：

---

原因分析

1. 电源电压限制

   • 运算放大器的输出电压范围通常受到电源电压的限制。例如，如果电源电压为5V，那么输出电压只能在0V到5V之间。
   • 如果输入信号为2V且增益为6（输出应为12V），但由于电源电压不足，输出会被钳位在电源电压范围内。

2. 偏置电流和失调电压

   • 偏置电流会导致输入端的电压变化，从而影响放大效果。
   • 失调电压是由于运放内部不完美导致的输入电压差，即使输入为零，也可能有微小的输出电压。

3. 输入信号过大

   • 输入信号可能超过了运放的线性工作范围，导致非线性失真或饱和。

4. 反馈电路设计不当

   • 如果反馈网络设计不合理（如电阻值选择不当），可能导致增益达不到预期。

5. 负载阻抗过高

   • 如果负载阻抗过高，运放可能无法提供足够的驱动能力，导致输出电压偏低。

6. 温度漂移

   • 温度变化会影响运放的参数，如偏置电流、失调电压等，从而影响放大效果。

---

解决方案

1. 检查电源电压

• 确保电源电压足够高以支持所需的输出电压范围。
• 如果需要更高的输出电压，可以使用升压电源或调整电源电压。

2. 选择合适的运放

• 使用具有更高电源电压范围的运放，或者选择轨到轨输出的运放。

3. 校准失调电压

• 使用外部电路（如电位器）来校准失调电压，使其接近零。

4. 优化反馈网络

• 检查反馈电阻的值是否合理。确保增益公式满足需求： [ G = 1 + \frac{R_f}{R_i} ] 其中 ( R_f ) 是反馈电阻，( R_i ) 是输入电阻。

5. 降低输入信号幅度

• 如果输入信号过大，可以使用分压电路将其降低到运放的线性工作范围内。

6. 增加驱动能力

• 如果负载阻抗过高，可以添加一个缓冲器或驱动电路。

7. 使用温度补偿电路

• 在关键应用中，可以加入温度补偿电路来减小温度对运放性能的影响。

---

示例代码：改进反馈网络

假设你需要实现一个增益为6的放大器，但发现输出仅为0.3V。以下是改进后的电路代码（伪代码形式）：

// 定义电阻值
#define Rf 100000.0 // 反馈电阻 (100kΩ)
#define Ri 20000.0  // 输入电阻 (20kΩ)

// 计算理论增益
double calculate_gain(double Rf, double Ri) {
    return 1.0 + (Rf / Ri);
}

// 调整电阻值以达到目标增益
void adjust_resistors() {
    double target_gain = 6.0; // 目标增益
    double calculated_gain = calculate_gain(Rf, Ri);

    if (calculated_gain != target_gain) {
        // 根据目标增益重新计算电阻值
        Rf = (target_gain - 1.0) * Ri;
        printf("调整后的反馈电阻 Rf = %.2f kΩ\n", Rf / 1000.0);
    }
}

int main() {
    double input_voltage = 2.0; // 输入电压 (V)
    double output_voltage;      // 输出电压

    adjust_resistors();

    // 计算输出电压
    output_voltage = calculate_gain(Rf, Ri) * input_voltage;
    printf("调整后的输出电压 = %.2f V\n", output_voltage);

    return 0;
}

---

总结

• 重点问题：电源电压不足、反馈网络设计不当、输入信号过大等。
• 解决方法：检查电源电压、优化反馈网络、调整电阻值、校准失调电压等。
• 关键点：确保运放的工作条件符合设计要求，特别是电源电压和增益计算。

通过以上分析和改进措施，可以有效解决运放无法正常放大直流信号的问题。
