ANSYS批处理失败

Question

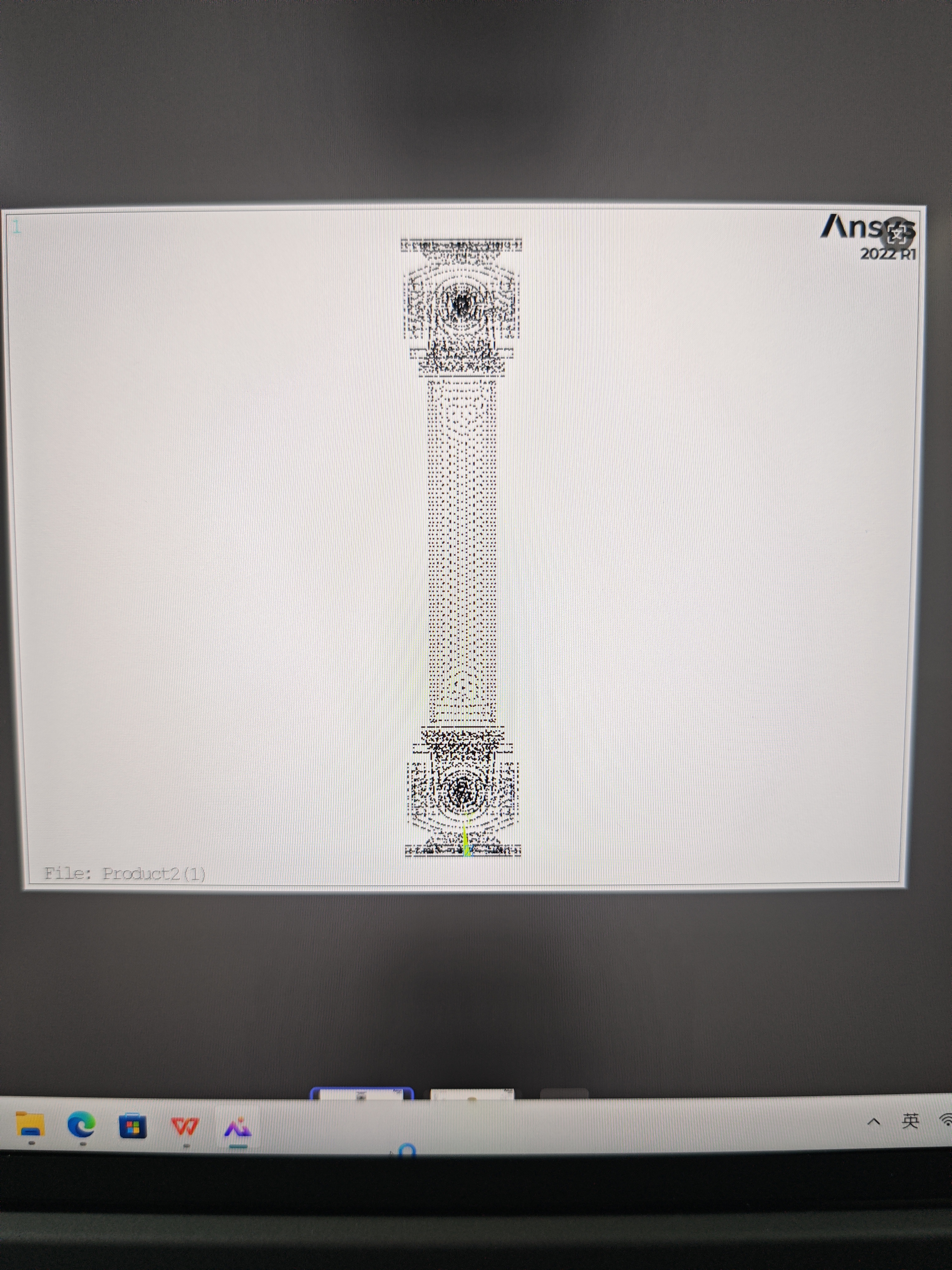

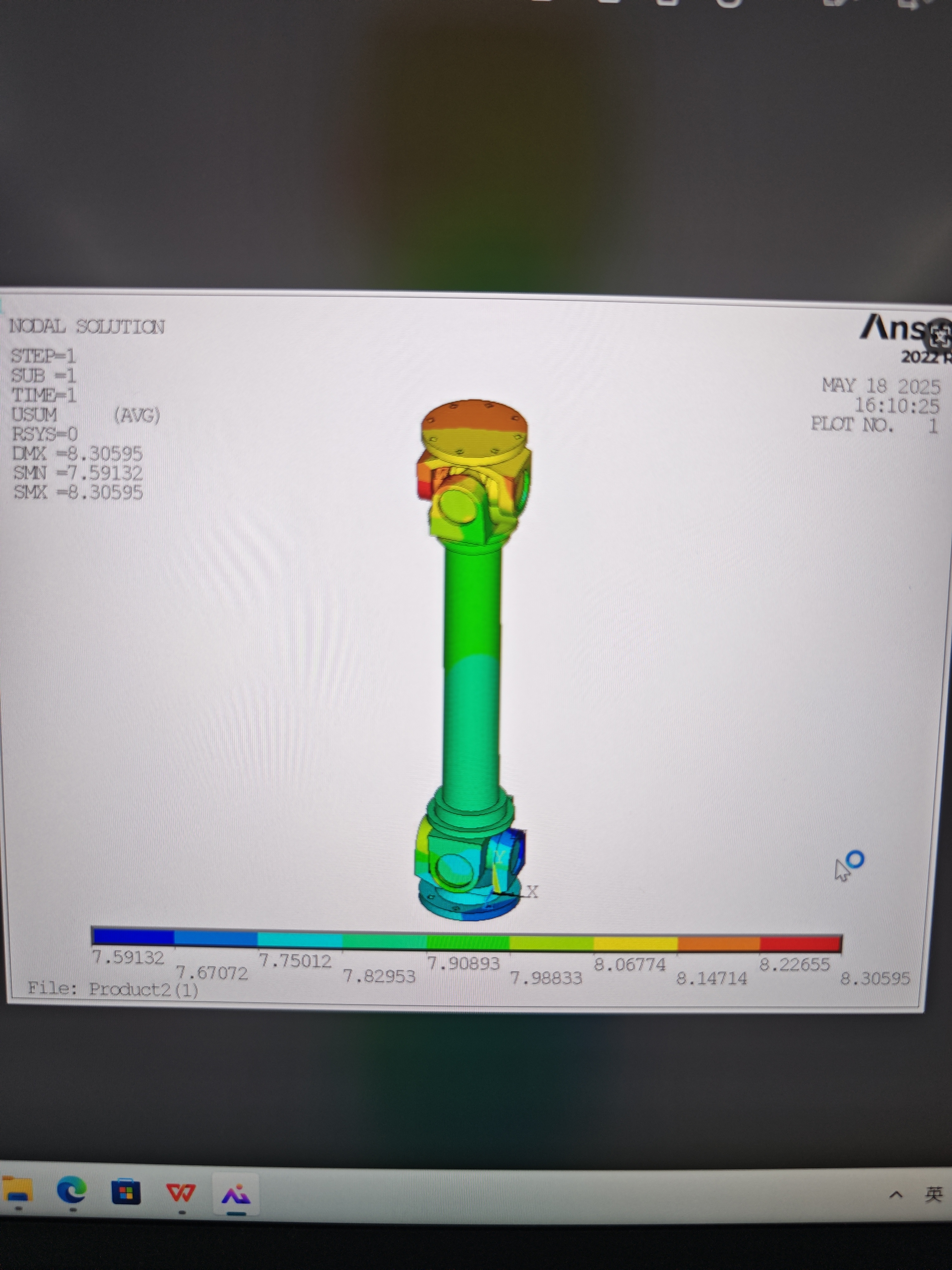

ANSYS通过GUI操作完成一个完整的分析过程并输出应力图，保存生成的log文件，用ANSYS product launcher中的ANSYS-BATCH运行这个文件输出文件中的应力图变成了划分网格的图（分析过程只进行到了网格划分就结束了），是什么原因

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

根据你的描述，ANSYS 批处理运行时未能完整执行分析过程，导致最终输出的是网格划分的图像而不是预期的应力图。这种情况通常是由于以下原因之一引起的：

---

可能的原因

1. 脚本或日志文件中缺少必要的命令

   • GUI 操作生成的日志文件可能未包含完整的命令序列，尤其是关键的求解和后处理步骤。
   • 例如，可能缺少 SOLVE 或 POST26 等命令。

2. 环境配置问题

   • 批处理模式下可能缺少某些必要的设置，例如求解器参数、单元类型、材料属性等。

3. 日志文件路径或权限问题

   • 如果日志文件路径不正确或没有写入权限，批处理可能无法正常读取或写入数据。

4. 模型定义不完整

   • 模型可能存在几何、网格或边界条件的错误，导致批处理无法继续执行。

5. ANSYS 版本兼容性问题

   • GUI 和批处理模式可能使用了不同的版本或配置，导致脚本不兼容。

---

解决方案

以下是解决问题的步骤：

1. 检查日志文件内容

• 打开生成的日志文件，确认是否包含了完整的命令序列。
• 重点检查以下命令是否存在：
  • 定义材料属性 (MP 命令)
  • 定义边界条件 (D 或 F 命令)
  • 划分网格 (AMESH 或 LMESH)
  • 求解 (SOLVE)
  • 后处理 (POST26 或 POST1)

2. 修改日志文件

如果发现日志文件缺少某些必要命令，可以手动编辑日志文件以确保包含完整的分析流程。例如：

! 定义材料属性
MP, EX, 1, 200e9  ! 弹性模量
MP, PRXY, 1, 0.3  ! 泊松比

! 定义边界条件
D, ALL, UX, 0    ! 固定所有节点的 X 方向位移
D, ALL, UY, 0    ! 固定所有节点的 Y 方向位移

! 划分网格
AMESH, ALL

! 求解
SOLVE

! 后处理
POST26
PLNSOL, S, PRIN, 0, 1

3. 使用命令流文件代替日志文件

如果日志文件存在问题，可以直接创建一个命令流文件（.mac 文件）来替代日志文件。例如：

/title, Stress Analysis
/prep7
! 定义材料属性
MP, EX, 1, 200e9
MP, PRXY, 1, 0.3

! 创建几何模型
! （此处添加几何建模命令）

! 划分网格
AMESH, ALL

/solu
! 定义边界条件
D, ALL, UX, 0
D, ALL, UY, 0

! 求解
SOLVE

/post26
! 后处理
PLNSOL, S, PRIN, 0, 1

将此文件保存为 stress_analysis.mac，然后通过批处理模式运行。

4. 检查批处理命令

确保在批处理模式下正确调用了命令流文件。例如，在命令行中运行：

ansys194 -b -i stress_analysis.mac -o output.log

5. 验证模型完整性

• 在批处理模式下运行前，先在 GUI 中验证模型是否正确。可以通过以下步骤检查：
  • 检查几何模型是否完整。
  • 检查网格质量是否合格。
  • 确保所有边界条件和载荷已正确应用。

6. 调整求解器参数

有时批处理模式需要额外的求解器参数。可以在命令流文件中添加以下内容：

/SOLU
ANTYPE,STATIC
SOLVE

---

示例代码

以下是一个完整的命令流文件示例：

/title, Stress Analysis
/prep7
! 定义材料属性
MP, EX, 1, 200e9
MP, PRXY, 1, 0.3

! 创建几何模型
! （此处添加几何建模命令）

! 划分网格
AMESH, ALL

/solu
! 定义边界条件
D, ALL, UX, 0
D, ALL, UY, 0

! 求解
ANTYPE,STATIC
SOLVE

/post26
! 后处理
PLNSOL, S, PRIN, 0, 1

---

总结

按照上述步骤逐一排查问题，通常可以解决批处理失败的问题。重点是确保日志文件或命令流文件中包含了完整的分析流程，并且模型定义和求解器参数正确无误。如果问题仍然存在，可以提供更多日志信息以便进一步诊断。
