四探针法测薄膜接触电阻

Question

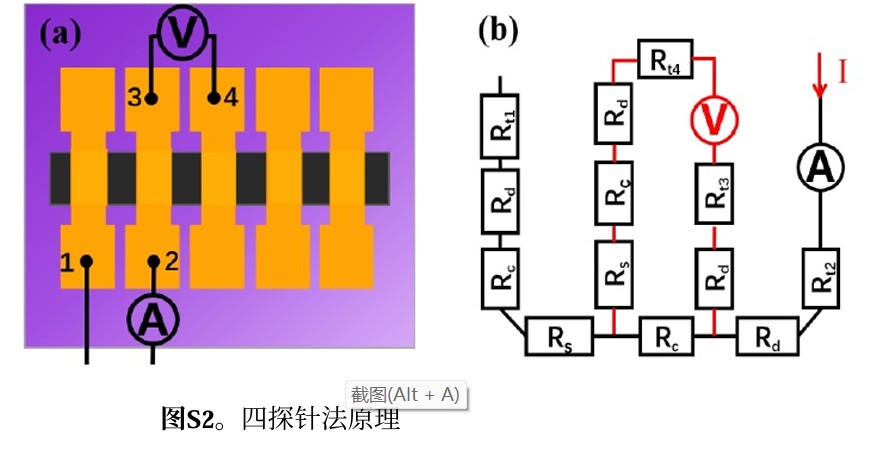

文献里说电压表测试的为Rc的电压，可是回路中其他的电阻难道不分压吗，还是说相对于接触电阻，薄膜片电阻和探针电阻、还有Cu电极的电阻都非常小

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在四探针法测量薄膜接触电阻的过程中，确实存在其他电阻（如薄膜片电阻、探针电阻、Cu电极电阻等）与接触电阻并联的情况。但是，根据实验设计和理论分析，这些电阻通常被认为对接触电阻的影响较小，原因如下：

1. 薄膜片电阻：薄膜的电阻值一般较高，但其在整个电路中的分压效应可以通过合理的电路设计减小。
2. 探针电阻：探针的电阻通常非常低，可以忽略不计。
3. Cu电极电阻：铜电极的电阻也非常低，且其影响可以通过设计合理的电路结构来减小。

因此，在实际测量中，电压表测得的电压主要反映了接触电阻的特性。

解决方案

为了确保测量结果的准确性，可以采取以下措施：

1. 优化探针设计

   • 使用高导电性的材料制作探针，降低探针电阻。
   • 确保探针与薄膜的良好接触，减少接触电阻。

2. 选择合适的薄膜材料

   • 选择电阻率较低的薄膜材料，以减小薄膜本身的电阻对整体电路的影响。

3. 合理布置电路

   • 设计电路时，尽量使其他电阻（如薄膜片电阻、Cu电极电阻）的阻值远小于接触电阻，从而降低它们对测量结果的影响。

4. 多次测量取平均值

   • 进行多次测量，取平均值以减小随机误差对结果的影响。

5. 使用高精度仪器

   • 使用高精度的电压表和电流源，提高测量的准确度。

示例代码

假设我们需要通过编程模拟四探针法的测量过程，以下是伪代码示例：

# 定义电阻值
R_contact = 100  # 接触电阻 (Ω)
R_film = 1e6     # 薄膜电阻 (Ω)
R_probe = 0.01   # 探针电阻 (Ω)
R_copper = 0.1   # Cu电极电阻 (Ω)

# 定义电压源
V_source = 1.0   # 电压源 (V)

# 计算总电阻
R_total = R_contact + R_film + R_probe + R_copper

# 计算电流
I = V_source / R_total

# 计算接触电阻上的电压
V_contact = I * R_contact

# 输出结果
print(f"接触电阻上的电压: {V_contact} V")

总结

在四探针法测量中，虽然存在其他电阻，但它们通常对接触电阻的影响较小。通过优化探针设计、选择合适的材料、合理布置电路以及使用高精度仪器，可以有效提高测量的准确性。
