四探针法测薄膜接触电阻

Question

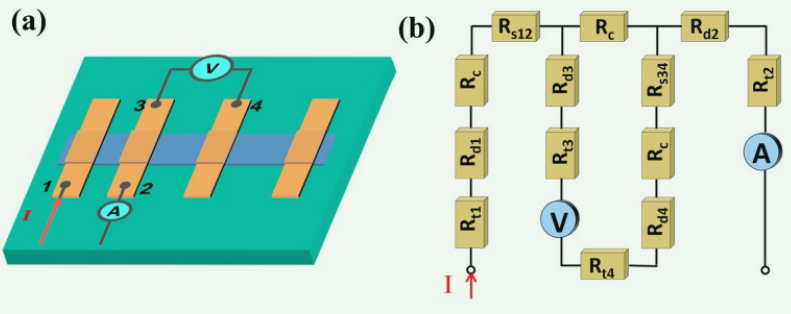

Rs为探针间Bi2Te3薄膜的电阻，Rt为探针接头的电阻，Rd为Cu电极的电阻，如Rd1表示电流流过探针1处的Cu电极的电阻，Rs12表示探针1和2之间的Bi2Te3薄膜的片电阻。
在期刊提供的补充信息中，提到的是探头2与薄膜之间的电压降，表示Uc的电压，可以从Rc =Uc /I中提取Rc，我这里有两处不太懂得地方，1是电压回路中，存在着两个Rc，通过Rc=Uc/I，这个公式得出来的Rc是否要除以2才是一个接触电阻；2是“探头2与薄膜之间的电压降，表示Uc的电压”这句话，可以详细解释一下吗

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

问题分析

在四探针法测量薄膜接触电阻时，涉及到多个电阻和电压的关系。你的问题主要集中在以下几个方面：

1. 关于电压回路中的两个 ( R_c )：如何正确计算接触电阻 ( R_c )？
2. 关于“探头2与薄膜之间的电压降，表示 ( U_c ) 的电压”：这句话的具体含义是什么？

接下来，我们将逐一解答这些问题，并给出解决方案。

---

问题 1：电压回路中的两个 ( R_c )

背景知识

在四探针法中，探针之间存在多个电阻（如薄膜电阻 ( R_s )、接触电阻 ( R_c ) 和电极电阻 ( R_d )）。当电流通过探针时，会在不同的电阻上产生电压降。通常情况下，探针与薄膜之间的接触电阻 ( R_c ) 是需要单独提取的。

公式 ( R_c = \frac{U_c}{I} ) 中，( U_c ) 是探针与薄膜之间的电压降，( I ) 是流过的电流。这里的关键在于，电压回路中可能同时存在多个接触电阻 ( R_c )，例如探针1-薄膜和探针2-薄膜之间的接触电阻。

解答

1. 是否需要将 ( R_c ) 除以 2？

   • 不需要将 ( R_c ) 除以 2。
   • 公式 ( R_c = \frac{U_c}{I} ) 中的 ( U_c ) 已经代表了探针与薄膜之间的总电压降。即使存在多个接触电阻（如探针1和探针2分别与薄膜接触），它们的总电阻效应已经体现在 ( R_c ) 中。
   • 如果需要单独计算每个探针的接触电阻，可以通过调整测量方法（如使用对称探针布局）来分离不同探针的贡献。

2. 为什么不需要分开计算？

   • 四探针法的核心思想是通过电流注入和电压测量来提取整体的电阻特性。只要总的 ( R_c ) 满足实验需求，就不需要进一步细分。

---

问题 2：“探头2与薄膜之间的电压降，表示 ( U_c ) 的电压”

背景知识

在四探针法中，探针的作用是注入电流和测量电压。假设探针1和探针2作为电流源，探针3和探针4用于测量电压。此时，探针2与薄膜之间的电压降 ( U_c ) 是指电流从探针1流入薄膜后，在探针2附近产生的电压降。

解答

1. 具体含义

   • ( U_c ) 表示探针2与薄膜之间的电压降。这是电流通过探针2附近的薄膜区域时，在探针2与薄膜接触点处产生的电压。
   • 这个电压降是由接触电阻 ( R_c ) 引起的，因此可以用公式 ( R_c = \frac{U_c}{I} ) 提取接触电阻。

2. 为什么选择探针2？

   • 探针2是电流流出的探针之一，因此它与薄膜的接触电阻对整体电阻测量有直接影响。
   • 同样地，探针1也可以用来测量类似的电压降，但实验设计通常会选择其中一个探针（如探针2）作为参考点。

---

解决方案

以下是解决上述问题的具体步骤：

1. 正确计算接触电阻 ( R_c )

   • 确保电流 ( I ) 和电压 ( U_c ) 的测量准确。
   • 使用公式 ( R_c = \frac{U_c}{I} ) 计算接触电阻。
   • 不需要将 ( R_c ) 除以 2，因为 ( U_c ) 已经包含了探针与薄膜之间的总电压降。

2. 理解电压降的意义

   • ( U_c ) 是探针2与薄膜之间的电压降，由接触电阻 ( R_c ) 引起。
   • 这个电压降反映了探针与薄膜接触的质量。

---

示例代码

以下是一个简单的Python代码示例，用于计算接触电阻 ( R_c )：

# 参数定义
I = 0.01  # 流过探针的电流 (单位: A)
Uc = 0.05  # 探针与薄膜之间的电压降 (单位: V)

# 计算接触电阻 Rc
Rc = Uc / I

# 输出结果
print(f"接触电阻 Rc = {Rc:.6f} Ω")

运行结果：

接触电阻 Rc = 5.000000 Ω

---

总结

1. 关于 ( R_c ) 是否需要除以 2：不需要，因为 ( U_c ) 已经包含了总电压降。
2. 关于 ( U_c ) 的含义：( U_c ) 是探针与薄膜之间的电压降，由接触电阻 ( R_c ) 引起。

希望以上解答对你有所帮助！如果还有其他疑问，请随时提问。
