一定按要求实现全网互通 ENSP实现

Question

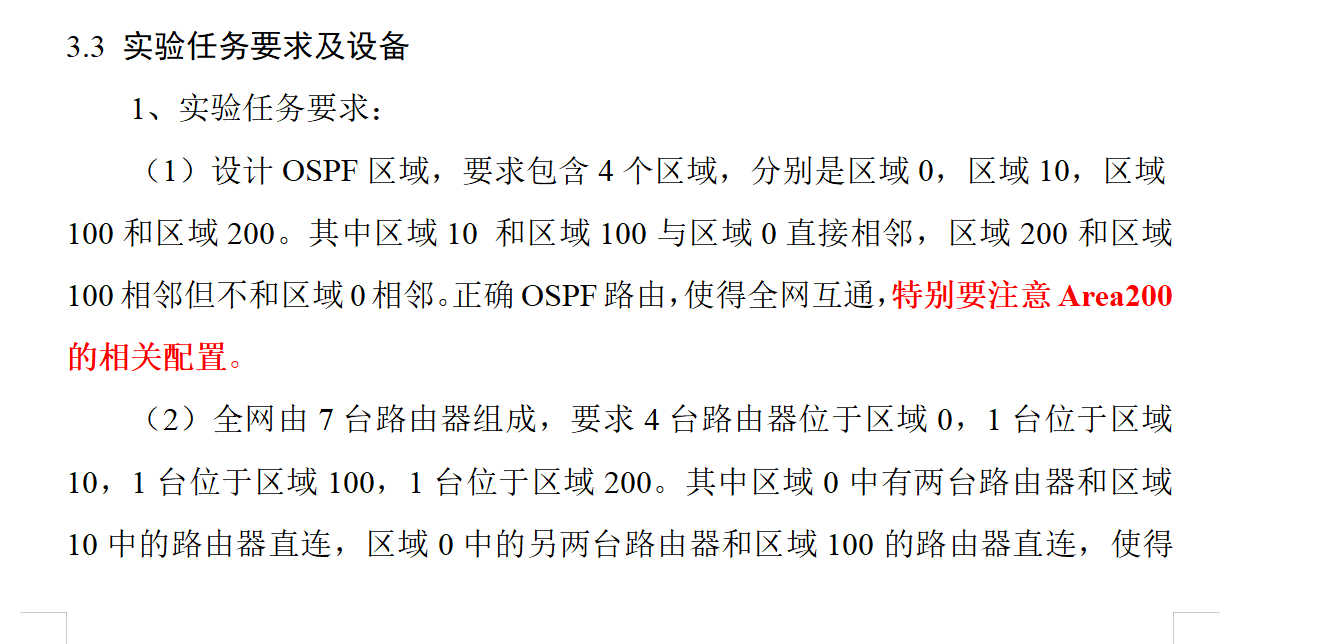

X为12， Y指互联设备编号，Z指 012 希望有具体步骤 一定按要求实现全网互通，使用 ENSP实现

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。

如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

OSPF多区域全网互通配置指南（ENSP实现）

根据实验要求，我将提供详细的配置步骤，确保全网互通并满足所有特殊要求。

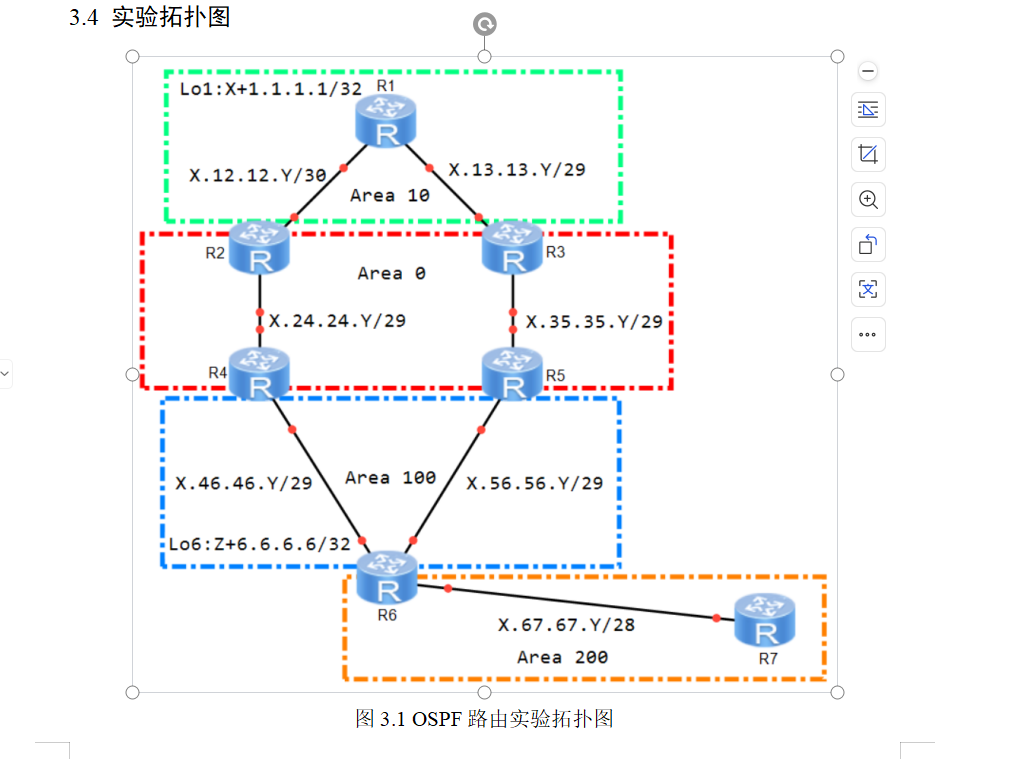

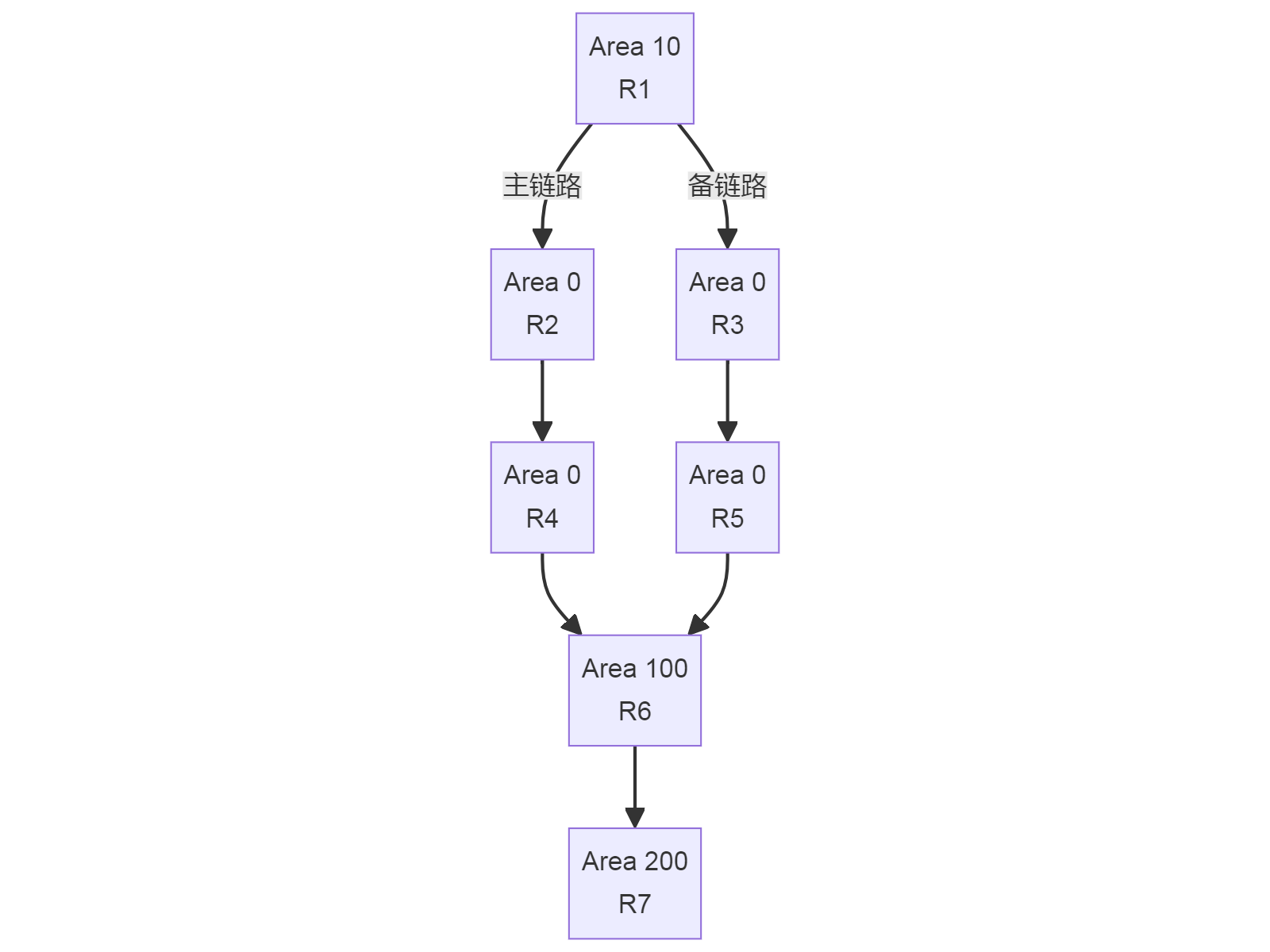

1. 网络拓扑理解

2. IP地址规划

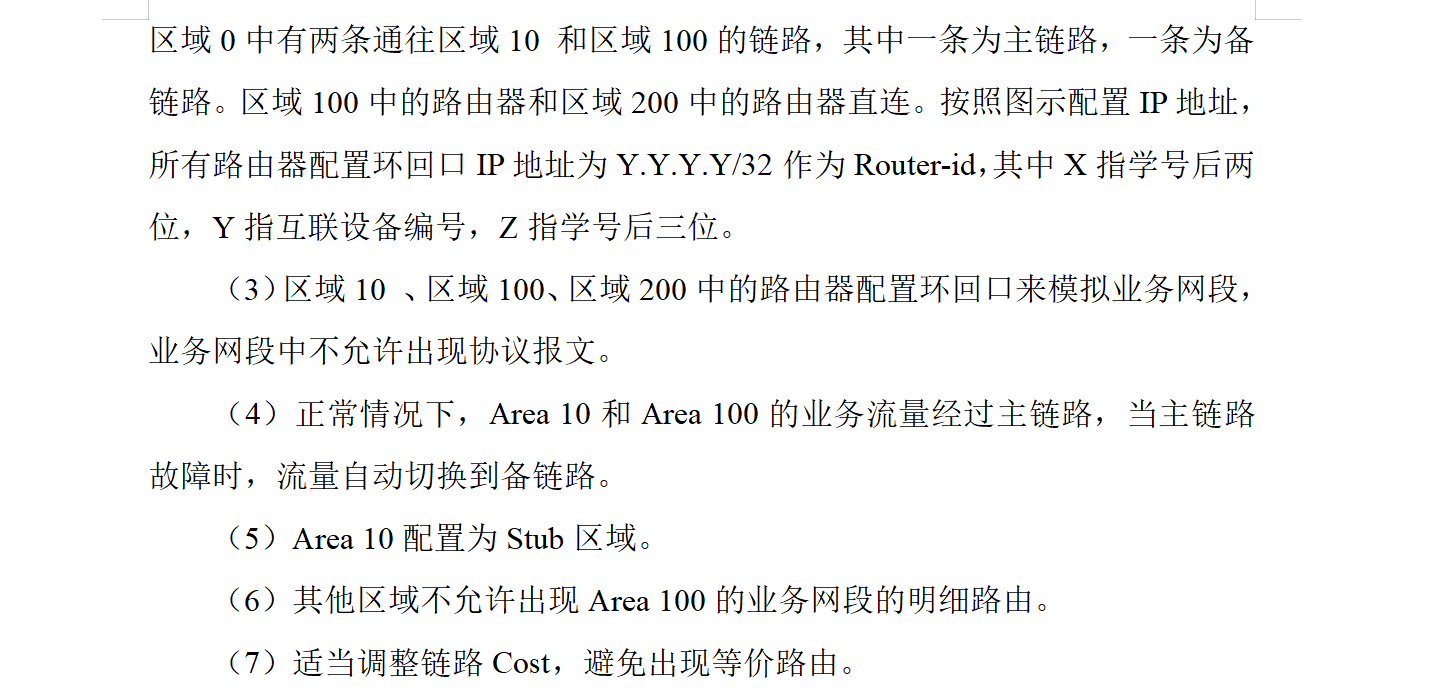

根据学号后两位X=12，后三位Z=012，互联设备编号Y：

• 环回口地址：Y.Y.Y.Y/32
• 业务网段：X.0.Y.0/24（各区域不同）
• 互联地址：按拓扑图所示

3. 基础配置步骤

3.1 设备基本配置（以R1为例）

sysname R1
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
ospf router-id 1.1.1.1

3.2 OSPF基础配置（以R1为例）

ospf 1
 area 10
  network 12.12.12.0 0.0.0.3
  network 1.1.1.1 0.0.0.0
  stub

3.3 区域0路由器配置（以R2为例）

ospf 1
 area 0
  network 12.12.12.0 0.0.0.3
  network 12.24.24.0 0.0.0.7

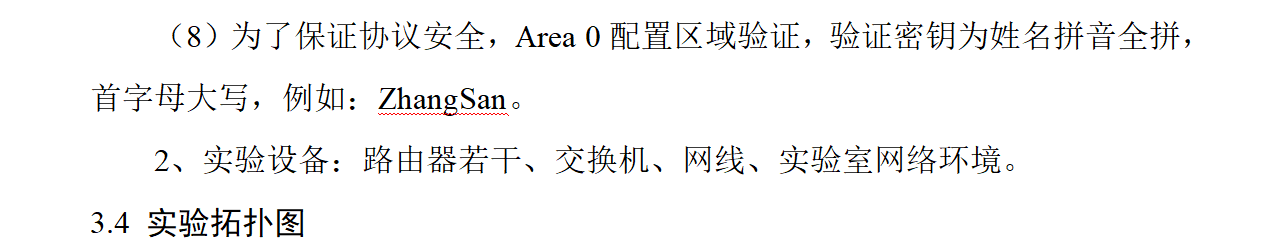

  authentication-mode simple plain ZhangSan

4. 特殊需求配置

4.1 主备链路配置（R1到R2为主，R1到R3为备）

# 在R1上配置主链路cost更低
interface GigabitEthernet0/0/0  # 连接R2的接口
 ospf cost 10


interface GigabitEthernet0/0/1  # 连接R3的接口
 ospf cost 100

4.2 Area 100到Area 200的配置（R6和R7）

# R6配置
ospf 1
 area 100
  network 12.56.56.0 0.0.0.7
  network 6.6.6.6 0.0.0.0
 area 200
  network 12.67.67.0 0.0.0.15
  filter 2000 export  # 阻止Area100业务网段明细路由传出


# 配置ACL过滤Area100业务网段
acl 2000
 rule deny source 12.0.6.0 0.0.0.255
 rule permit source any

4.3 Area 200配置（R7）

ospf 1
 area 200
  network 12.67.67.0 0.0.0.15
  network 7.7.7.7 0.0.0.0

5. 验证命令

5.1 检查OSPF邻居关系

display ospf peer

5.2 检查路由表

display ip routing-table

5.3 检查区域状态

display ospf interface
display ospf lsdb

6. 故障切换测试

1. 手动关闭主链路接口观察流量切换
2. 使用ping测试连通性
3. 检查路由表变化

# 关闭主链路接口测试
interface GigabitEthernet0/0/0
 shutdown

7. 完整配置示例（R6）

sysname R6
interface LoopBack0
 ip address 6.6.6.6 255.255.255.255
interface GigabitEthernet0/0/0  # 连接R4
 ip address 12.46.46.6 255.255.255.248
interface GigabitEthernet0/0/1  # 连接R5
 ip address 12.56.56.6 255.255.255.248
interface GigabitEthernet0/0/2  # 连接R7
 ip address 12.67.67.6 255.255.255.240
interface LoopBack1  # 业务网段
 ip address 12.0.6.1 255.255.255.0
ospf 1
 area 0
  network 12.46.46.0 0.0.0.7
 area 100
  network 12.56.56.0 0.0.0.7
  network 6.6.6.6 0.0.0.0
  filter 2000 export
 area 200
  network 12.67.67.0 0.0.0.15
acl 2000
 rule deny source 12.0.6.0 0.0.0.255
 rule permit source any

请按照此方案逐步配置所有路由器，特别注意区域边界路由器的配置。配置完成后，使用验证命令确保全网互通且满足所有特殊要求。
