单片机proteus仿真时出现了问题

Question

有人知道在单片机仿真过程中遇到这种问题该怎么解决吗

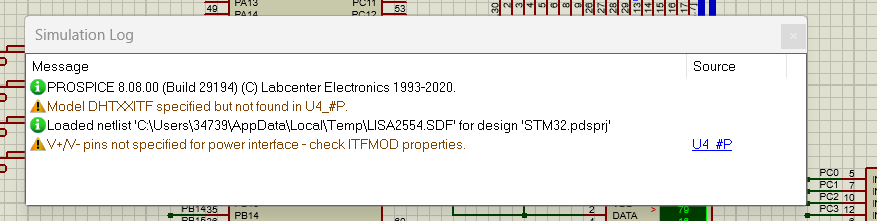

问题如下图

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

很抱歉，由于你的问题描述中提到“问题如下图”，但目前我无法看到图片内容。为了帮助你解决问题，请尽量提供以下信息：

1. 具体错误信息：例如仿真软件（Proteus）弹出的提示或日志内容。
2. 仿真电路截图：如果可能的话，请描述或上传电路设计的关键部分。
3. 单片机型号及代码：使用的单片机类型以及相关的嵌入式代码片段。

如果你能提供上述信息，我可以为你提供更详细的解决方案！以下是一些常见的Proteus仿真问题及其解决方法：

---

常见Proteus仿真问题及解决方法

1. Proteus与Keil连接失败

• 现象：编译好的程序无法加载到Proteus仿真环境中。
• 原因：
  • Keil和Proteus版本不匹配。
  • 仿真设置未正确配置。
• 解决方案：
  1. 确保Keil和Proteus版本兼容。
  2. 在Proteus中检查元件库是否正确加载。
  3. 配置Proteus的调试选项：
     • 打开Proteus仿真界面，点击菜单栏的 Debug -> Configure Simulation。
     • 在弹出窗口中选择正确的微控制器型号，并启用远程调试功能。
  4. 点击 OK 保存设置后重新运行仿真。

代码示例：

#include <reg51.h>

void main() {
    P1 = 0x0F; // 示例代码：点亮P1端口的低四位LED
    while(1);
}

2. 元件库缺失或加载失败

• 现象：Proteus无法识别某些元件或模块。
• 原因：
  • 元件库未正确安装。
  • 文件路径配置错误。
• 解决方案：
  1. 检查Proteus安装目录下的 LIB 文件夹，确认所需元件是否存在。
  2. 如果缺少元件库，可以从官网下载并手动安装。
  3. 在Proteus中重新加载元件库：
     • 菜单栏选择 Design -> Component Library。
     • 点击 Add/Remove，添加缺失的元件库文件。

3. 仿真时间过长或卡死

• 现象：仿真启动后长时间无响应。
• 原因：
  • 仿真速度设置过慢。
  • 循环逻辑过于复杂导致阻塞。
• 解决方案：
  1. 调整Proteus仿真速度：
     • 点击工具栏上的时钟图标，选择合适的仿真速度。
  2. 检查代码逻辑：
     • 避免无限循环或耗时操作。
  3. 使用断点调试：
     • 在Keil中设置断点，逐步排查问题。

4. 硬件连接错误

• 现象：仿真电路无法正常工作。
• 原因：
  • 元件之间的连接有误。
  • 电源或接地线未正确连接。
• 解决方案：
  1. 仔细检查电路图，确保元件之间连接正确。
  2. 确认电源电压是否符合要求。
  3. 使用仿真工具的 “Highlight Net” 功能检查短路或断路。

---

如果你能提供更多细节（如错误截图、代码片段等），我可以进一步细化解决方案！
