PC之间通过各自虚拟FW互访

Question

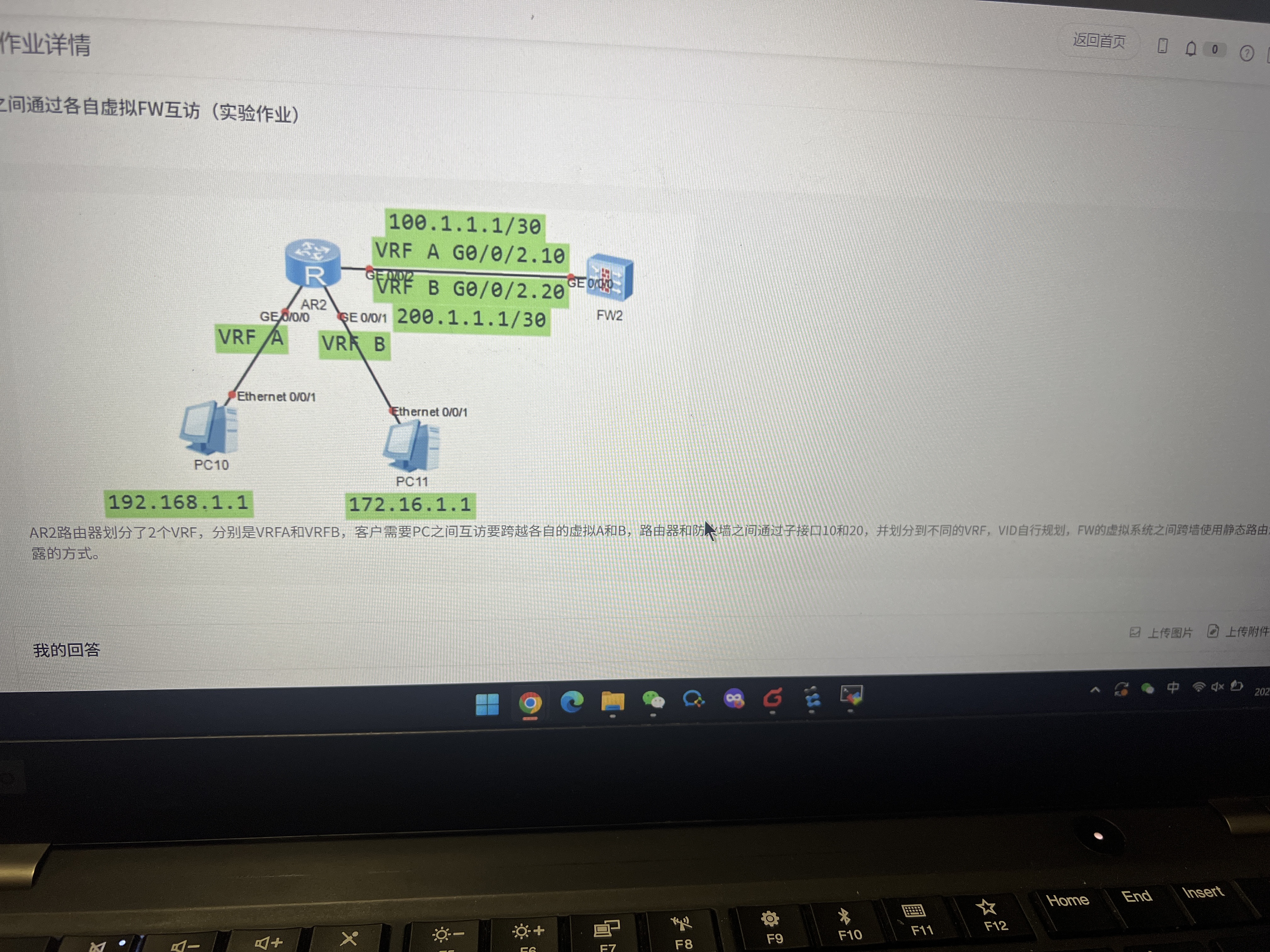

AR2路由器划分了2个VRF，分别是VRFA和VRFB，客户需要PC之间互访要跨越各自的虚拟A和B，路由器和防火墙之间通过子接口10和20，并划分到不同的VRF，VID自行规划，FW的虚拟系统之间跨墙使用静态路由泄露的方式。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

问题分析

根据你的描述，AR2路由器上有两个VRF（VRFA和VRFB），每个VRF下有各自的子接口，并且PC通过各自的虚拟防火墙（FW）互访。由于需要实现跨VRF的通信，可以通过以下方式实现：

1. 子接口配置：每个VRF对应的子接口需要正确配置。
2. 静态路由泄露：通过在防火墙中配置静态路由泄露，使不同VRF下的PC可以互相访问。
3. VID规划：确保每个VRF的子接口使用不同的VLAN ID。

以下是详细的解决方案步骤：

---

解决方案步骤

1. 子接口配置

   • 在AR2路由器上为每个VRF配置子接口，并分配IP地址。
   • 确保每个子接口与对应的VRF绑定。

2. 静态路由配置

   • 在AR2路由器上为每个VRF配置静态路由，指向对方VRF的出口。

3. 防火墙静态路由泄露

   • 在防火墙上配置静态路由，允许跨VRF的流量通过。

4. 验证连通性

   • 使用ping等工具测试PC之间的连通性。

---

配置示例

1. AR2路由器配置

# 创建VRF VRFA和VRFB
ip vrf VRFA
!
ip vrf VRFB

# 配置子接口
interface GigabitEthernet0/0.10
 encapsulation dot1Q 10
 ip vrf forwarding VRFA
 ip address 192.168.10.1 255.255.255.0
!
interface GigabitEthernet0/0.20
 encapsulation dot1Q 20
 ip vrf forwarding VRFB
 ip address 192.168.20.1 255.255.255.0

2. 静态路由配置

# VRFA到VRFB的路由
ip route vrf VRFA 192.168.20.0 255.255.255.0 GigabitEthernet0/0.20
# VRFB到VRFA的路由
ip route vrf VRFB 192.168.10.0 255.255.255.0 GigabitEthernet0/0.10

3. 防火墙配置

假设防火墙有两个虚拟系统VS1和VS2，分别连接到AR2的子接口。

# VS1配置（连接VRFA）
ip route 192.168.20.0 255.255.255.0 GigabitEthernet0/0.20
# VS2配置（连接VRFB）
ip route 192.168.10.0 255.255.255.0 GigabitEthernet0/0.10

4. 验证连通性

在PC上执行以下命令：

ping 192.168.20.10  # PC在VRFA中ping VRFB中的PC
ping 192.168.10.10  # PC在VRFB中ping VRFA中的PC

---

注意事项

• VLAN ID规划：确保AR2的子接口使用的VLAN ID（如10和20）不冲突。
• 防火墙策略：确保防火墙的安全策略允许跨VRF的流量通过。
• 路由表检查：定期检查AR2和防火墙的路由表，确保静态路由生效。

通过以上配置，可以实现PC之间跨越不同VRF的互访需求。
