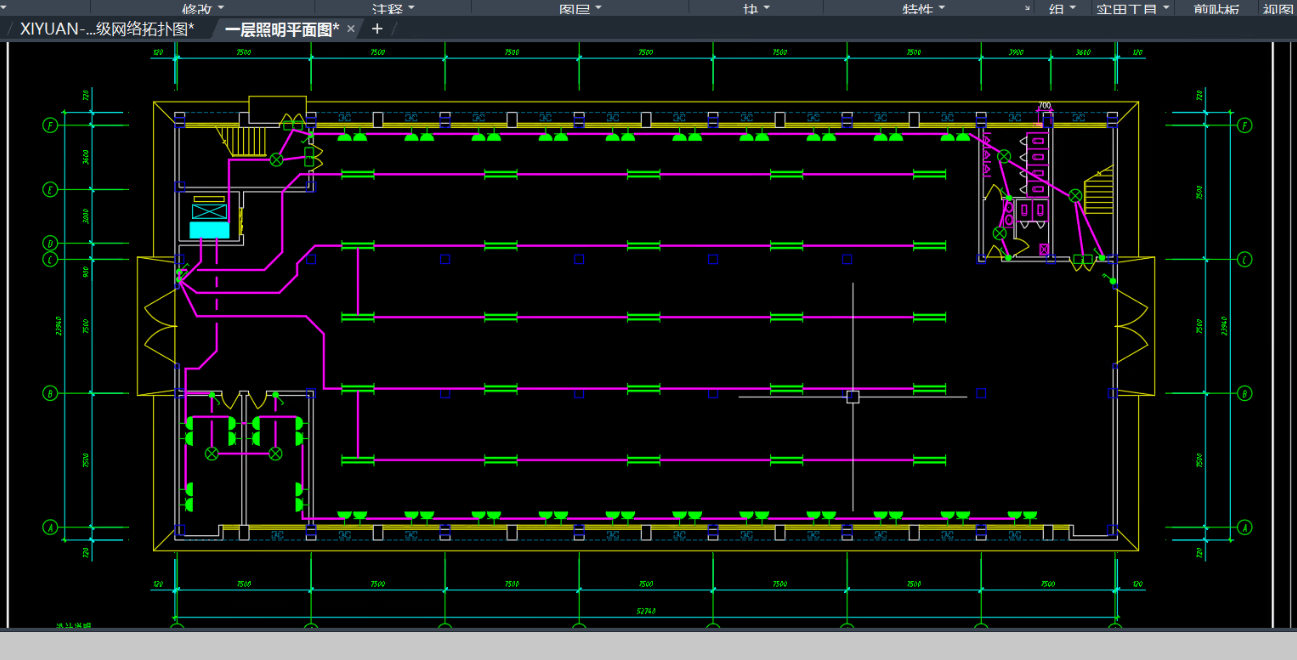

cad中该图如何画 有详细视频图

Question

要求用a4放大200倍 大致能画出就可以 实在是自己画不出来 没那个实力

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

在CAD中绘制复杂的图形时，如果直接绘制感到困难，可以尝试以下步骤和方法来解决问题。以下是详细的解决方案：

---

1. 确定图形的尺寸和比例

• 明确要求：题目提到“用A4放大200倍”，需要先了解A4纸的标准尺寸（210mm × 297mm），然后计算最终图形的实际尺寸。
  • A4纸尺寸为210mm × 297mm。
  • 放大200倍后，图形的最大尺寸为：
    • 宽度 = 210mm × 200 = 42000mm
    • 高度 = 297mm × 200 = 59400mm
  • 这意味着最终图形非常大，可能需要分块绘制或使用更高效的绘图工具。

---

2. 分析图形结构

• 如果题目没有提供具体图形，可以尝试以下方法：
  1. 分解图形：将复杂图形拆解为简单的几何形状（如直线、圆、弧线等）。
  2. 寻找规律：观察图形是否具有对称性、重复性或其他规律，从而简化绘制过程。
  3. 参考类似案例：在网上搜索类似的CAD图纸教程或视频，学习绘制技巧。

---

3. 使用CAD的基本工具

在CAD中，可以利用以下工具快速绘制图形：

1. 直线（LINE）：绘制直线段。
2. 圆（CIRCLE）：绘制圆形或弧形。
3. 矩形（RECTANGLE）：绘制矩形区域。
4. 偏移（OFFSET）：复制图形并调整位置。
5. 修剪（TRIM）：删除不需要的部分。
6. 阵列（ARRAY）：批量复制图形。
7. 缩放（SCALE）：调整图形大小。

---

4. 具体绘制步骤

假设图形是一些简单的几何形状组合，以下是绘制的大致流程：

步骤1：设置单位和比例

1. 打开CAD软件，选择合适的单位（毫米或厘米）。
2. 设置图形的比例（例如1:200）。

步骤2：绘制基础图形

1. 使用LINE命令绘制主要的直线框架。
2. 使用CIRCLE命令绘制圆或弧形部分。
3. 使用OFFSET命令复制并调整图形的位置。

步骤3：细化图形

1. 使用TRIM命令清理多余的线条。
2. 使用ARRAY命令复制重复的元素。
3. 调整细节部分，确保图形符合要求。

步骤4：检查和保存

1. 使用ZOOM命令放大查看细节。
2. 确保图形无误后保存文件。

---

5. 提供代码示例

以下是CAD命令行输入的示例代码，用于绘制一个简单的矩形和圆形：

UNITS DECIMAL 3  // 设置单位为毫米，精度为小数点后3位
LIMITS 0,0 42000,59400  // 设置绘图范围
ZOOM EXTENTS  // 缩放到最大范围

// 绘制矩形
RECTANGLE 0,0 42000,59400

// 绘制圆形
CIRCLE 21000,29700 10000  // 圆心为(21000,29700)，半径为10000

// 保存图形
SAVEAS "放大图形.dwg"

---

6. 学习资源

如果仍然无法完成，建议参考以下资源：

1. 在线教程：搜索“CAD基础教程”或“CAD复杂图形绘制”。
2. 视频教学：B站、YouTube等平台上有许多CAD入门到精通的教学视频。
3. CAD社区：加入CAD爱好者论坛，向其他用户请教问题。

---

通过以上方法，你应该能够逐步完成图形的绘制任务。如果仍有疑问，可以提供更多具体信息（如图形示意图或描述），我会进一步帮助你！
