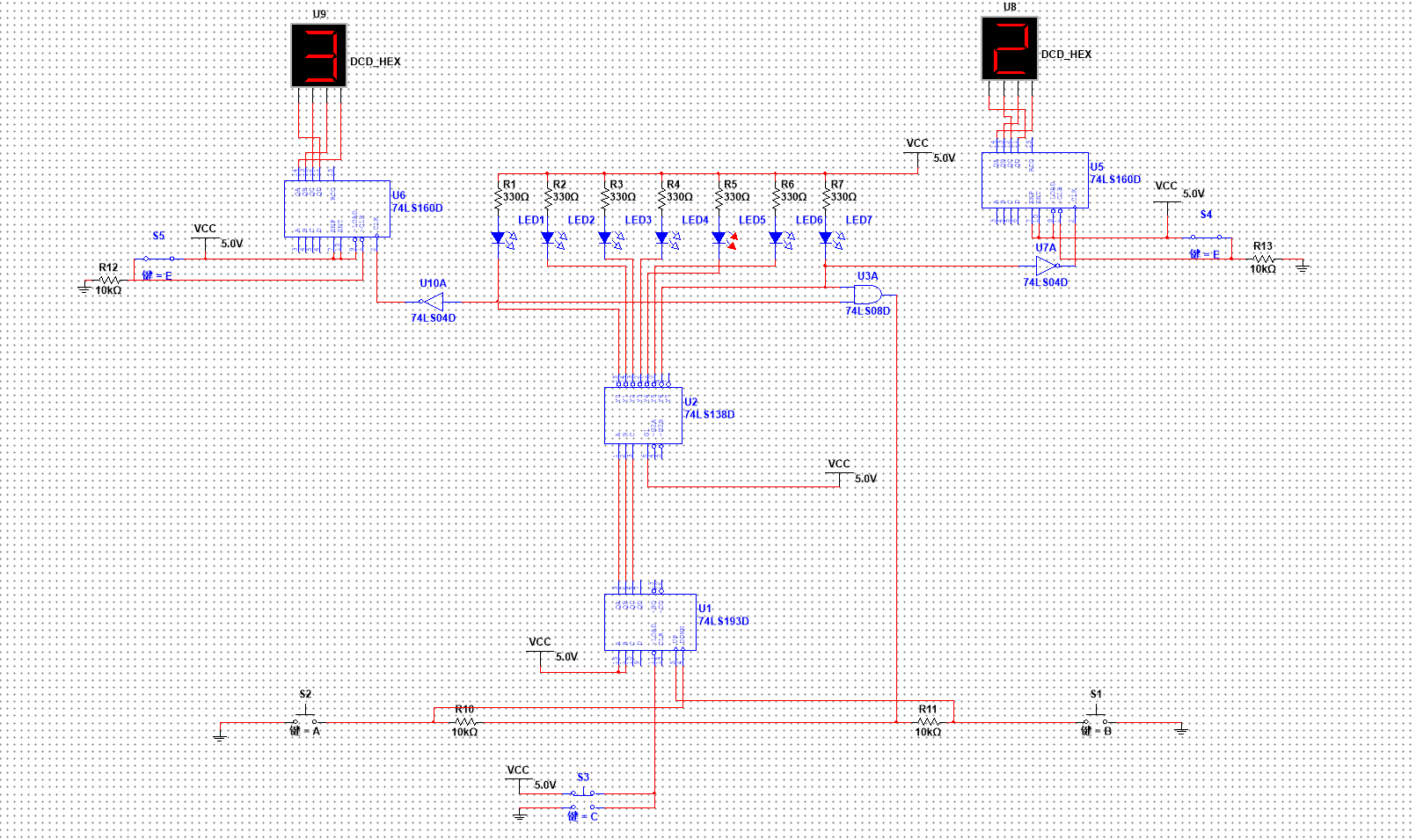

Multisim模拟拔河电路键盘操作复位开关会多偏转一个LED灯

Question

如果用鼠标操作点击复位开关能够正常复位，但是用键盘操作复位开关却会向先前赢的一边偏一个LED灯，想知道是怎么回事

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

Multisim模拟拔河电路键盘操作复位开关会多偏转一个LED灯

你遇到的问题是Multisim模拟拔河电路中，使用键盘操作复位开关时，LED灯会偏转一个，而使用鼠标操作时则正常复位。

可能的原因是键盘操作时，复位开关的信号可能会受到键盘的 debounce 机制的影响，从而导致LED灯的偏转。

解决方案：

1. 在复位开关的输入端添加一个 debounce circuit，以消除键盘的 debounce 机制对信号的影响。
2. 在Multisim中，检查复位开关的输入端是否正确连接，确保连接正确。
3. 如果以上方法不行，可以尝试使用其他的复位开关实现方式，例如使用按钮或开关。

代码示例

以下是一个简单的 debounce circuit 的示例：

// debounce  circuit
R1 = 10kΩ
R2 = 10kΩ
C1 = 100nF

这个 debounce circuit 可以将复位开关的信号延迟一段时间，以消除键盘的 debounce 机制对信号的影响。
