multisim延时灯电路怎么用自复位开关控制

Question

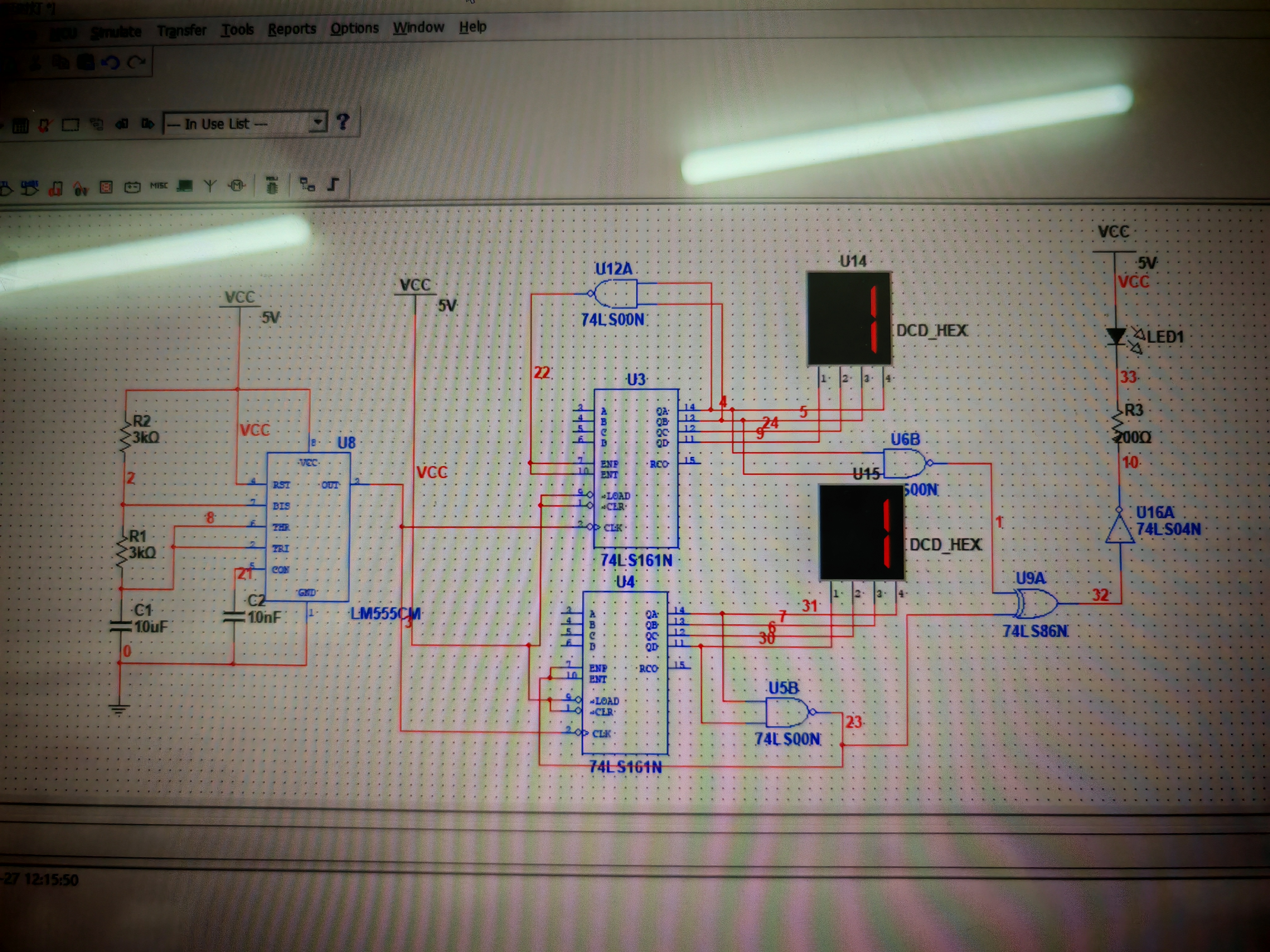

要用自复位开关控制，点按启动，三秒后灯亮，再过6秒熄灭，此后一直保持熄灭

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

Multisim延时灯电路使用自复位开关控制

你想实现一个延时灯电路，点按启动后三秒后灯亮，六秒后熄灭，然后保持熄灭状态。下面是一个可能的解决方案：

1. 使用一个RC延时电路来实现延时功能。可以使用一个RC网络来生成一个延时信号，延时信号可以控制灯的亮灭。
2. 使用一个自复位开关来控制延时电路。自复位开关可以在点按启动后，生成一个复位信号，用于复位延时电路。
3. 使用一个逻辑门来实现灯的控制。可以使用一个逻辑门来控制灯的亮灭，根据延时信号和自复位开关的状态来决定灯的状态。

下面是一个可能的 Multisim 电路：

R1 = 1kΩ
R2 = 2kΩ
C1 = 10nF
SW1 = self-reset switch
LED = 1kΩ resistor and 1kΩ diode

电路的工作原理是：

1. 在点按启动后，自复位开关 SW1 生成一个复位信号，用于复位延时电路。
2. 延时电路 RC1 生成一个延时信号，延时信号的时间为 3 秒。
3. 延时信号控制逻辑门，逻辑门根据延时信号和自复位开关的状态来决定灯的状态。
4. 在延时信号到达后，逻辑门将控制灯的亮灭，灯亮三秒后熄灭。
5. 在熄灭后，自复位开关 SW1 仍然保持复位状态，延时电路 RC1 仍然保持延时信号，灯保持熄灭状态。

代码：

// 定义延时电路的参数
float R1 = 1000; // ohms
float R2 = 2000; // ohms
float C1 = 10e-9; // farads

// 定义自复位开关的参数
float SW1 = 0; // 0 for off, 1 for on

// 定义逻辑门的参数
float LED = 0; // 0 for off, 1 for on

// 定义延时信号
float delay_signal = 0;

// 定义延时电路
void RC1() {
  delay_signal = 0;
  if (SW1 == 1) {
    delay_signal = 1;
  }
  delay(3000); // 3 seconds
  delay_signal = 0;
}

// 定义逻辑门
void logic_gate() {
  if (delay_signal == 1) {
    LED = 1;
  } else {
    LED = 0;
  }
}

// 主循环
void main() {
  while (1) {
    RC1();
    logic_gate();
  }
}

这个电路可以实现你想要的延时灯电路的功能。
