Question

multisim运算放大器仿真连接

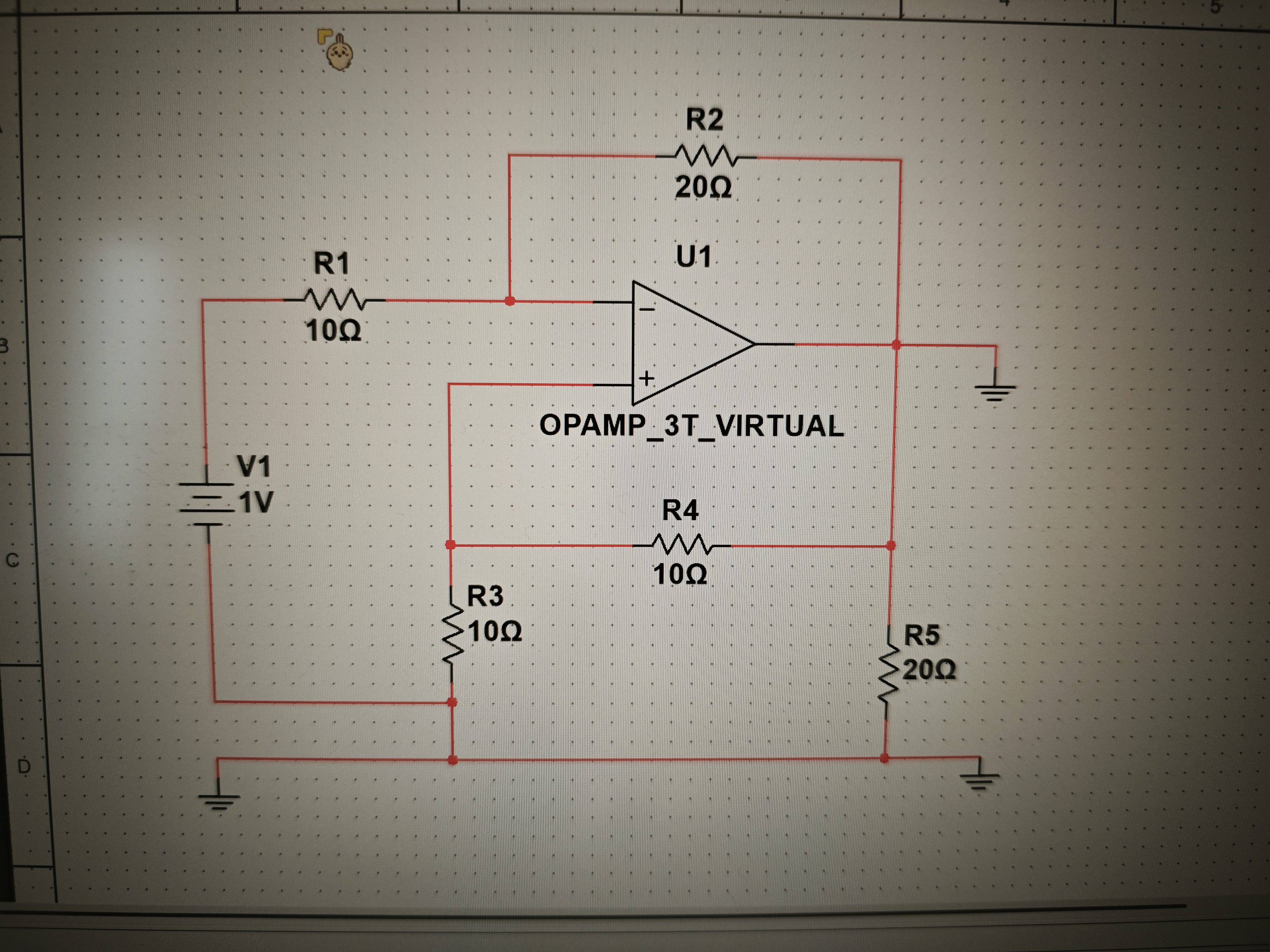

图一这个电路应该怎么连啊，我连的图二总感觉问题很大啊😭

Answer 1

让阿豪来帮你解答，本回答参考chatgpt3.5编写提供，如果还有疑问可以评论或留言

根据第一张图所示的电路图，我们可以按照以下步骤连接multisim运算放大器仿真电路：

1. 连接电源：将正负电源分别连接到运算放大器电路的Vcc+和Vcc-端口。
2. 连接地线：将电路的地线连接到运算放大器电路的地线端口。
3. 连接输入信号：将信号源输出端连接到运算放大器电路的非反相输入端口（+）。
4. 设置反馈网络：将电阻连接到运算放大器的输出端口，与输入端口处的点连接。
5. 连接负载：将负载电阻连接到输出端口和地线之间。 在连接好电路之后，我们还需要设置multisim仿真器参数，比如设置输入信号的频率、幅度等。然后运行仿真并观察输出波形，确认输出符合预期。 代码示例（multisim仿真器没有代码编辑功能，这里提供一个示例代码）：

#include <stdio.h>
int main() {
    // 假设这是一个输入信号源的代码
    int input_signal[1000]; // 假设输入信号有1000个采样点

    // 生成输入信号
    for (int i = 0; i < 1000; i++) {
        input_signal[i] = sin(i*0.01); // 生成一个正弦波信号作为输入
    }

    // 在这里添加multisim仿真代码，将输入信号输入到运算放大器电路中

    return 0;
}

通过按照以上步骤连接电路并设置仿真参数，我们可以更准确地模拟运算放大器的放大效果，并观察电路的工作情况。
