ug在圆柱投影曲线为什么会出现两个

Question

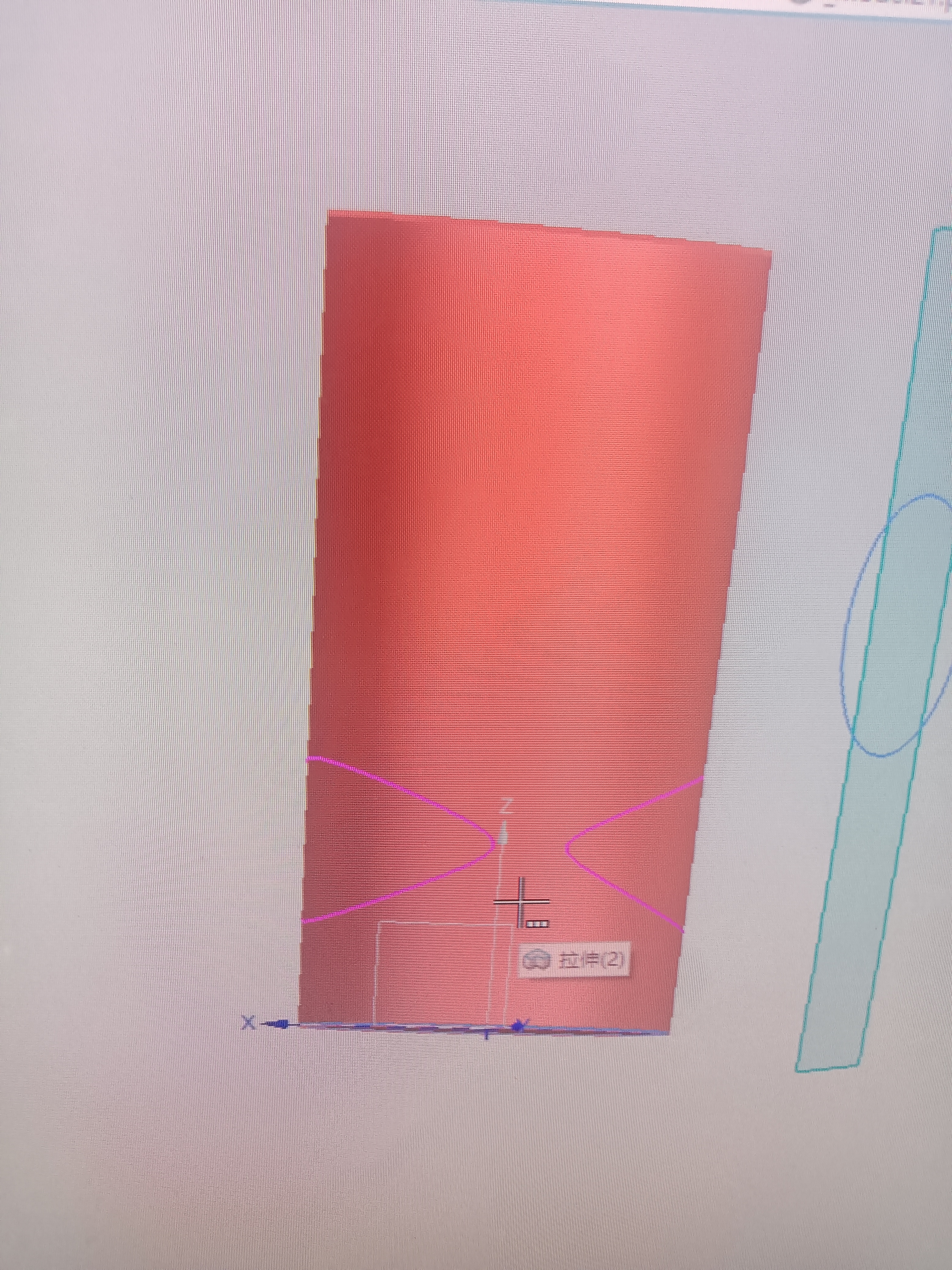

ug在圆柱投影曲线为什么会出现两个好像每个三维设计软件都是这样

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在使用UG（Unigraphics NX）或其他三维设计软件时，当你尝试将一条曲线投影到一个圆柱面上时，可能会发现出现两条投影曲线。这种现象是由于几何学和投影算法的特性决定的。以下是一些可能的原因以及解决方案：

原因分析

1. 圆柱面的对称性：

   • 圆柱面具有轴对称性，这意味着对于任何给定的方向，投影曲线可能沿着圆柱的周向有两个可能的位置。
   • 这种对称性可能导致软件在计算投影时生成两条曲线。

2. 投影方向的歧义：

   • 如果投影方向不明确，软件可能会选择不同的路径来投影曲线，从而导致两条曲线的出现。

3. 数值计算误差：

   • 在数值计算中，可能存在微小的误差，导致软件在处理复杂几何形状时产生多余的解。

解决方案

以下是一些解决方法，帮助你控制或避免出现两条投影曲线的问题：

1. 明确投影方向：

   • 确保投影方向是明确的，并且尽量避免多义性的存在。
   • 在UG中，可以手动调整投影方向，确保其唯一性。

2. 限制投影范围：

   • 使用裁剪工具限制曲线的投影范围，只保留需要的部分。
   • 具体操作步骤：
     1. 选择“修剪”功能。
     2. 设置裁剪边界为圆柱表面的一部分。

3. 简化曲线：

   • 如果原始曲线过于复杂，尝试简化曲线，减少不必要的点和段。
   • 操作步骤：
     1. 选择“简化曲线”功能。
     2. 调整简化参数以平衡精度与复杂度。

4. 检查圆柱面定义：

   • 确保圆柱面的定义是准确的，避免因定义不清晰而导致的歧义。
   • 检查圆柱面的方向、半径等参数是否正确。

5. 使用特定的投影工具：

   • 有些软件提供了更高级的投影工具，允许用户指定更多的参数来控制投影行为。
   • 在UG中，可以尝试使用“方向向量”或“法线投影”等选项来精确控制投影方向。

6. 手动调整投影：

   • 如果自动投影无法满足需求，可以考虑手动调整曲线位置，使其符合预期。
   • 操作步骤：
     1. 手动绘制目标位置的曲线。
     2. 使用“移动”或“变换”工具调整曲线位置。

示例代码（假设使用Python脚本）

如果你希望通过脚本控制投影过程，以下是一个简单的示例代码，展示如何在UG中设置投影方向：

import nxopen
from nxopen.features import CurveProjectionBuilder

# 获取当前工作部件
work_part = session.Parts.Work

# 获取曲线和圆柱面
curve = work_part.Drafting.Curves[0]  # 替换为实际曲线对象
cylinder = work_part.Drafting.Surfaces[0]  # 替换为实际圆柱面对象

# 创建投影构建器
builder = work_part.Features.CreateCurveProjectionBuilder()

# 设置投影方向
direction_vector = nxopen.Vector3D(0, 0, 1)  # 定义投影方向为Z轴正方向
builder.ProjectionDirection = CurveProjectionBuilder.ProjectionDirectionType.UserDefined
builder.UserDefinedDirection = direction_vector

# 设置投影曲线
builder.SourceCurves.Append(curve)

# 设置投影目标
builder.TargetSurfaces.Append(cylinder)

# 执行投影
projection_curve = builder.Commit().Curves[0]

# 清理构建器
builder.Destroy()

总结

通过上述方法，你可以有效地控制UG中圆柱投影曲线的行为，避免出现多余的曲线。关键是明确投影方向、简化曲线以及合理设置投影参数。如果问题仍然存在，建议查阅UG的官方文档或联系技术支持以获取进一步的帮助。
