plc梯形图编程问题

Question

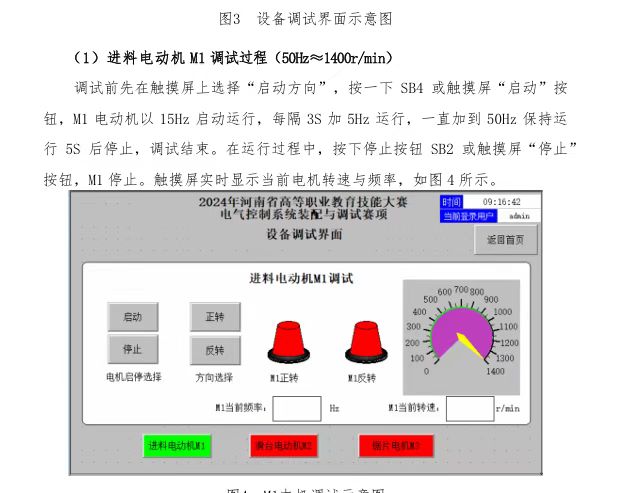

有知道这种PLC梯形图要怎么编写吗 只做出来触摸屏了程序做不出来

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据你的描述，你已经完成了触摸屏的配置，但遇到了PLC梯形图编程的问题。为了帮助你解决这个问题，我们需要明确以下几点：

1. 具体需求：你需要实现什么样的功能？例如，控制某个设备的启停、数据采集、逻辑判断等。
2. PLC型号和触摸屏型号：不同的PLC和触摸屏可能有不同的通信协议和编程方式。
3. 已有的触摸屏配置信息：触摸屏上有哪些按钮、输入框或显示区域？

假设你已经完成了触摸屏的基本配置（如按钮、标签等），接下来我们将以一个简单的示例来说明如何编写PLC梯形图。

---

示例场景：

假设你有一个触摸屏和一个PLC，触摸屏上有两个按钮：

• 按钮A：启动设备
• 按钮B：停止设备

PLC需要通过触摸屏接收信号，并控制设备的启停。

---

解决方案步骤：

1. 确定触摸屏与PLC的通信方式

   • 确保触摸屏和PLC之间的通信已经设置好。常见的通信协议包括MODBUS、TCP/IP、串口通信等。
   • 在PLC中配置通信参数，确保可以正确读取触摸屏的数据。

2. 分析触摸屏与PLC的数据交互

   • 触摸屏上的按钮通常会生成特定的数值或状态（如按下为“1”，松开为“0”）。
   • 这些数值需要通过通信协议传递到PLC。

3. 编写PLC梯形图程序

   • 使用梯形图语言实现逻辑控制。
   • 根据按钮的状态（启动/停止）控制设备的启停。

---

修改后的梯形图代码示例（假设使用西门子S7-1200 PLC）

// 假设触摸屏发送的数据存储在MB0和MB1中
// MB0: 按钮A的状态 (1=启动, 0=未启动)
// MB1: 按钮B的状态 (1=停止, 0=未停止)

// 输出信号控制设备启停
// Q0.0: 设备启停信号 (1=启动, 0=停止)

// 梯形图逻辑：
// 如果按钮A按下且按钮B未按下，则启动设备
// 如果按钮B按下，则停止设备

// 梯形图结构如下：

// 输入条件1: 按钮A按下
|---[ MB0 = 1 ]----|

// 输入条件2: 按钮B未按下
|---[ MB1 = 0 ]----|

// 输出逻辑: 启动设备
|---[ MB0 = 1 AND MB1 = 0 ]----|---( Q0.0 )---|

// 输入条件: 按钮B按下
|---[ MB1 = 1 ]----|

// 输出逻辑: 停止设备
|---[ MB1 = 1 ]----|---( Q0.0 )---|

---

详细说明：

1. 输入条件：

   • MB0 表示按钮A的状态，当按钮A按下时，MB0 的值为1。
   • MB1 表示按钮B的状态，当按钮B按下时，MB1 的值为1。

2. 输出逻辑：

   • 当 MB0 = 1 且 MB1 = 0 时，表示启动设备，输出信号 Q0.0 设置为1。
   • 当 MB1 = 1 时，表示停止设备，输出信号 Q0.0 设置为0。

3. 优先级处理：

   • 停止按钮 (MB1) 的优先级高于启动按钮 (MB0)，即只要 MB1 = 1，设备就会停止。

---

注意事项：

1. 数据类型匹配：确保触摸屏发送的数据类型与PLC的输入寄存器一致。
2. 通信稳定性：检查触摸屏与PLC之间的通信是否稳定，避免数据丢失或错误。
3. 安全措施：在实际应用中，建议增加互锁机制，防止误操作。

如果你能提供更多具体的需求或细节，我可以进一步优化解决方案！
