cad中建立的3D模型，在导入abaqus时，只显示部分实例。

Question

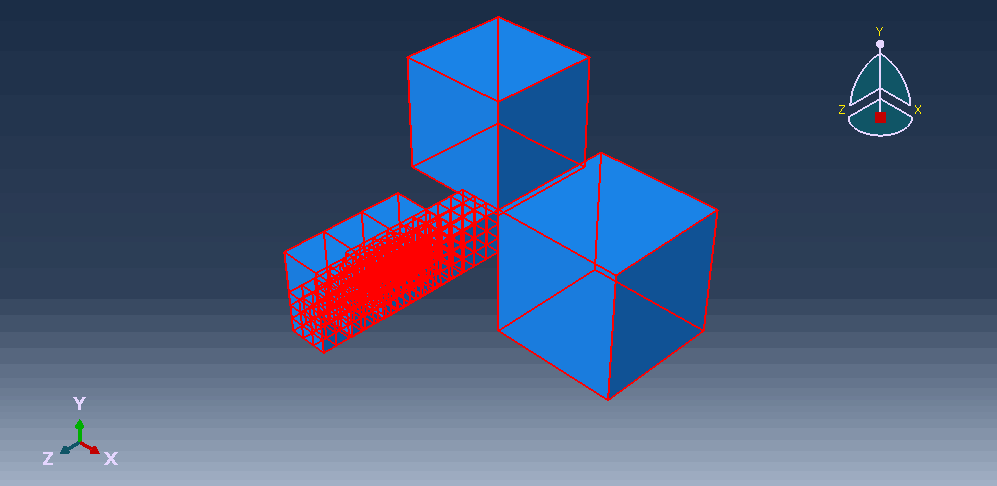

在cad中建立大小不一的方块组成的3D模型，导出sat文件格式，再导入abaqus时，相同大小的实例会重叠，只显示出
部分实例。

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在CAD中建立的3D模型导入Abaqus时出现部分实例未显示或重叠的问题，通常与几何体的精度、导出格式的处理方式以及Abaqus对导入模型的支持有关。以下是可能的原因及解决方案：

---

原因分析

1. 几何体重叠问题：

   • CAD软件中的几何体可能存在重叠或拓扑问题，导致Abaqus无法正确解析。
   • 相同大小的方块可能会被识别为同一对象。

2. SAT文件格式的限制：

   • SAT文件是ACIS格式，虽然支持复杂几何体，但其精度和数据结构可能无法完全兼容Abaqus。
   • 导出时可能丢失了一些关键信息（如面、边或顶点）。

3. Abaqus对导入模型的处理：

   • Abaqus对导入的几何体有特定的解析规则，如果模型过于复杂或存在歧义，可能会导致部分实例被忽略。

4. 单位不一致：

   • 如果CAD模型的单位与Abaqus的默认单位不一致，可能导致几何体尺寸被错误缩放。

---

解决方案

1. 检查和优化CAD模型

• 清理几何体：

  • 确保所有方块之间没有重叠。
  • 使用CAD工具检查并修复模型的拓扑问题（例如合并重复的顶点、边或面）。
  • 删除不必要的细节或小尺寸的几何体。

• 拆分模型：

  • 如果方块数量较多且相同大小的方块重叠，建议手动拆分模型，确保每个方块都是独立的对象。

• 检查单位：

  • 确保CAD模型的单位与Abaqus一致。例如，如果Abaqus使用米作为默认单位，则CAD模型也应以米为单位。

2. 修改导出设置

• 导出为其他格式：

  • 尝试将模型导出为更通用的格式（如STEP或IGES），这些格式通常具有更好的兼容性。

  # 示例：在SolidWorks中导出为STEP文件
  File -> Save As -> Select STEP (*.stp) as file type


• 调整SAT导出精度：

  • 如果必须使用SAT格式，尝试调整导出时的精度设置，确保几何体的细节被完整保留。

3. 在Abaqus中修复模型

• 使用Abaqus的几何修复功能：

  • Abaqus提供了几何修复工具，可以尝试修复导入的模型。

  # 示例：在Abaqus/CAE中修复几何体
  Step -> Mesh -> Repair Geometry


• 分割重叠区域：

  • 如果发现部分几何体重叠，可以手动分割或删除重叠部分。

4. 使用脚本自动化修复

• 编写Python脚本，利用Abaqus提供的API自动修复模型。

from abaqus import *
from abaqusConstants import *

# 获取当前模型数据库
mdb = session.openMdb(path='your_model.cae')

# 获取几何体集合
part = mdb.models['Model-1'].parts['Part-1']

# 修复几何体
part.geometryRepair()

# 提交更改
mdb.save()

5. 调整Abaqus的导入设置

• 在导入模型时，尝试调整Abaqus的几何体解析选项。
  • 增大几何体的公差值。
  • 禁用某些复杂的几何体处理选项。

---

总结

通过以上步骤，可以有效解决CAD模型导入Abaqus时部分实例未显示或重叠的问题。关键在于：

1. 在CAD中优化几何体。
2. 调整导出和导入的设置。
3. 利用Abaqus的几何修复功能进一步处理。

如果问题仍未解决，建议提供更多具体信息（如模型截图、导出设置等），以便更准确地定位问题。
