Multisim电路仿真问题

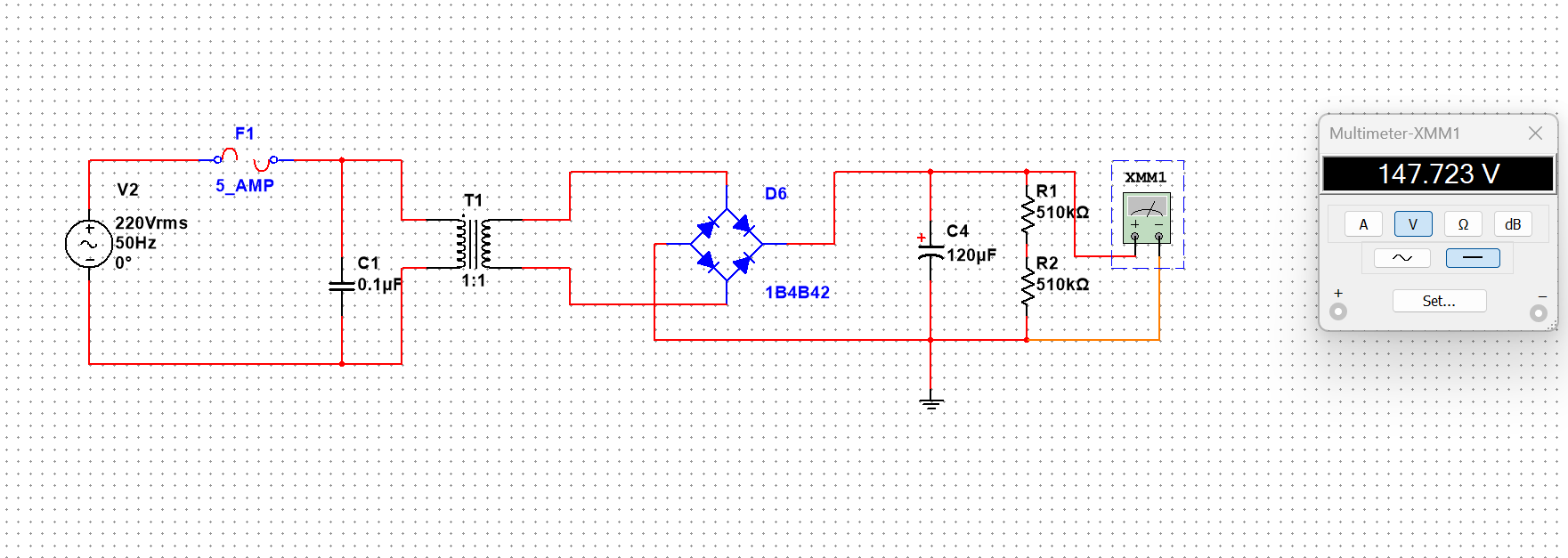

如图所示，我在Multisim中仿真高压交流电的整流滤波电路，AC220V通过整流滤波后输出DC310V电压。
有两个问题：
1、仿真运行后，大概过5S，保险丝会断开。
2、输出电压不对，是147V的电压。为什么不是310V？


  • 写回答

5条回答 默认 最新

  • 老皮芽子 2025-05-30 11:43
    关注

    电路没问题，是 1B4B42 这个桥不对，可能是这个桥的模型是错误的，你随便换一个桥就行
    比如：1G4B42

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
