RTL8189WIFI模块移植

Question

hi，你好：
看到你那个移植RTL8189WIFI模块的文章，我最近也自己在移植，貌似也遇到了电压的问题。
不知道是不是跟你一样，我来描述一下：

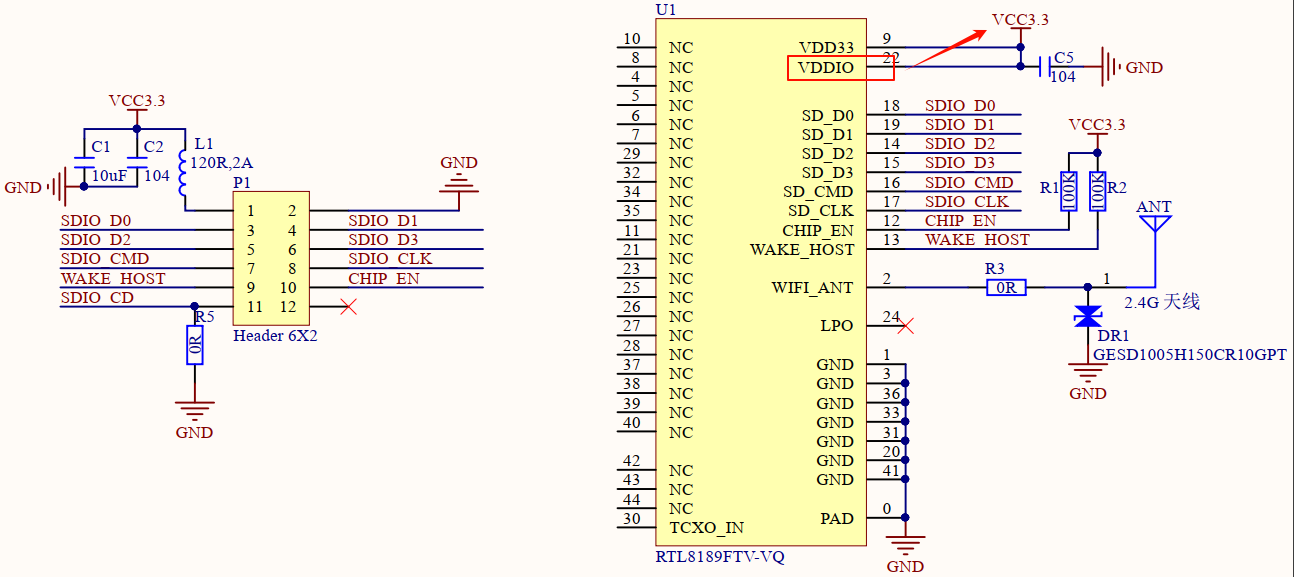

买的正点原子的模块，VDDIO接了3.3V，整个模块的SDIO和数字IO工作在3.3V了：

但是我的开发板的SDIO和GPIO输出高都是1.8V的（万用表测的），所以我怀疑是电压差异的原因。

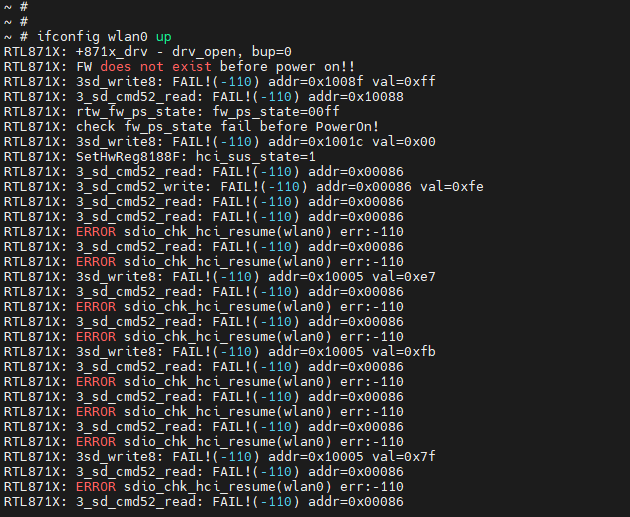

我这边的报错：

你那边的情况是否跟我一样呢，然后具体是怎么解决的呢？
我这边做软件的，由于这个移植是自己娱乐，没有硬件的帮忙。

期待回复~

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你好！根据你的描述，确实可能是因为电压不匹配导致的问题。以下是对问题的分析以及解决方案：

问题分析

1. 电压差异：

   • 你的开发板的SDIO和GPIO输出高电平为1.8V。
   • 正点原子的RTL8189模块的VDDIO接了3.3V，意味着模块的SDIO和数字IO需要3.3V的信号。

2. 可能导致的错误：

   • 当模块的输入信号低于其逻辑门限电压时，可能会导致通信失败或不稳定。
   • 这种情况在嵌入式系统中比较常见，尤其是在不同电压域之间进行通信时。

---

解决方案

以下是几种可能的解决方案，你可以根据实际情况选择适合的方法：

方法一：修改开发板的输出电压

1. 调整开发板的电源管理芯片：

   • 如果开发板支持调整SDIO和GPIO的电压，可以尝试将它们的电压设置为3.3V。
   • 需要查看开发板的硬件设计文档，找到相关电源管理芯片（如PMIC）的配置方法。

2. 使用电平转换器：

   • 如果开发板无法直接调整电压，可以使用电平转换器（如TXB0104、74LVC1T45等）来将1.8V信号转换为3.3V信号。
   • 示例电路：

     开发板 GPIO/SDIO -----> 电平转换器 -----> RTL8189 GPIO/SDIO


方法二：检查模块的引脚配置

1. 确认模块的VDDIO设置：

   • 检查模块的VDDIO引脚是否正确连接到了3.3V。
   • 如果模块支持多种电压配置（如通过电阻分压或跳线设置），确保其配置正确。

2. 尝试强制模块使用1.8V模式：

   • 如果模块支持1.8V模式，可以通过修改固件或配置文件，让模块适配1.8V信号。
   • 具体方法需参考模块的数据手册。

方法三：调试软件层面

1. 增加延时或降低频率：

   • 如果电压差异不是特别严重，可以通过增加通信延时或降低通信频率来提高稳定性。
   • 在代码中调整相关的参数，例如：

     // 增加延时
     HAL_Delay(5); // 延时5ms

     // 降低通信频率
     SDIO_CLK_DIV = SDIO_CLK_DIV | 0x0F; // 设置更低的时钟频率


2. 检查驱动程序配置：

   • 确保驱动程序中的电压配置与实际硬件一致。
   • 如果使用的是Linux内核驱动，可以检查sdio_host的相关配置。

方法四：更换模块或开发板

1. 使用支持1.8V的模块：

   • 如果开发板无法更改电压，可以选择一个支持1.8V的WiFi模块（如ESP8266）。

2. 更换支持3.3V的开发板：

   • 如果模块必须使用3.3V信号，可以考虑更换一块支持3.3V的开发板。

---

示例代码：电平转换器配置

如果你选择了使用电平转换器，以下是一个简单的示例代码，用于初始化电平转换器：

// 初始化电平转换器
void Init_Level_Shifter(void) {
    // 启用电平转换器
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    __HAL_RCC_GPIOA_CLK_ENABLE(); // 使能GPIOA时钟
    GPIO_InitStruct.Pin = GPIO_PIN_0 | GPIO_PIN_1; // 假设使用PA0和PA1作为转换通道
    GPIO_InitStruct.Mode = GPIO_MODE_AF_OD; // 开漏模式
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

---

总结

根据你的描述，最可能的原因是电压不匹配导致的通信问题。建议优先尝试调整开发板的电压或使用电平转换器。如果这些方法不可行，再考虑其他方案。

希望以上内容对你有所帮助！如果还有疑问，请随时补充说明。
