怎么画出对应的华为网络拓扑图

Question

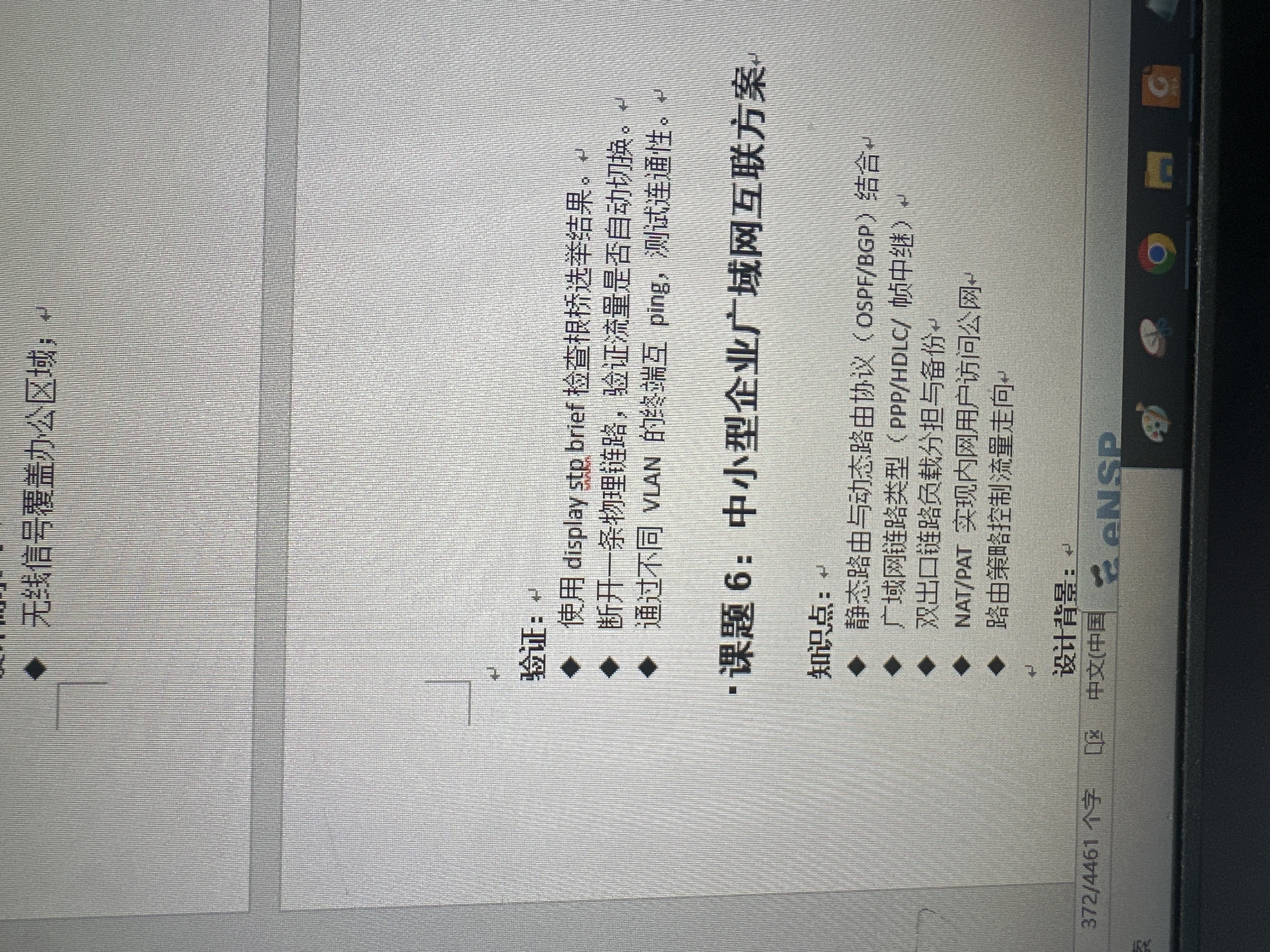

怎么画出相应的网络拓扑图，用ensp画出来，还有编程代码，最好详细一点，基础有点薄弱，难以理解

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 要画出华为网络拓扑图并使用ensp工具，需要熟悉ensp的操作界面和基本功能，包括设备的添加、连接以及配置等。同时，对于基础薄弱的提问者，代码部分可能需要详细的讲解，特别是涉及到网络拓扑相关的编程代码逻辑。
2. 解决方案 - 使用ensp画网络拓扑图：
   - 步骤一：启动ensp
   • 打开ensp软件。
   • 步骤二：添加设备
   • 在设备列表中，选择需要的华为设备，如路由器（AR系列）、交换机（S5700等）等。例如，要添加一台AR2200路由器，点击“设备”按钮，在弹出的设备列表中找到“AR2200”并拖到工作区。
   • 步骤三：连接设备
   • 使用“连线”工具，将不同设备的接口连接起来。比如，将AR2200的GigabitEthernet0/0/0接口连接到S5700的Eth0/0/1接口。
   • 步骤四：配置设备
   • 双击设备图标，进入设备配置界面。
   • 对于路由器，配置接口IP地址等参数。例如，在AR2200的GigabitEthernet0/0/0接口下配置：
     system-view interface GigabitEthernet0/0/0 ip address 192.168.1.1 255.255.255.0 quit
   • 对于交换机，配置VLAN等相关参数。例如，创建VLAN 10：
     system-view vlan 10 quit

3. 关于编程代码：
   - 如果是使用Python结合网络拓扑相关库来生成类似的拓扑结构描述代码，例如使用networkx库：

   • 安装networkx库：pip install networkx
   • 示例代码如下：
     ```python
     import networkx as nx

   # 创建一个空的有向图
   G = nx.DiGraph()

   # 添加节点
   G.add_nodes_from([‘AR2200’, ‘S5700’])

   # 添加边
   G.add_edge(‘AR2200’, ‘S5700’)

   # 打印图的信息
   for node in G.nodes():
   print(f”Node: {node}”)
   for edge in G.edges():
   print(f”Edge: {edge[0]} -> {edge[1]}”)
   `` - 优点： -networkx库功能强大，可以方便地进行图结构的各种操作，如计算最短路径、节点度等，适用于复杂网络拓扑的分析和描述。 - 缺点： - 对于初次接触的人来说，理解和使用该库可能需要一定的学习成本，特别是涉及到更复杂的图算法和应用场景时。 4. **总结**： - 使用ensp可以直观地绘制华为网络拓扑图并进行设备配置模拟。而通过编程如使用networkx`库，可以以代码形式描述网络拓扑结构，便于进一步的分析和处理。对于基础薄弱的用户，需要逐步学习ensp的操作和相关编程库的使用，通过实践不断积累经验。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
