PLC梯形图的解析如何？

Question

按下启动按钮M1.0一次，5秒后B灯Q2.1亮起，10秒后A灯Q2.0亮起。
按下停止按钮M1.1，AB亮灯立即熄灭；
按下启动按钮两次，A立即亮，按下停止按钮5秒后，A灯熄灭，若不按停止按钮，则A灯10秒后自动熄灭。

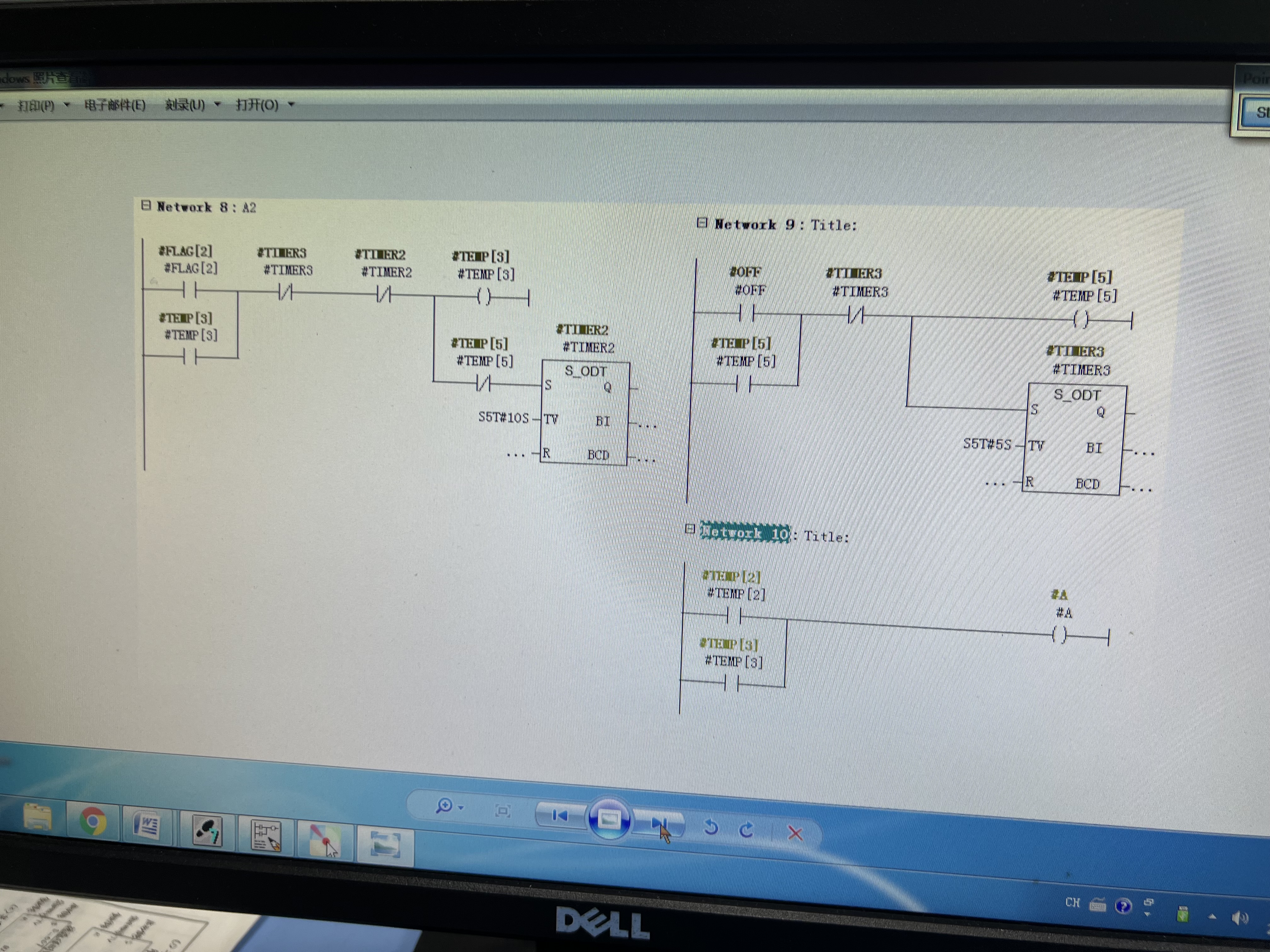

PLC有如下STEP7软件编程上述问题的梯形图，但是不理解其含义，需要知道具体每个节点的含义表示什么

，

，

，

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

PLC梯形图的解析

梯形图是一种常用的PLC编程语言，用于描述控制逻辑。下面是对你的梯形图的解析：

1. 按下启动按钮M1.0一次，5秒后B灯Q2.1亮起：
   • M1.0是启动按钮，Q2.1是B灯。
   • 5秒后是指在M1.0按下后经过5秒后Q2.1才亮起。
2. 10秒后A灯Q2.0亮起：
   • Q2.0是A灯。
   • 10秒后是指在M1.0按下后经过10秒后Q2.0才亮起。
3. 按下停止按钮M1.1，AB亮灯立即熄灭：
   • M1.1是停止按钮。
   • AB亮灯是指Q2.0和Q2.1两个灯。
   • 立即熄灭是指在M1.1按下后立即熄灭AB亮灯。
4. 按下启动按钮两次，A立即亮：
   • 两次是指M1.0按下两次。
   • A立即亮是指Q2.0立即亮起。
5. 按下停止按钮5秒后，A灯熄灭：
   • 5秒后是指在M1.1按下后经过5秒后Q2.0才熄灭。
6. 若不按停止按钮，则A灯10秒后熄灭：
   • 若是指在M1.0按下后经过10秒后Q2.0才熄灭，但是在这10秒内没有按下停止按钮M1.1。

总的来说，这个梯形图描述了一个简单的控制逻辑：启动按钮M1.0按下后，A灯和B灯会相继亮起，停止按钮M1.1按下后，A灯和B灯会熄灭。
