音调调节电路的设计仿真任务单(关键词-电路图)

Question

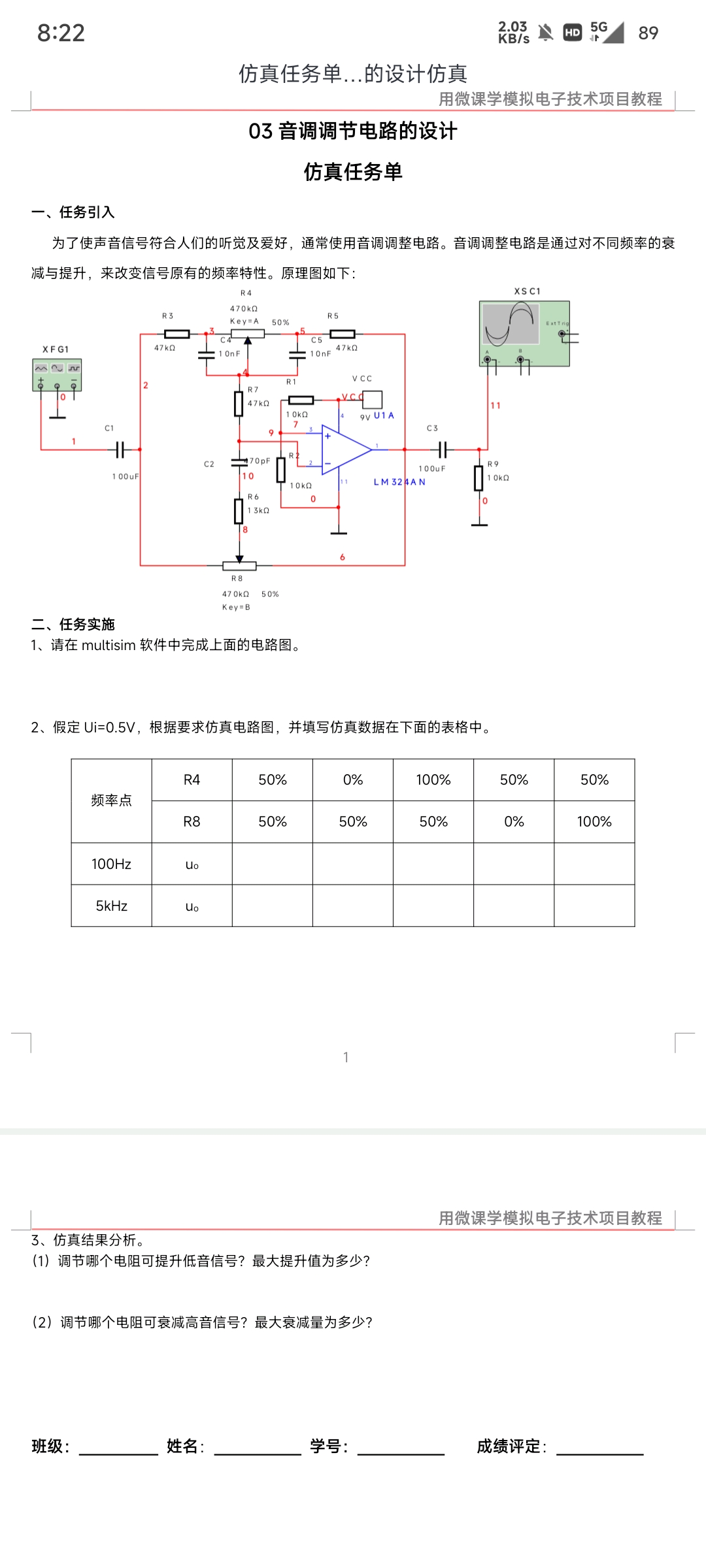

谁能帮我完成请在multisim软件中完成上面的电路图悬赏10元

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。

如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

音调调节电路的设计与仿真指导

根据您提供的任务单，我将指导您如何在Multisim中完成音调调节电路的设计与仿真。

电路图构建步骤

1. 打开Multisim软件

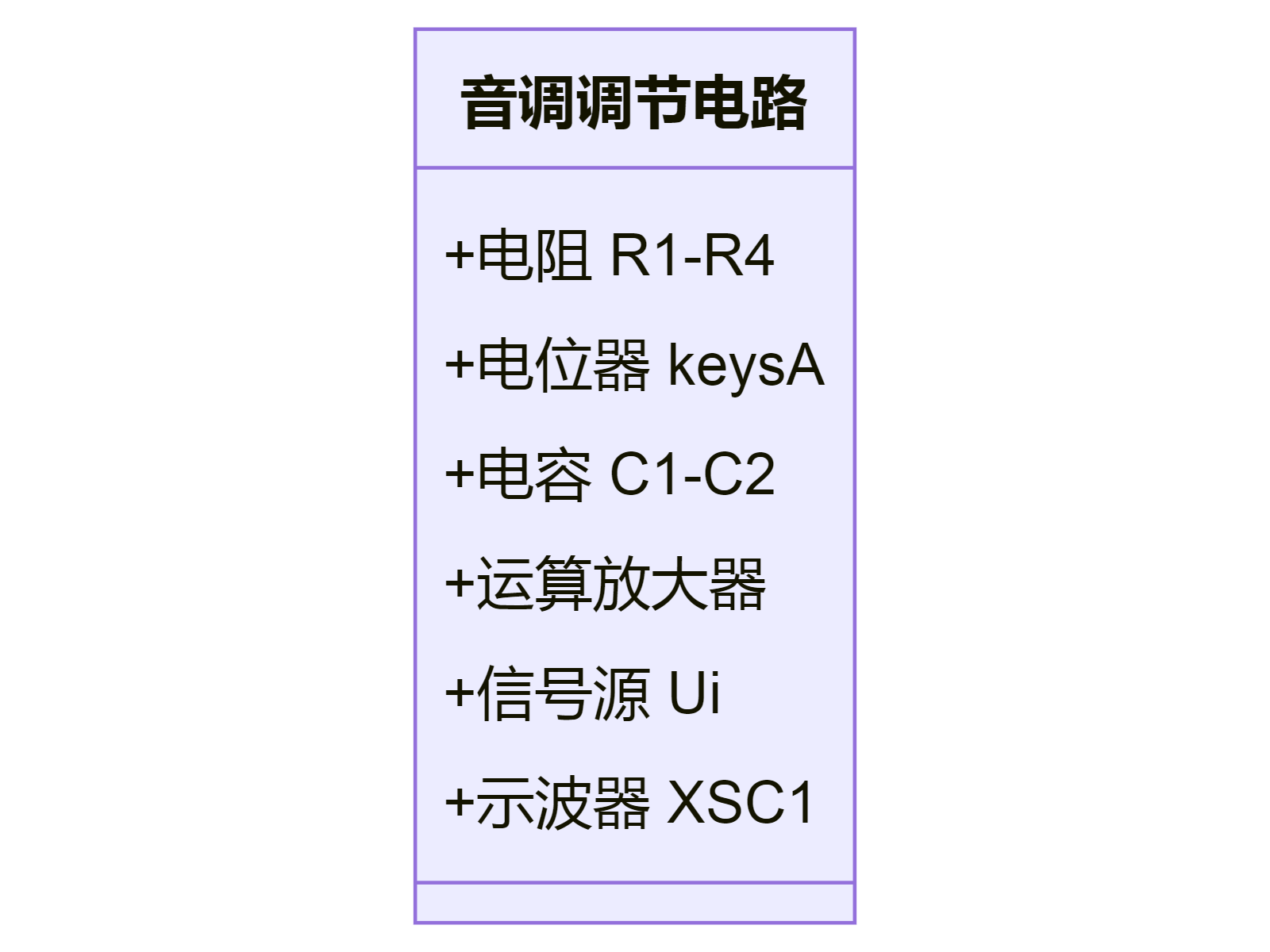

2. 按照任务单中的电路图添加以下元件：

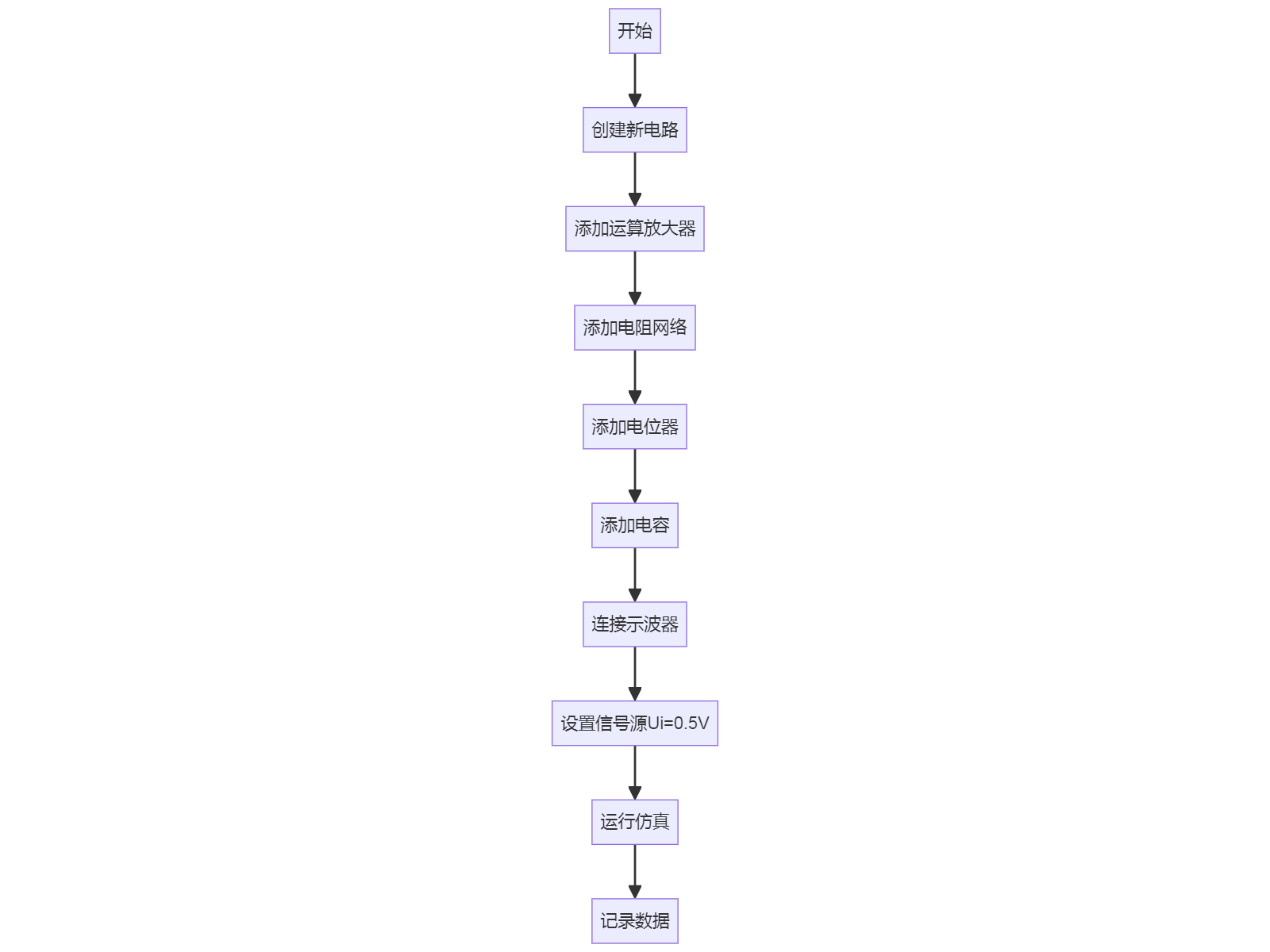

具体操作流程

仿真分析要点

1. 低音信号调节：
   • 调节电位器keysA可以提升低音信号
   • 最大提升值需要通过仿真测量，通常在10-20dB范围

1. 高音信号衰减：
   • 调节R4电阻可以衰减高音信号
   • 最大衰减量需要通过仿真测量，通常在-10--20dB范围

仿真结果记录表

建议创建如下表格记录数据：

频率(Hz)	输入电压(V)	输出电压(V)	增益(dB)
20	0.5
100	0.5
1000	0.5
10000	0.5

注意事项

1. 确保所有元件参数与电路图一致
2. 连接线路时要避免短路
3. 仿真前检查所有接地连接
4. 使用交流分析(AC Analysis)来观察频率响应

如果您需要更详细的Multisim操作指导或电路分析，可以提供更清晰的电路图图片，我可以给出更具体的元件参数和连接方式。
