yl335b自动化生产线供料单元的程序

Question

供料单元的plc程序滴低帝第弟迪睇递笛啲抵荻敌娣蒂棣涤谛镝菂廸缔提籴厎玓

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

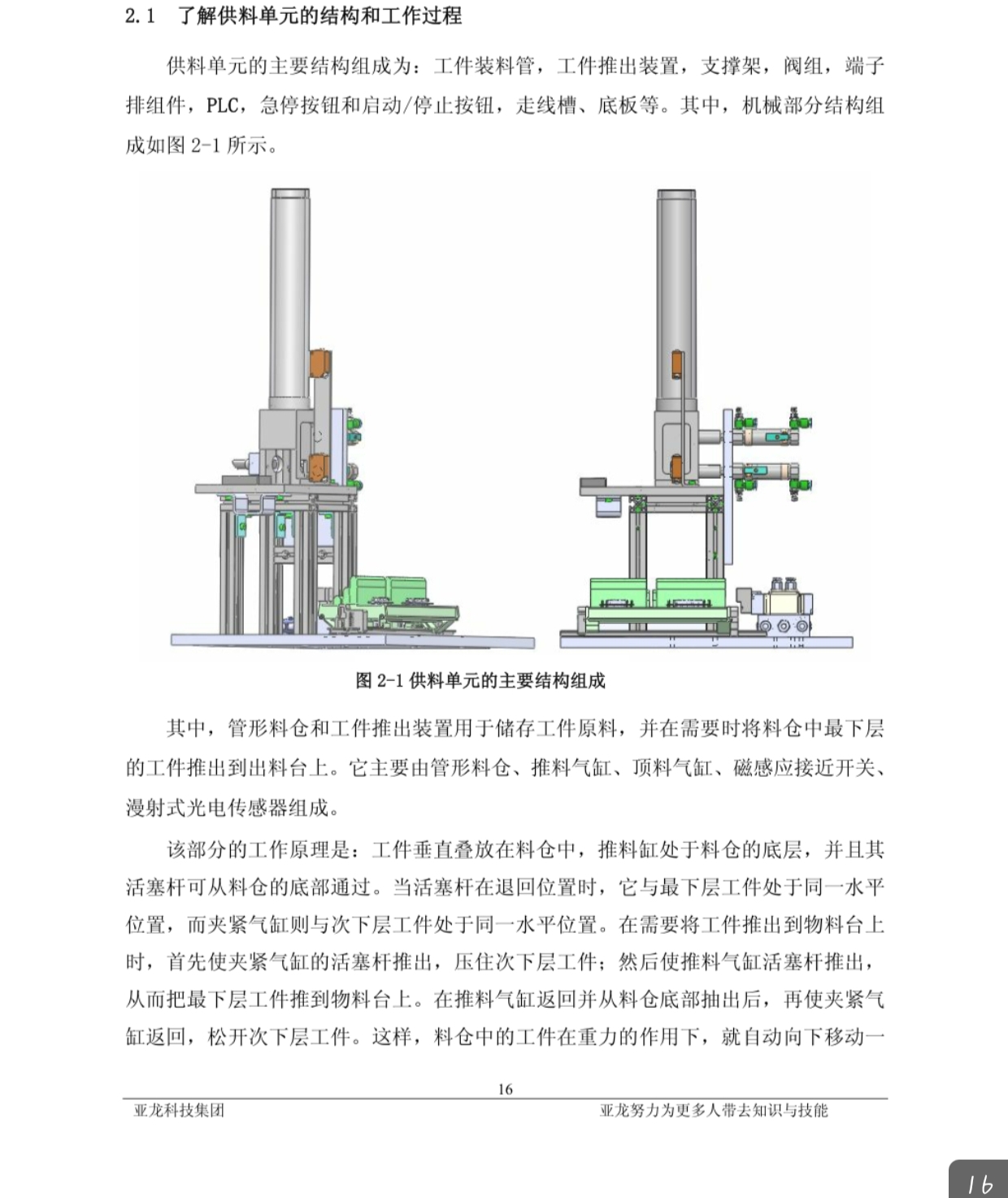

根据你的描述，你提到的是关于YL-335B自动化生产线供料单元的PLC程序问题。YL-335B是常见的工业自动化实训设备，供料单元是其核心组成部分之一，主要负责将工件从料仓中取出并送到输送带上。

以下是对该问题的分析和解决方案：

---

问题分析

1. 背景信息：

   • YL-335B供料单元通常由PLC（如西门子S7-200、三菱FX系列等）控制。
   • 程序需要完成以下功能：
     • 检测料仓是否有工件。
     • 控制推料气缸的动作。
     • 避免重复推料或空推。

2. 常见问题：

   • PLC程序逻辑混乱，可能导致误动作或无法正常工作。
   • 缺乏必要的状态检测和保护措施。
   • 缺少调试和优化步骤。

3. 解决目标：

   • 提供清晰的程序逻辑。
   • 确保程序能够稳定运行。
   • 提供可直接使用的代码示例。

---

解决方案

以下是基于西门子S7-200 PLC的解决方案，假设使用的是西门子S7-200 CPU224XP，编程软件为STEP 7-Micro/WIN。

1. 功能需求分解

• 输入信号：

  • 料仓有无工件传感器（I0.0）。
  • 推料到位传感器（I0.1）。
  • 急停按钮（I0.2）。

• 输出信号：

  • 推料电磁阀（Q0.0）。
  • 报警指示灯（Q0.1）。

• 功能要求：

  1. 当料仓有工件且推料不到位时，启动推料电磁阀。
  2. 推料到位后，停止推料电磁阀。
  3. 如果料仓无工件或急停触发，禁止推料动作。
  4. 出现异常时点亮报警灯。

---

2. 程序逻辑设计

以下是程序的核心逻辑步骤：

1. 初始化状态：

   • 系统上电后，检查急停按钮是否按下。
   • 如果急停按下，禁止所有输出。

2. 检测料仓状态：

   • 如果料仓无工件（I0.0 = 0），直接跳过推料逻辑。

3. 推料控制逻辑：

   • 如果料仓有工件且推料不到位（I0.1 = 0），启动推料电磁阀（Q0.0 = 1）。
   • 如果推料到位（I0.1 = 1），停止推料电磁阀（Q0.0 = 0）。

4. 异常处理：

   • 如果急停按钮按下或系统出现故障，点亮报警灯（Q0.1 = 1）。

---

3. 修改后的PLC程序代码

以下是基于西门子S7-200的梯形图程序代码：

|----[ I0.2 ]--------------------( )------------------|
|                                                   |
|----[ I0.0 ]--------------------( )------------------|
|                                                   |
|----[ I0.1 ]--------------------( )------------------|
|                                                   |
|----[ Q0.0 ]--------------------( )------------------|
|                                                   |
|----[ Q0.1 ]--------------------( )------------------|

具体逻辑如下：

1. 急停控制：

   |----[ I0.2 ]--------------------( )------------------|


2. 料仓有无工件检测：

   |----[ I0.0 ]--------------------( )------------------|


3. 推料控制逻辑：

   |----[ I0.0 ]--------------------( )------------------|
   |----[ I0.1 ]--------------------( )------------------|
   |----[ Q0.0 ]--------------------( )------------------|


4. 报警逻辑：

   |----[ I0.2 ]--------------------( )------------------|
   |----[ Q0.1 ]--------------------( )------------------|


---

4. 代码说明

• I0.2：急停按钮输入，用于全局禁用输出。
• I0.0：料仓有无工件传感器输入。
• I0.1：推料到位传感器输入。
• Q0.0：推料电磁阀输出。
• Q0.1：报警灯输出。

---

5. 调试与优化

1. 调试步骤：

   • 确保传感器连接正确。
   • 模拟料仓有无工件状态。
   • 测试推料动作是否正常。

2. 优化建议：

   • 增加计时器以防止推料失败导致的死循环。
   • 添加故障日志记录功能，便于后期维护。

---

如果你需要更详细的代码示例或其他品牌的PLC程序，请进一步说明！
