使用kabeja将dxf文件写入jpg文件，有部分dxfInsert无法显示

Question

我使用java的kabeja组件编写代码，将 dxf文件内 dxfLine框内的内容写到jpg文件里，其他 dxfText, dxfMText, dxfLine等都处理正常，只是发现部分 dxfInsert和子类无法在正常的位置显示

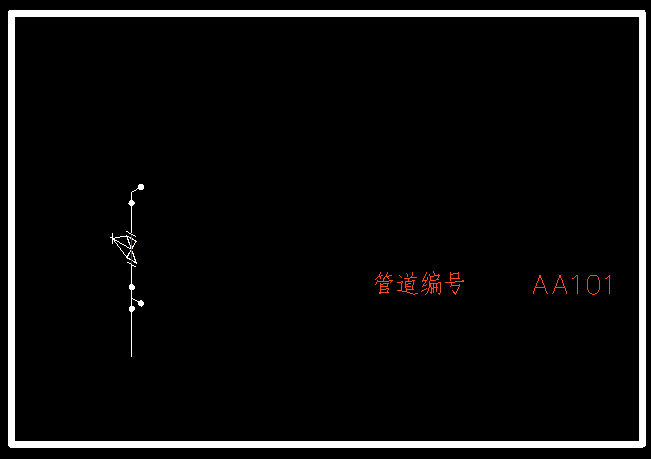

以下是DXF文件内容

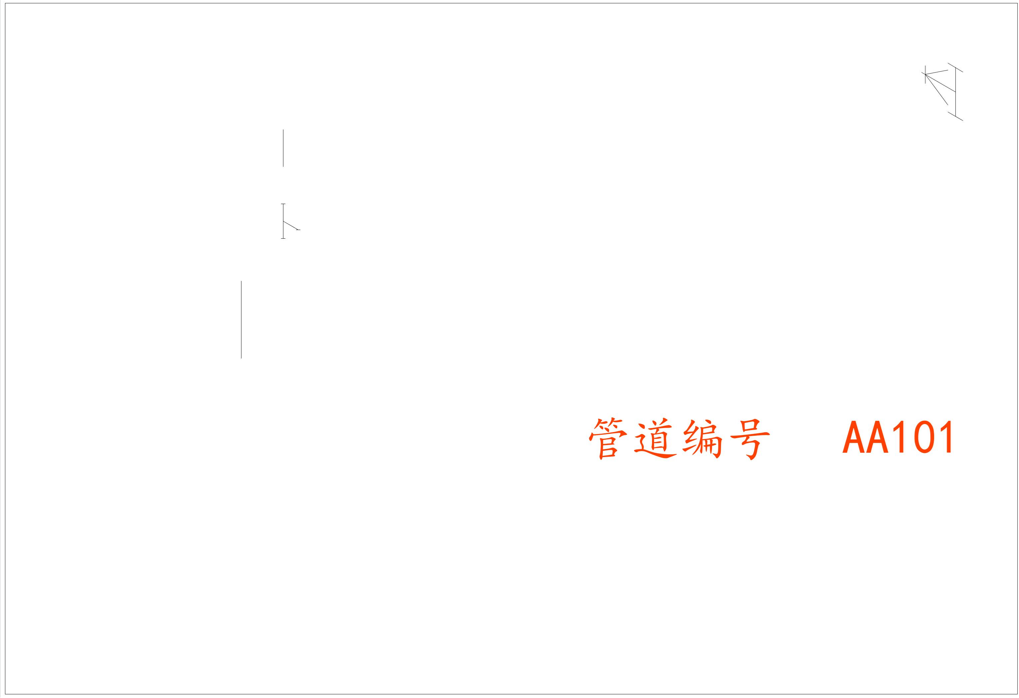

以下是程序生成的图片

以下是部分代码：

public static List<DXFEntity> getEntities(String fileName) {
        List<DXFEntity> list = new ArrayList<>();
        try {
            Parser parser = ParserBuilder.createDefaultParser();
            parser.parse(new FileInputStream(fileName), "utf-8");
            DXFDocument doc = parser.getDocument();

            Iterator<DXFLayer> layers = doc.getDXFLayerIterator();
            while (layers.hasNext()) {
                DXFLayer layer = layers.next();
                Iterator<String> types = layer.getDXFEntityTypeIterator();
                while (types.hasNext()) {
                    String type = types.next();
                    List<DXFEntity> entities = layer.getDXFEntities(type);
                    list.addAll(entities);
                    for (DXFEntity entity: entities) {
                        if (entity.getColor() == 256) {
                            entity.setColor(layer.getColor());
                        }
                        if (entity.getColor() == 0) {
                            entity.setColor(layer.getColor());
                        }
                        if (!layer.isVisible()) entity.setVisibile(false);
                        if ("ByLayer".equals(entity.getLineType())) {
                            entity.setLineType(layer.getLineType());
                        }

                        if (entity.getClass() == DXFInsert.class) {
                            DXFInsert insert = (DXFInsert) entity;
                            processInsert(insert, doc, list);
                        }
                    }
                }
            }
        } catch (Exception e) {
        }
        return list;
    }

```java
private static void processInsert(DXFInsert insert, DXFDocument doc, List<DXFEntity> list) {
        DXFBlock block = doc.getDXFBlock(insert.getBlockID());
        if (block != null) {
            Iterator<DXFEntity> entities = block.getDXFEntitiesIterator();
            while (entities.hasNext()) {
                DXFEntity entity = entities.next();
                // 如果是嵌套块，递归处理
                if (entity instanceof DXFInsert) {
                    processInsert((DXFInsert)entity, doc, list);
                }
                // 计算实体的实际位置
                if (entity instanceof DXFText) {
                    DXFText text = (DXFText) entity;
                    Point position = convertEntityPosition(insert, text.getInsertPoint());
                    text.setX(position.getX());
                    text.setY(position.getY());
                    text.setZ(position.getZ());
                }
                if (entity instanceof DXFMText) {
                    DXFMText text = (DXFMText) entity;
                    Point position = convertEntityPosition(insert, text.getInsertPoint());
                    text.setX(position.getX());
                    text.setY(position.getY());
                    text.setZ(position.getZ());
                }
                if (entity instanceof DXFLWPolyline) {
                    DXFLWPolyline line = (DXFLWPolyline) entity;
                    Iterator<DXFVertex> vertexs = line.getVertexIterator();
                    while (vertexs.hasNext()) {
                        DXFVertex vertex = vertexs.next();
                        Point position = convertEntityPosition(insert, vertex.getPoint());
                        vertex.setX(position.getX());
                        vertex.setY(position.getY());
                        vertex.setZ(position.getZ());
                    }
                }
                if (entity instanceof DXFLine) {
                    DXFLine line = (DXFLine) entity;
                    Point position = convertEntityPosition(insert, line.getStartPoint());
                    line.setStartPoint(position);
                    position = convertEntityPosition(insert, line.getEndPoint());
                    line.setEndPoint(position);
                }
                if (entity instanceof DXFLeader) {

                }
                if (entity instanceof DXFPoint) {

                }
                if (entity instanceof DXFHatch) {

                }
                if (entity instanceof DXFEllipse) {

                }
                list.add(entity);
            }
        }
    }

    //此处为豆包和元宝给的解决方法
    public static Point convertEntityPosition(DXFInsert insert, Point entityPoint) {
        // 获取插入点
        Point insertPoint = insert.getPoint();

        // 获取缩放比例(默认为1.0)
        double scaleX = insert.getScaleX();
        double scaleY = insert.getScaleY();
        double scaleZ = insert.getScaleZ();

        // 获取旋转角度(弧度)
        double rotation = Math.toRadians(insert.getRotate());

        // 获取实体在块中的原始位置
        //Point entityPoint = getEntityReferencePoint(entity);

        // 应用缩放
        double scaledX = entityPoint.getX() * scaleX;
        double scaledY = entityPoint.getY() * scaleY;
        double scaledZ = entityPoint.getZ() * scaleZ;

        // 应用旋转
        double rotatedX = scaledX * Math.cos(rotation) - scaledY * Math.sin(rotation);
        double rotatedY = scaledX * Math.sin(rotation) + scaledY * Math.cos(rotation);
        double rotatedZ = scaledZ;

        // 应用平移(插入点)
        double finalX = insertPoint.getX() + rotatedX;
        double finalY = insertPoint.getY() + rotatedY;
        double finalZ = insertPoint.getZ() + rotatedZ;

        return new Point(finalX, finalY, finalZ);
    }


以下遍历list，将dxftext, dxfline等写入图片

```

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

从你的描述来看，问题主要集中在 DXFInsert 的处理上，特别是某些插入块（DXFInsert）无法正确显示或位置不正确。以下是对问题的分析以及解决方案。

---

问题分析

1. DXFInsert 的位置计算问题：

   • DXFInsert 是一个引用块的实体，其实际位置由插入点（insertPoint）、缩放比例（scale）、旋转角度（rotation）以及块定义中的几何变换决定。
   • 如果位置计算逻辑不完整或错误，可能导致插入块显示位置偏移或不正确。

2. 嵌套块的处理问题：

   • 如果插入块中包含嵌套块（DXFInsert），需要递归处理这些嵌套块，并确保它们的位置和几何变换被正确应用。

3. 代码中的潜在问题：

   • 在 processInsert 方法中，虽然对 DXFInsert 进行了递归处理，但没有明确说明如何处理块的几何变换（如缩放、旋转等）。
   • 对于 convertEntityPosition 方法的实现未提供，可能会影响位置转换的准确性。

4. 其他潜在问题：

   • DXFInsert 的子实体（如 DXFText, DXFLine 等）可能依赖于块的局部坐标系，如果未正确转换到全局坐标系，也可能导致显示问题。

---

解决方案

1. 完善 convertEntityPosition 方法

convertEntityPosition 方法需要考虑插入块的缩放、旋转和平移等因素。以下是改进后的实现：

private static Point convertEntityPosition(DXFInsert insert, Point point) {
    double x = point.getX();
    double y = point.getY();
    double z = point.getZ();

    // 应用插入点的平移
    x += insert.getInsertPoint().getX();
    y += insert.getInsertPoint().getY();
    z += insert.getInsertPoint().getZ();

    // 应用旋转角度
    double rotation = Math.toRadians(insert.getRotation());
    double cosTheta = Math.cos(rotation);
    double sinTheta = Math.sin(rotation);

    double rotatedX = x * cosTheta - y * sinTheta;
    double rotatedY = x * sinTheta + y * cosTheta;

    x = rotatedX;
    y = rotatedY;

    // 应用缩放比例
    x *= insert.getScaleFactorX();
    y *= insert.getScaleFactorY();

    return new Point(x, y, z);
}

2. 修改 processInsert 方法

在处理嵌套块时，确保递归调用时正确传递几何变换信息。以下是改进后的代码：

private static void processInsert(DXFInsert insert, DXFDocument doc, List<DXFEntity> list) {
    DXFBlock block = doc.getDXFBlock(insert.getBlockID());
    if (block != null) {
        Iterator<DXFEntity> entities = block.getDXFEntitiesIterator();
        while (entities.hasNext()) {
            DXFEntity entity = entities.next();

            // 如果是嵌套块，递归处理
            if (entity instanceof DXFInsert) {
                DXFInsert nestedInsert = (DXFInsert) entity;
                // 将当前插入块的几何变换传递给嵌套块
                nestedInsert.setInsertPoint(convertEntityPosition(insert, nestedInsert.getInsertPoint()));
                nestedInsert.setRotation(insert.getRotation() + nestedInsert.getRotation());
                nestedInsert.setScaleFactorX(insert.getScaleFactorX() * nestedInsert.getScaleFactorX());
                nestedInsert.setScaleFactorY(insert.getScaleFactorY() * nestedInsert.getScaleFactorY());
                processInsert(nestedInsert, doc, list);
            }

            // 处理其他实体
            if (entity instanceof DXFText) {
                DXFText text = (DXFText) entity;
                Point position = convertEntityPosition(insert, text.getInsertPoint());
                text.setX(position.getX());
                text.setY(position.getY());
                text.setZ(position.getZ());
            }
            if (entity instanceof DXFMText) {
                DXFMText mtext = (DXFMText) entity;
                Point position = convertEntityPosition(insert, mtext.getInsertPoint());
                mtext.setX(position.getX());
                mtext.setY(position.getY());
                mtext.setZ(position.getZ());
            }
            if (entity instanceof DXFLWPolyline) {
                DXFLWPolyline polyline = (DXFLWPolyline) entity;
                Iterator<DXFVertex> vertices = polyline.getVertexIterator();
                while (vertices.hasNext()) {
                    DXFVertex vertex = vertices.next();
                    Point position = convertEntityPosition(insert, vertex.getPoint());
                    vertex.setX(position.getX());
                    vertex.setY(position.getY());
                    vertex.setZ(position.getZ());
                }
            }
            if (entity instanceof DXFLine) {
                DXFLine line = (DXFLine) entity;
                Point startPoint = convertEntityPosition(insert, line.getStartPoint());
                line.setStartPoint(startPoint);
                Point endPoint = convertEntityPosition(insert, line.getEndPoint());
                line.setEndPoint(endPoint);
            }
        }
    }
}

3. 调整主方法

在主方法中，确保所有实体的几何变换都已正确应用。以下是调整后的代码片段：

public static List<DXFEntity> getEntities(String fileName) {
    List<DXFEntity> list = new ArrayList<>();
    try {
        Parser parser = ParserBuilder.createDefaultParser();
        parser.parse(new FileInputStream(fileName), "utf-8");
        DXFDocument doc = parser.getDocument();

        Iterator<DXFLayer> layers = doc.getDXFLayerIterator();
        while (layers.hasNext()) {
            DXFLayer layer = layers.next();
            Iterator<String> types = layer.getDXFEntityTypeIterator();
            while (types.hasNext()) {
                String type = types.next();
                List<DXFEntity> entities = layer.getDXFEntities(type);
                list.addAll(entities);

                for (DXFEntity entity : entities) {
                    if (entity.getColor() == 256) {
                        entity.setColor(layer.getColor());
                    }
                    if (entity.getColor() == 0) {
                        entity.setColor(layer.getColor());
                    }
                    if (!layer.isVisible()) {
                        entity.setVisible(false);
                    }
                    if ("ByLayer".equals(entity.getLineType())) {
                        entity.setLineType(layer.getLineType());
                    }

                    if (entity instanceof DXFInsert) {
                        DXFInsert insert = (DXFInsert) entity;
                        processInsert(insert, doc, list);
                    }
                }
            }
        }
    } catch (Exception e) {
        e.printStackTrace(); // 添加异常打印以便调试
    }
    return list;
}

---

总结

通过以上改进：

1. 完善了 convertEntityPosition 方法，确保插入块及其子实体的位置计算正确。
2. 在 processInsert 方法中，递归处理嵌套块，并正确传递几何变换信息。
3. 主方法中确保所有实体的几何变换都被正确应用。

这样可以解决大部分 DXFInsert 无法正确显示的问题。如果仍有问题，请检查 DXF 文件的具体内容或提供更多上下文信息以便进一步分析。
