这个RC振荡器怎么用虚拟机仿真

Question

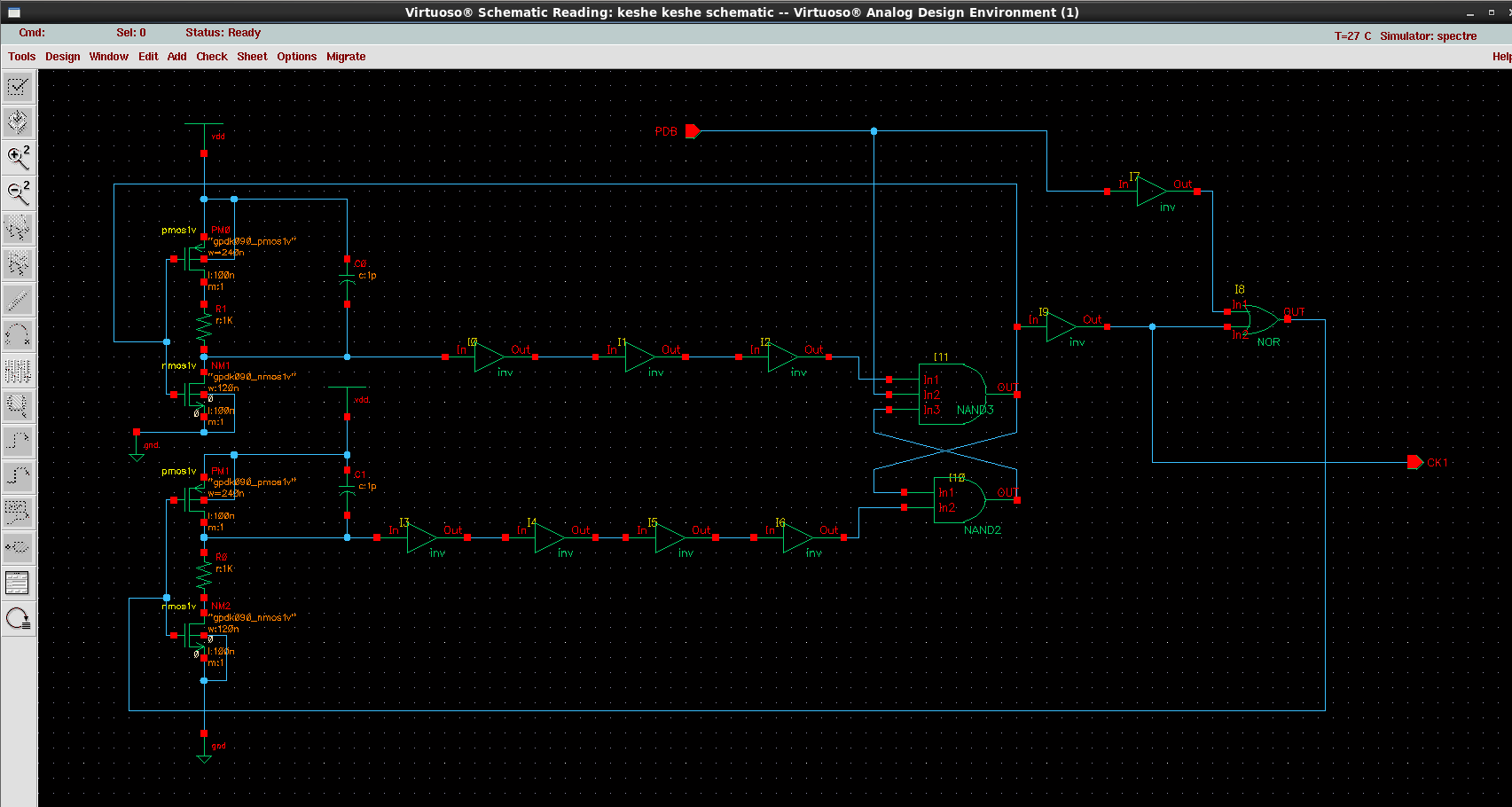

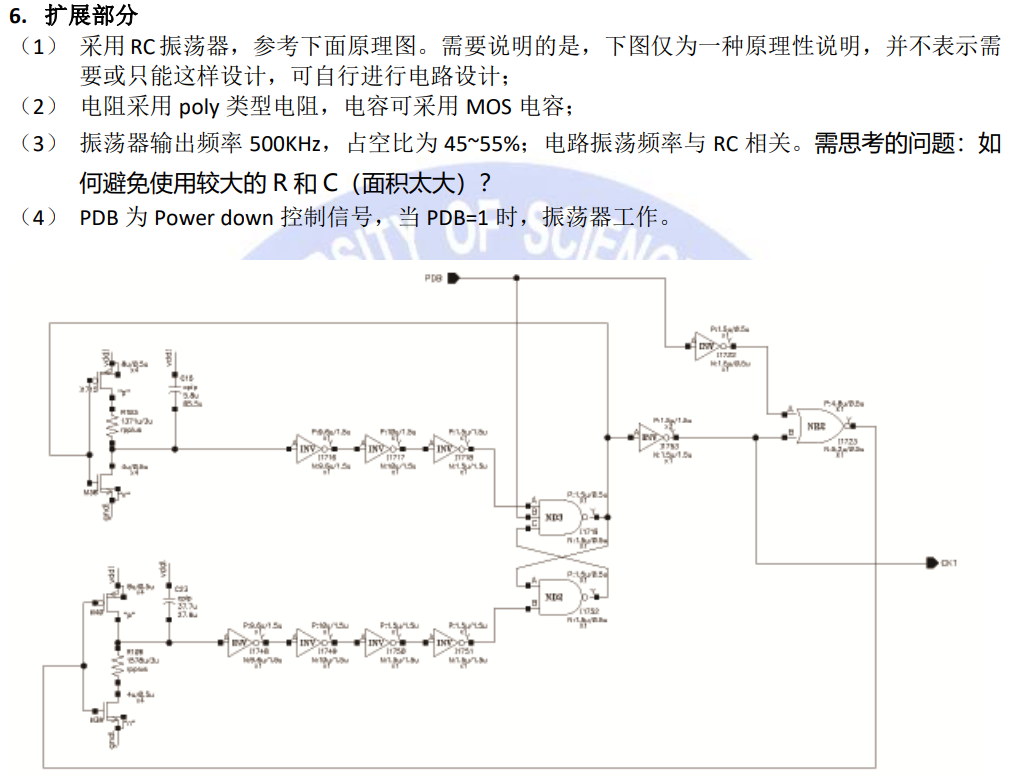

麻烦大家帮忙看一下，用cadence软件这个电路原理图怎么进行仿真呀？可以有偿求

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

RC振荡器仿真

你想使用 Cadence 软件在虚拟机中仿真 RC 振荡器电路原理图。下面是一个简单的步骤指南：

1. 创建仿真模型：在 Cadence 中，创建一个新的仿真模型，选择 "Analog Design" -> "RC Oscillator"，然后输入电路的参数，例如电阻、电容、电压源等。
2. 设置仿真参数：在仿真模型中，设置仿真参数，例如仿真时间、采样率、仿真步长等。
3. 仿真：点击 "Run" 按钮开始仿真， Cadence 将根据设置的参数对电路进行仿真，并生成仿真结果。
4. 结果分析：在仿真结果中，你可以看到电路的振荡频率、振幅、相位等参数。

以下是一个简单的 Cadence 仿真脚本，用于仿真 RC 振荡器：

// RC Oscillator model
module rc_oscillator(
    input  wire  vdd,
    input  wire  gnd,
    output wire  vout
);

    // RC components
    parameter R = 1k;
    parameter C = 10nF;

    // Voltage source
    voltage_source vsrc(vdd, gnd, 1V);

    // RC network
    rc_network rc(R, C, vsrc.out, vout);

endmodule

// RC network model
module rc_network(
    input  wire  vin,
    output wire  vout,
    parameter R,
    parameter C
);

    // RC network equation
    wire vout = vin * (R / (R + 1/(2*pi*C)));

endmodule

这个脚本定义了一个 RC 振荡器模型，包括电阻、电容和电压源。然后，在仿真中，你可以设置仿真参数，例如仿真时间、采样率等，并生成仿真结果。

请注意，这只是一个简单的示例，实际的仿真模型可能需要更多的参数和复杂的电路结构。
