quartus2校时电路

Question

数电课程，要用quartus做一个数字钟，现在卡在了校时模块，不要用代码实现，使用与非门实现，到最后要封装，

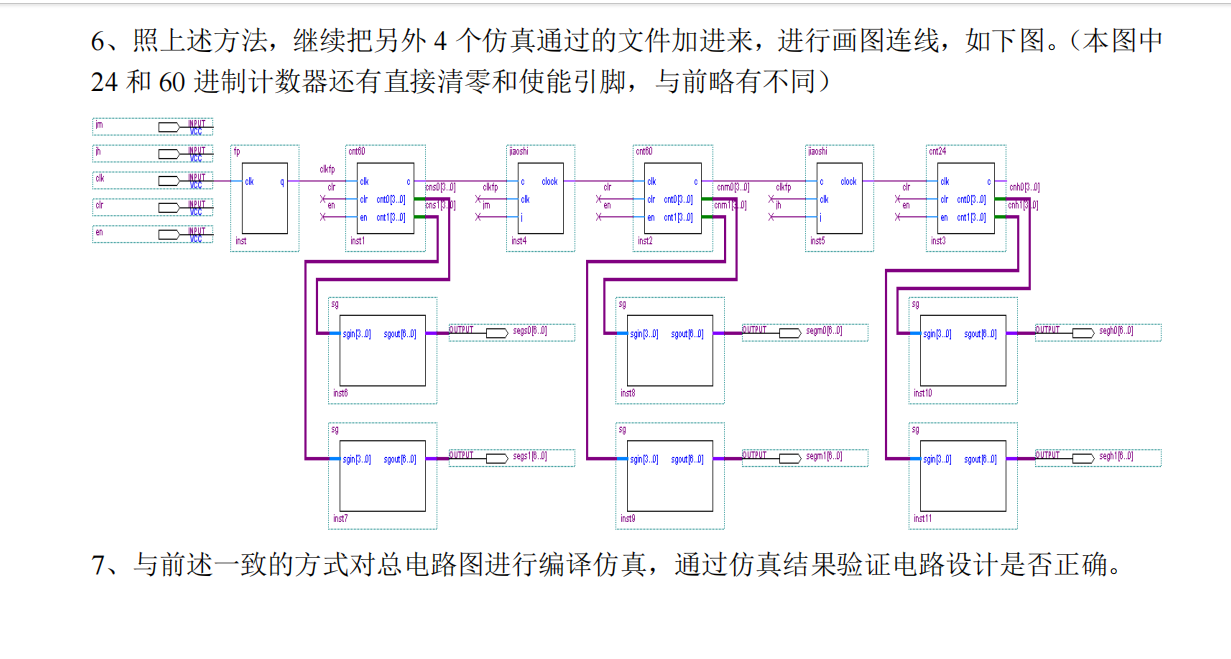

像图片中的结果一样，要怎么做呢

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

Quartus II数字钟设计

你想使用Quartus II设计一个数字钟，使用与非门实现校时模块，并最终封装成一个可用的电路。下面是一个简单的设计步骤：

1. 创建一个新的Quartus II项目，选择"Digital Standard"作为项目类型。
2. 在 Quartus II 的主界面中，创建一个新的模块，名称为"Clock_Module"。
3. 在 Clock_Module 中，添加以下组件：
   • 一个 7 位二进制计数器（用于显示小时）
   • 一个 6 位二进制计数器（用于显示分钟）
   • 一个 6 位二进制计数器（用于显示秒）
   • 一个 1 位二进制计数器（用于显示 AM/PM）
4. 使用与非门实现计数器的逻辑。例如，使用 D flip-flop 实现计数器的存储和计数。
5. 在 Clock_Module 中，添加一个时钟信号（ Clock Signal），用于控制计数器的工作。
6. 使用 Quartus II 的封装工具将 Clock_Module 封装成一个可用的电路。
7. 在 Quartus II 的主界面中，添加一个新的模块，名称为"Clock"，将 Clock_Module 封装到其中。
8. 在 Clock 模块中，添加一个显示器（ Display），用于显示数字钟的显示结果。

图片中的结果

图片中的结果可能是使用 Quartus II 的封装工具将 Clock_Module 封装成一个可用的电路，并将其连接到一个显示器上，显示数字钟的显示结果。

提示

• 在设计时，可以使用 Quartus II 的仿真工具来验证电路的正确性。
• 在封装时，可以使用 Quartus II 的封装工具来生成电路板的 Gerber 文件。
• 在实际实现时，可以使用 Quartus II 的 synthesis 工具来将电路板的 Verilog 代码转换为实际的电路板。
