这个蜂鸣器为什么不响啊（proteus仿真）

Question

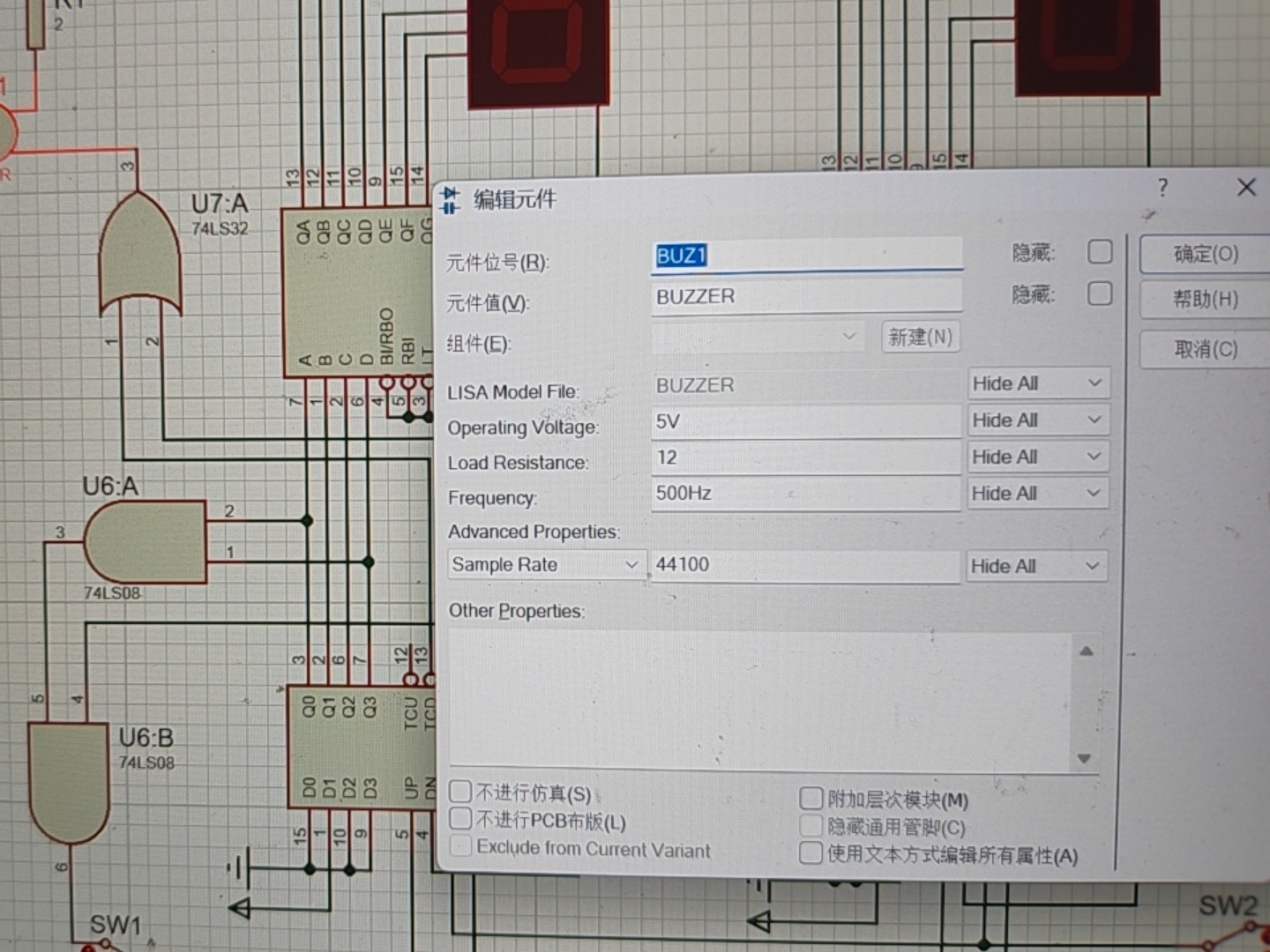

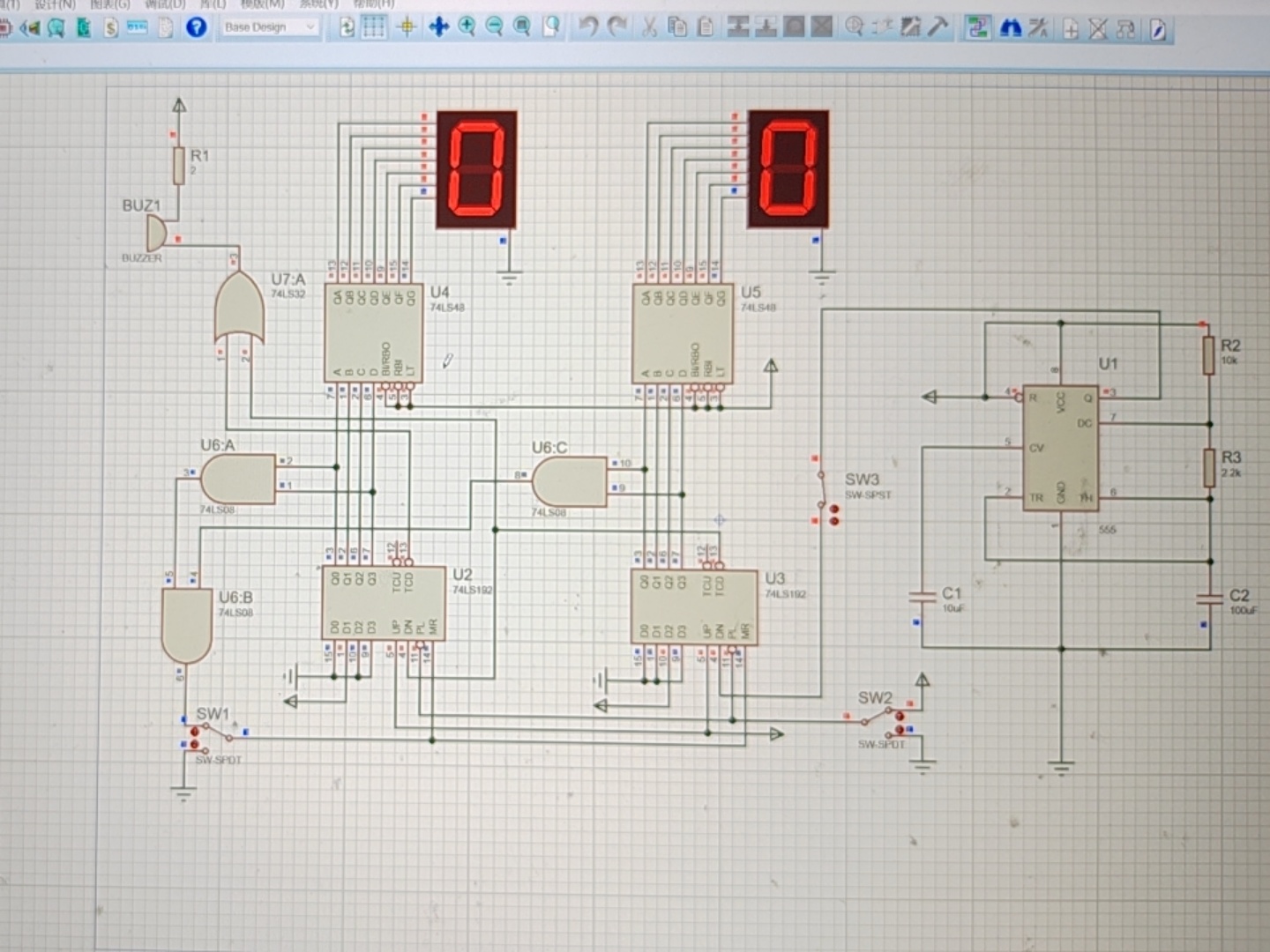

这个运行仿真后，蜂鸣器下方有脉冲信号，但是蜂鸣器就是不响，求解决方法，谢谢

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据你的描述，在Proteus仿真环境中，蜂鸣器下方显示有脉冲信号，但蜂鸣器没有发出声音。这种情况可能是由以下几个原因导致的。以下是详细的排查步骤和解决方案：

---

1. 检查蜂鸣器类型

蜂鸣器分为两种类型：有源蜂鸣器 和 无源蜂鸣器。

• 有源蜂鸣器：内部自带振荡电路，只需要提供直流电压即可发声。
• 无源蜂鸣器：需要外部提供方波信号来驱动。

解决方案：

• 如果使用的是无源蜂鸣器，确保你在代码中生成了适当的方波信号（例如50%占空比的PWM信号）。
• 如果使用的是有源蜂鸣器，检查是否正确连接电源。

---

2. 检查引脚配置

在Proteus仿真中，确保蜂鸣器连接到正确的控制引脚，并且该引脚的输出模式设置为推挽输出或开漏输出。

解决方案：

• 在代码中确保蜂鸣器控制引脚被正确配置为输出模式。例如，在STM32中可以使用以下代码：

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  __HAL_RCC_GPIOA_CLK_ENABLE(); // 启动GPIO时钟
  GPIO_InitStruct.Pin = GPIO_PIN_8; // 假设蜂鸣器连接到PA8
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出模式
  GPIO_InitStruct.Pull = GPIO_NOPULL; // 无上下拉
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; // 低速模式
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);


---

3. 检查脉冲信号频率

蜂鸣器通常对特定频率范围内的信号敏感。如果信号频率过高或过低，蜂鸣器可能不会发声。

解决方案：

• 确保生成的脉冲信号频率在蜂鸣器的工作范围内（通常为1kHz~4kHz）。例如，在STM32中可以使用TIM定时器生成PWM信号：

  TIM_HandleTypeDef htim2;

  void MX_TIM2_Init(void) {
    TIM_ClockConfigTypeDef sClockSourceConfig = {0};
    TIM_MasterConfigTypeDef sMasterConfig = {0};

    htim2.Instance = TIM2;
    htim2.Init.Prescaler = 72 - 1; // 分频系数
    htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim2.Init.Period = 999;       // 自动重载值（频率 = 72MHz / (Prescaler+1) / (Period+1)）
    htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    htim2.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
    if (HAL_TIM_Base_Init(&htim2) != HAL_OK) {
      Error_Handler();
    }
    sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;
    if (HAL_TIM_ConfigClockSource(&htim2, &sClockSourceConfig) != HAL_OK) {
      Error_Handler();
    }
    sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
    sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
    if (HAL_TIMEx_MasterConfigSynchronization(&htim2, &sMasterConfig) != HAL_OK) {
      Error_Handler();
    }
  }

  void Play_Buzzer(void) {
    HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1); // 启动PWM通道
    __HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_1, 500); // 设置占空比（50%）
  }


---

4. 检查硬件连接

确保蜂鸣器在Proteus中的连接方式与实际硬件一致。例如：

• 蜂鸣器的正极是否连接到单片机的输出引脚？
• 蜂鸣器的负极是否接地？

解决方案：

• 在Proteus中检查蜂鸣器的符号是否正确。如果是无源蜂鸣器，通常需要一个PWM信号；如果是有源蜂鸣器，只需提供直流电平。

---

5. 检查Proteus仿真模型

有时Proteus的仿真模型可能存在错误，导致蜂鸣器无法正常工作。

解决方案：

• 尝试更换蜂鸣器型号，或者重新加载Proteus的库文件。
• 如果问题仍然存在，可以尝试使用其他仿真工具（如Multisim）验证结果。

---

6. 调试代码

在代码中添加调试信息，确认蜂鸣器控制引脚的状态是否符合预期。

示例代码：

void Play_Buzzer(void) {
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, GPIO_PIN_SET); // 输出高电平
  HAL_Delay(500); // 延迟500ms
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, GPIO_PIN_RESET); // 输出低电平
  HAL_Delay(500); // 延迟500ms
}

观察蜂鸣器是否在每次执行Play_Buzzer()函数时发出声音。

---

总结

按照上述步骤逐一排查问题，通常可以找到蜂鸣器不响的原因。如果问题仍未解决，请提供更多细节（例如使用的单片机型号、蜂鸣器类型、代码片段等），以便进一步分析。
