CST吸波反演计算吸波器的阻抗匹配

Question

设计了一个宽带吸波器，反演计算的阻抗匹配，为什么曲线折磨震荡

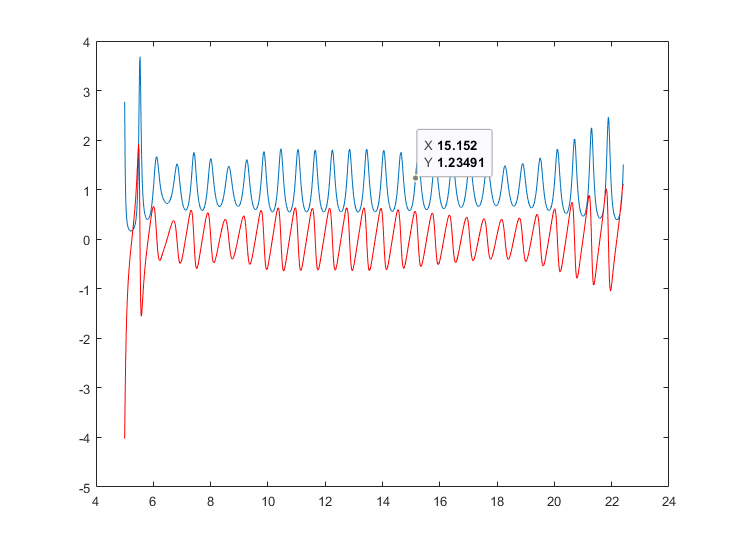

CST运行出来的吸波

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

CST吸波反演计算吸波器的阻抗匹配

你遇到了一个吸波器的阻抗匹配问题，使用CST进行反演计算，但是曲线折磨震荡，无法达到阻抗匹配的要求。

可能的原因：

1. 模型的准确性：CST模型的准确性对结果的影响很大。如果模型不准确，反演计算的结果也会不准确。
2. 参数的选择：吸波器的参数选择对阻抗匹配的影响很大。如果参数选择不当，曲线折磨震荡是正常的。
3. 计算的精度：CST计算的精度对结果的影响很大。如果计算的精度不高，曲线折磨震荡是正常的。

解决方案：

1. 验证模型的准确性：使用其他方法验证模型的准确性，例如使用实验数据或其他仿真工具。
2. 选择合适的参数：根据吸波器的设计要求选择合适的参数，例如选择合适的谐振器的参数。
3. 提高计算的精度：提高CST计算的精度，例如使用高精度的计算方法或增加计算的步数。
4. 使用优化算法：使用优化算法来优化吸波器的参数，例如使用Genetic Algorithm或Particle Swarm Optimization。

代码示例：

% 优化算法
opt = optimoptions(@ga, 'PopulationSize', 50, 'Generations', 100);
[x, fval] = ga(@objective, 5, [], [], [], [], [], [], opt);

% 目标函数
function f = objective(x)
    % 计算吸波器的阻抗
    Z = ...; % 计算阻抗的公式
    % 计算目标函数
    f = sum((abs(Z) - 1).^2);
end

注意：上面的代码只是一个示例，实际情况中需要根据具体的需求和模型来修改。
