嘉立创pcb 3D模型不对

Question

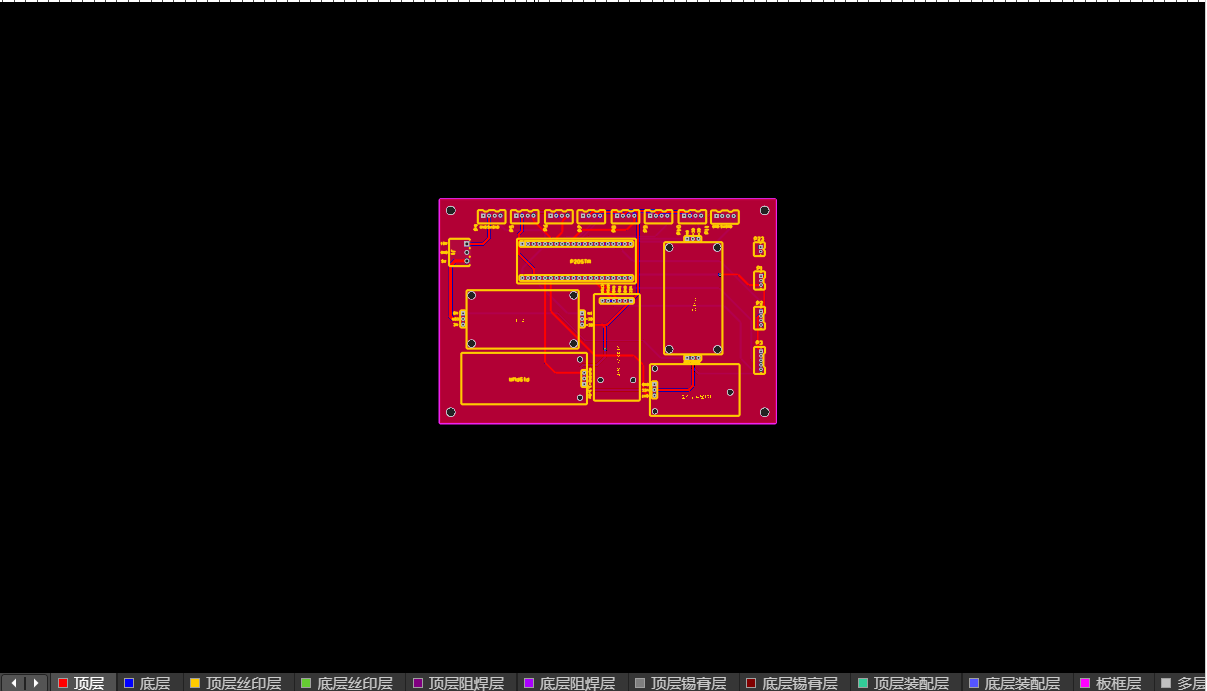

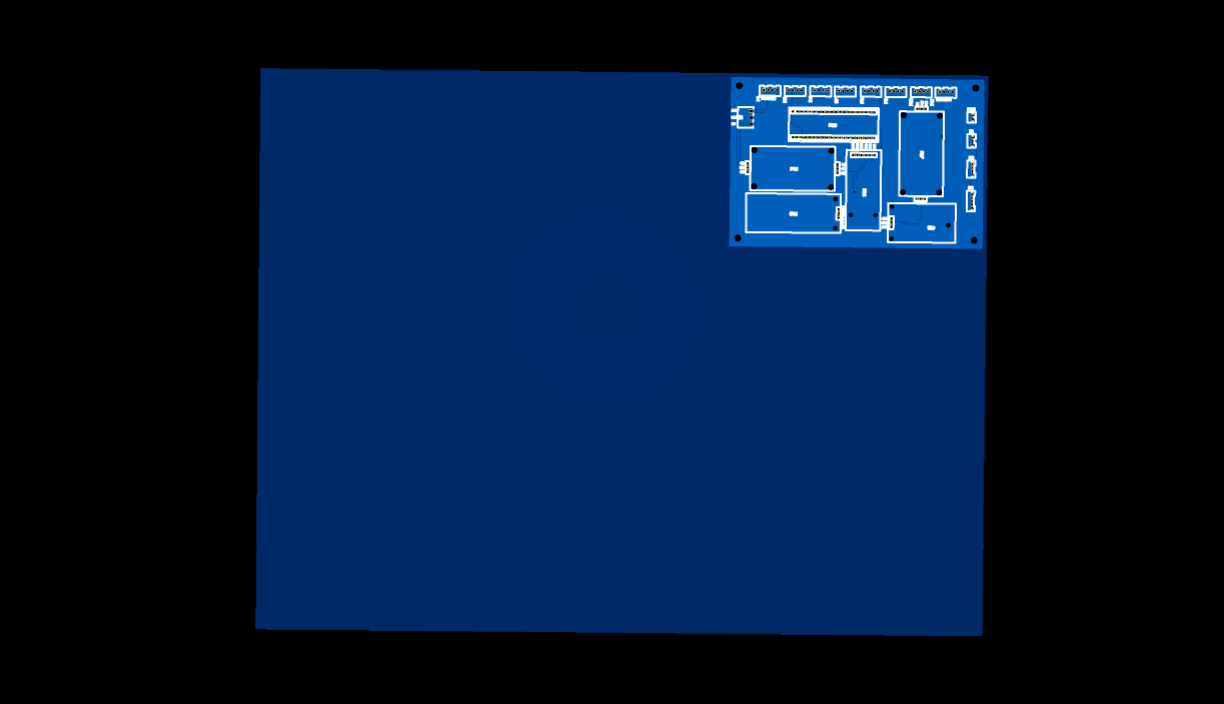

为什么我的pcb在AD15导入到嘉立创后 在3D模式下是这样的

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。

如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

根据您提供的信息，您在Altium Designer 15中设计的PCB导入嘉立创后，3D模型显示异常。以下是可能的原因和解决方案：

常见原因分析

1. 层设置不匹配：嘉立创的层命名与AD15的默认层命名可能存在差异
2. 3D模型未正确关联：元器件的3D模型未正确导入或丢失
3. 板框层识别问题：机械层/板框层未被正确识别
4. 文件格式转换问题：Gerber或STEP文件导出设置不当

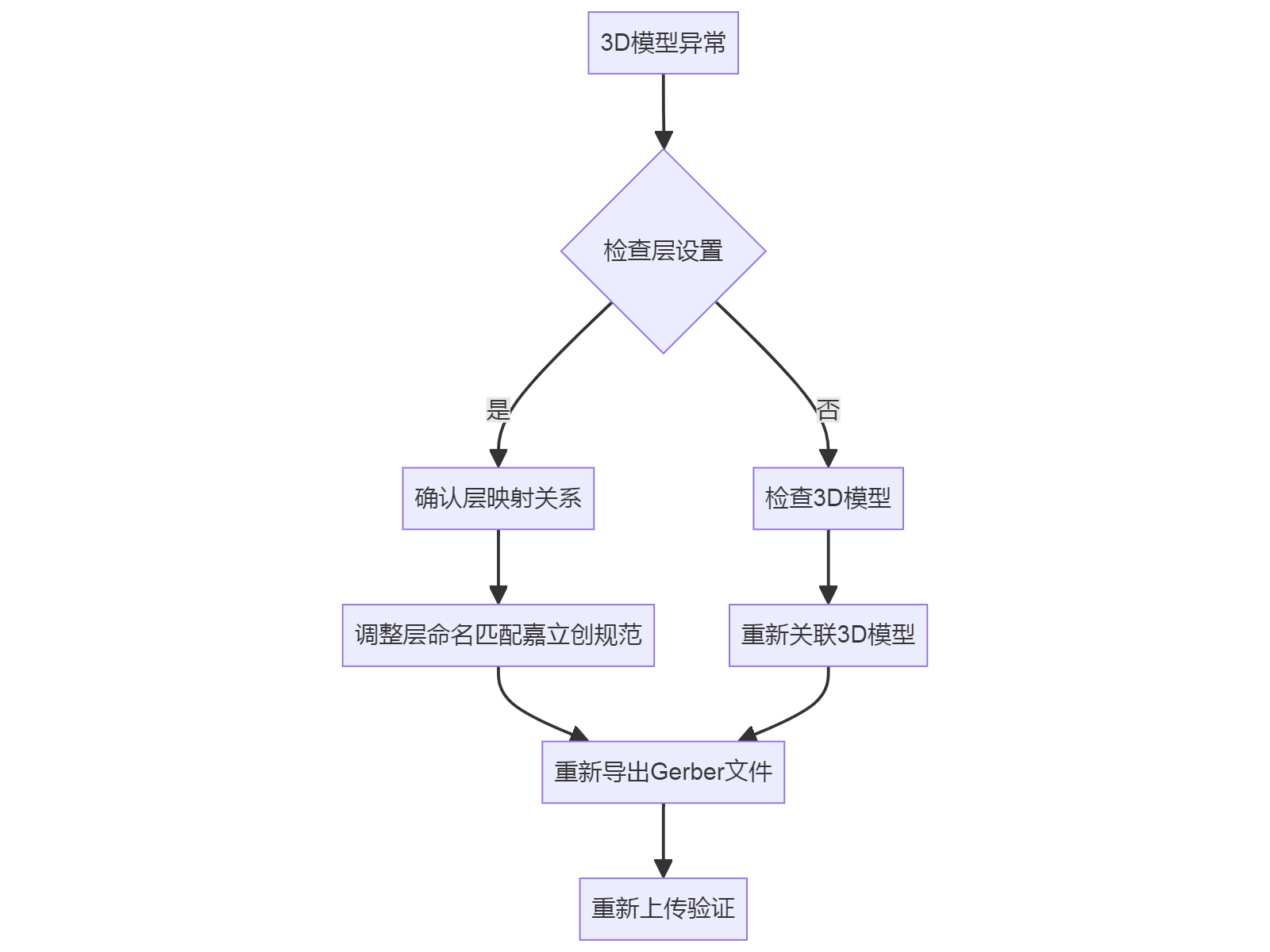

解决方案步骤

详细操作指南

1. 层设置检查：
   • 在AD15中确认以下关键层：

// AD15层与嘉立创对应关系
Top Layer -> 顶层
Bottom Layer -> 底层
Top Overlay -> 顶层丝印层
Bottom Overlay -> 底层丝印层
Keep-Out Layer -> 板框层

1. 3D模型重新关联：
   • 在AD15中执行：

1. 右键点击异常元器件
2. 选择"Properties"
3. 在"3D Model"选项卡中重新指定STEP模型

1. 文件导出建议：
   • 使用以下设置导出Gerber：

# 推荐导出设置
include_all_layers = True
use_gerber_x2 = True
embed_3d_models = True

1. 嘉立创上传注意事项：
   • 上传时确保选择正确的层对应关系
   • 如仍有问题，建议直接上传.pcbdoc文件而非Gerber

补充建议

如果问题仍未解决，可以提供以下信息以便更精准诊断：

1. 导出时选择的文件格式（Gerber/STEP/其他）
2. 异常元器件的具体表现（缺失/错位/变形）
3. 是否所有元器件都异常还是特定器件异常

建议先在AD15的3D视图(按数字3键)中确认模型显示正常后再导出，可减少转换问题的发生。
