arduino接lcd1602后液晶屏显示乱码，有人知道怎么解决吗？

Question

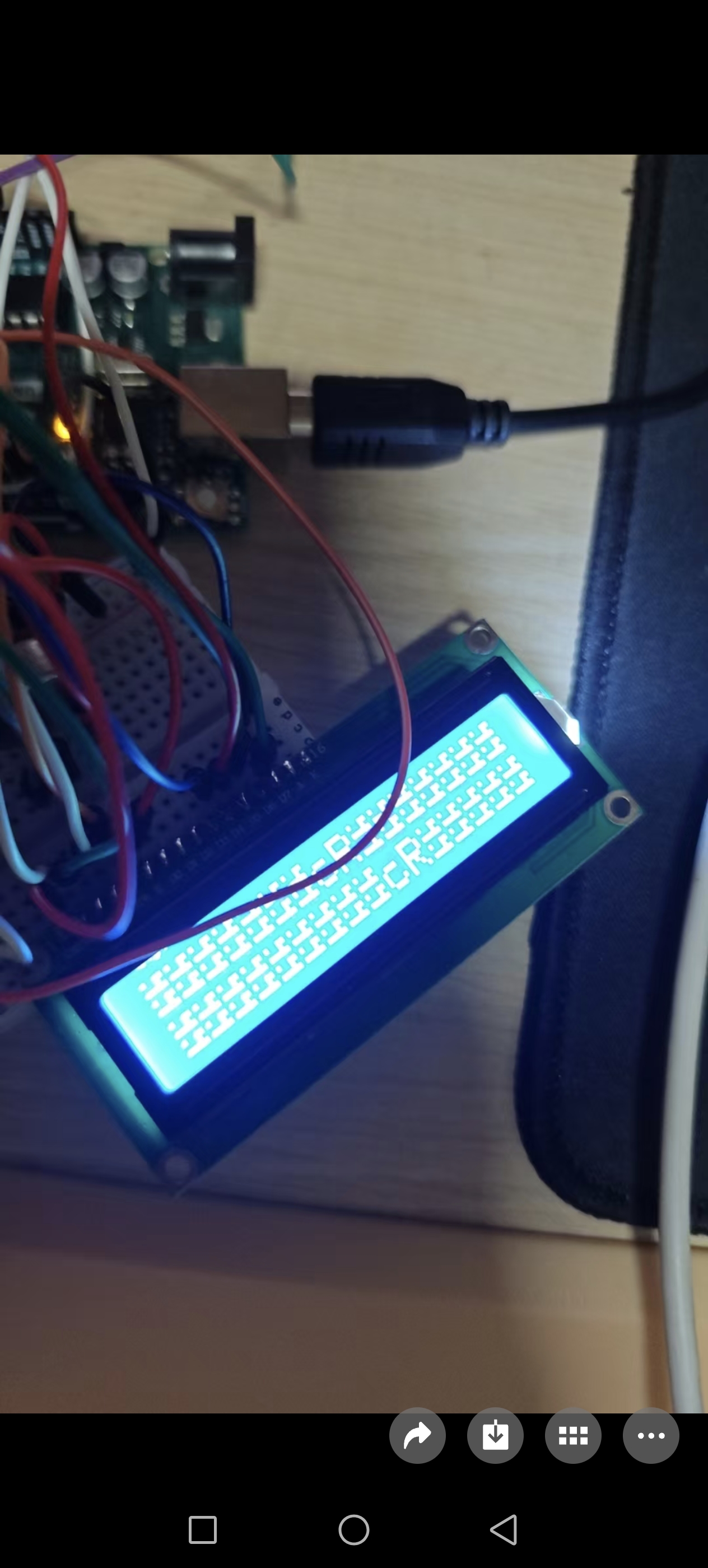

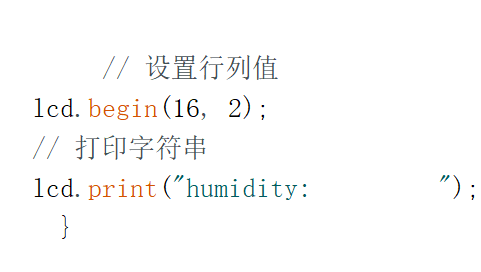

我打算做一个温控小风扇，代码我用湿度写的，温度不好挑，但是液晶屏一直是乱码，除了最开始的时候。我本来想的是空格杠掉乱码，结果还是不行

可以帮我看看咋搞吗？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

好的！LCD1602液晶屏显示乱码通常是由于初始化问题、接线错误或代码中的某些设置不正确引起的。以下是详细的排查步骤和解决方案：

---

排查步骤

1. 检查硬件连接

   • 确保LCD1602的引脚与Arduino的引脚连接正确：
     • VSS 接地 (GND)
     • VDD 接电源 (5V)
     • VEE 调节对比度（通过一个电位器连接到GND和VDD之间）
     • RS 接数字引脚（如D4）
     • RW 接地 (GND)
     • E 接数字引脚（如D5）
     • 数据引脚（D0-D7）接数字引脚（如D6-D13）
   • 确认所有连接是否牢固。

2. 检查代码

   • 确保代码中正确初始化了LCD。
   • 确保LCD库正确安装。

3. 检查电源电压

   • LCD1602需要稳定的5V供电，电压过低可能导致乱码。

4. 调节对比度

   • 通过调节VEE电位器，找到合适的对比度。

---

解决方案

以下是一些具体的解决方法：

1. 确保正确的库文件

• 使用 LiquidCrystal 库来控制LCD1602。
• 如果没有安装该库，可以通过Arduino IDE的库管理器安装。

#include <LiquidCrystal.h>

// 定义引脚
LiquidCrystal lcd(4, 5, 6, 7, 8, 9); // RS, E, D4, D5, D6, D7

void setup() {
  lcd.begin(16, 2); // 设置LCD为16列2行
}

void loop() {
  lcd.setCursor(0, 0); // 设置光标位置
  lcd.print("Hello, LCD!"); // 显示内容
}

2. 检查硬件连接

• 确保所有引脚都正确连接，并且没有松动。
• 如果使用面包板，确保连接线没有接触不良。

3. 调节对比度

• 在代码中添加调节对比度的功能：

#include <LiquidCrystal.h>

LiquidCrystal lcd(4, 5, 6, 7, 8, 9);

void setup() {
  lcd.begin(16, 2);
  lcd.setBacklight(HIGH); // 开启背光
  lcd.print("Adjust Contrast");
}

void loop() {
  lcd.setCursor(0, 1);
  lcd.print("Press Button"); // 示例文字
}

• 通过调整VEE电位器，观察LCD显示效果。

4. 初始化LCD

• 如果初始化不正确，也可能导致乱码。确保初始化时设置了正确的列数和行数。

5. 检查电源电压

• 如果电压不稳定，可以尝试在电源引脚上增加一个去耦电容（如100nF）。

6. 测试代码

• 尝试运行简单的测试代码，确保LCD能正常工作：

#include <LiquidCrystal.h>

LiquidCrystal lcd(4, 5, 6, 7, 8, 9);

void setup() {
  lcd.begin(16, 2);
  lcd.print("Test LCD");
}

void loop() {}

---

总结

按照上述步骤逐一排查问题，通常可以解决LCD1602显示乱码的问题。如果问题仍未解决，请提供以下信息以便进一步分析：

1. LCD的接线图。
2. 当前使用的完整代码。
3. LCD的型号和规格。

希望这些步骤对你有帮助！
