Plc 200 smart伺服电动机控制

PLC型号为SIMATIC S7-200SMART CPUSR60,伺服控制器型号为西门子6SL3210-5FB10-2UF2,伺服电机型号为西门子1FL6034-2AF21-1AA1使用这几种元器件设计
设计要求:

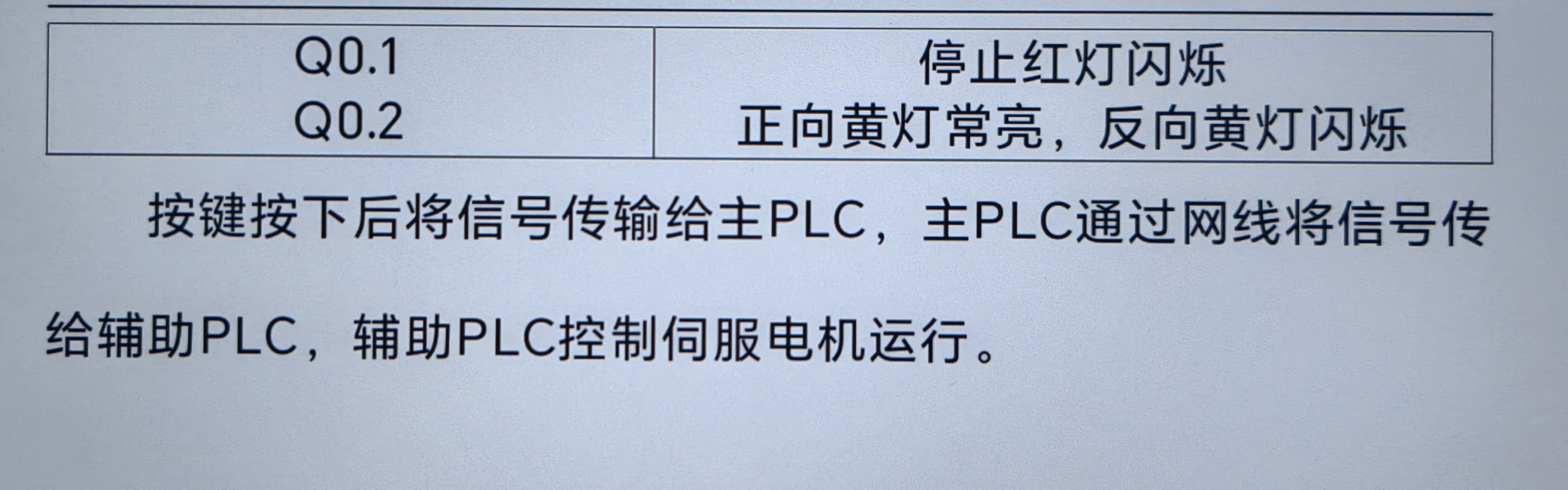

控制系统中有两台PLC控制器,一台为主控制器PLC,另一台为辅助电机控制器。两台PLC通过网线通信,主PLC接收按键信号,辅助PLC控制伺服电机运行。按键每按下一次滑块每次运行20mm。



  • 写回答

5条回答 默认 最新

  • 宝码香车 优质创作者: JavaScript技术领域 2025-06-24 23:06
    关注

    让【宝码香车】来帮你解答,本回答参考DeepSeek编写,并整理提供。

    如果还有疑问可以点击头像关注私信或评论。如果答案让您满意,请采纳、点赞、关注,非常感谢!

    若您愿意支持,欢迎直接打赏,将不胜感激!
    .

    PLC 200 SMART 伺服电动机控制系统设计

    根据您提供的需求,我将设计一个基于S7-200 SMART PLC的伺服电机控制系统,实现通过按键控制滑块每次移动20mm的功能。

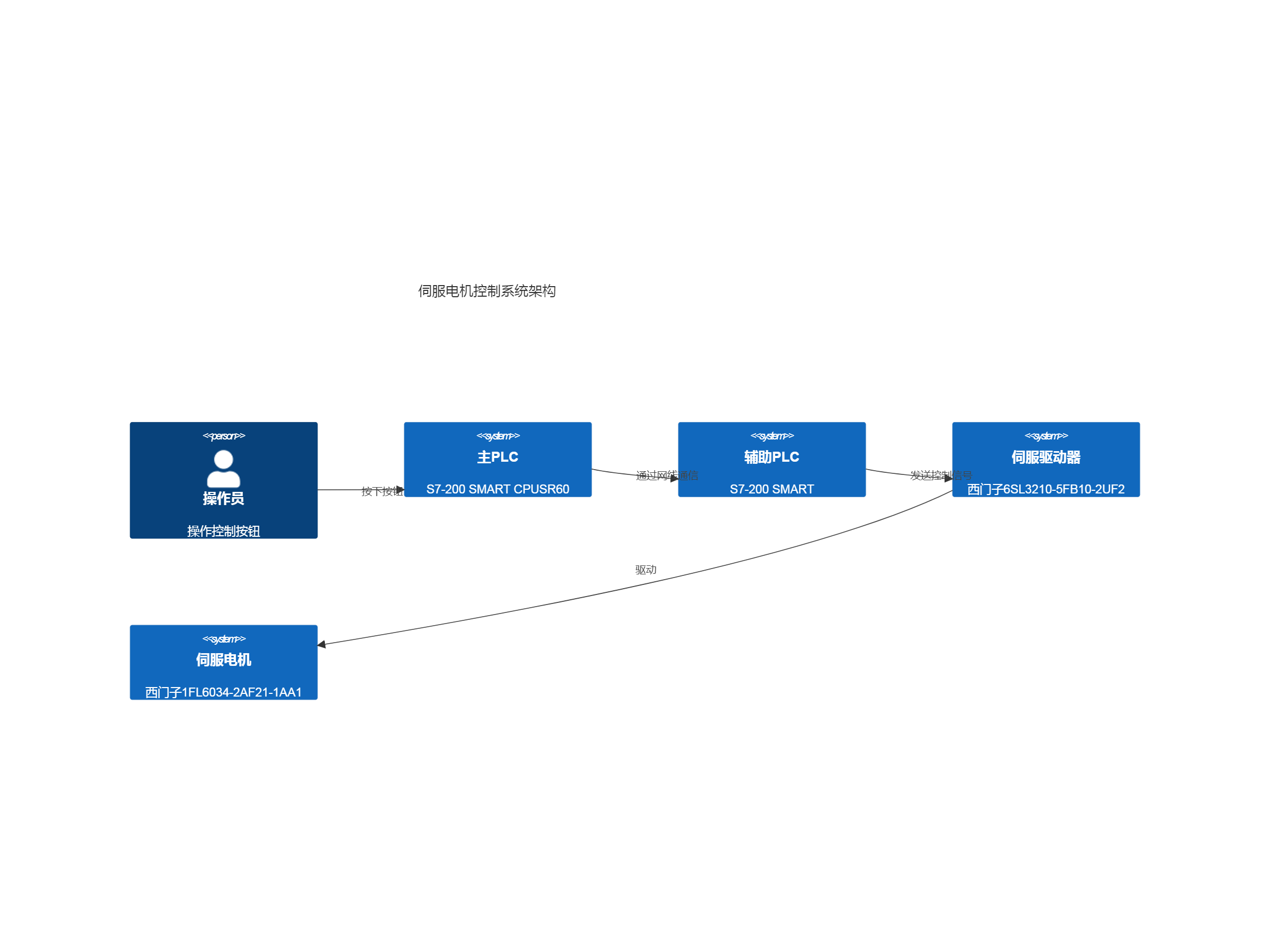

    系统架构

    伺服电机控制系统架构

    硬件连接

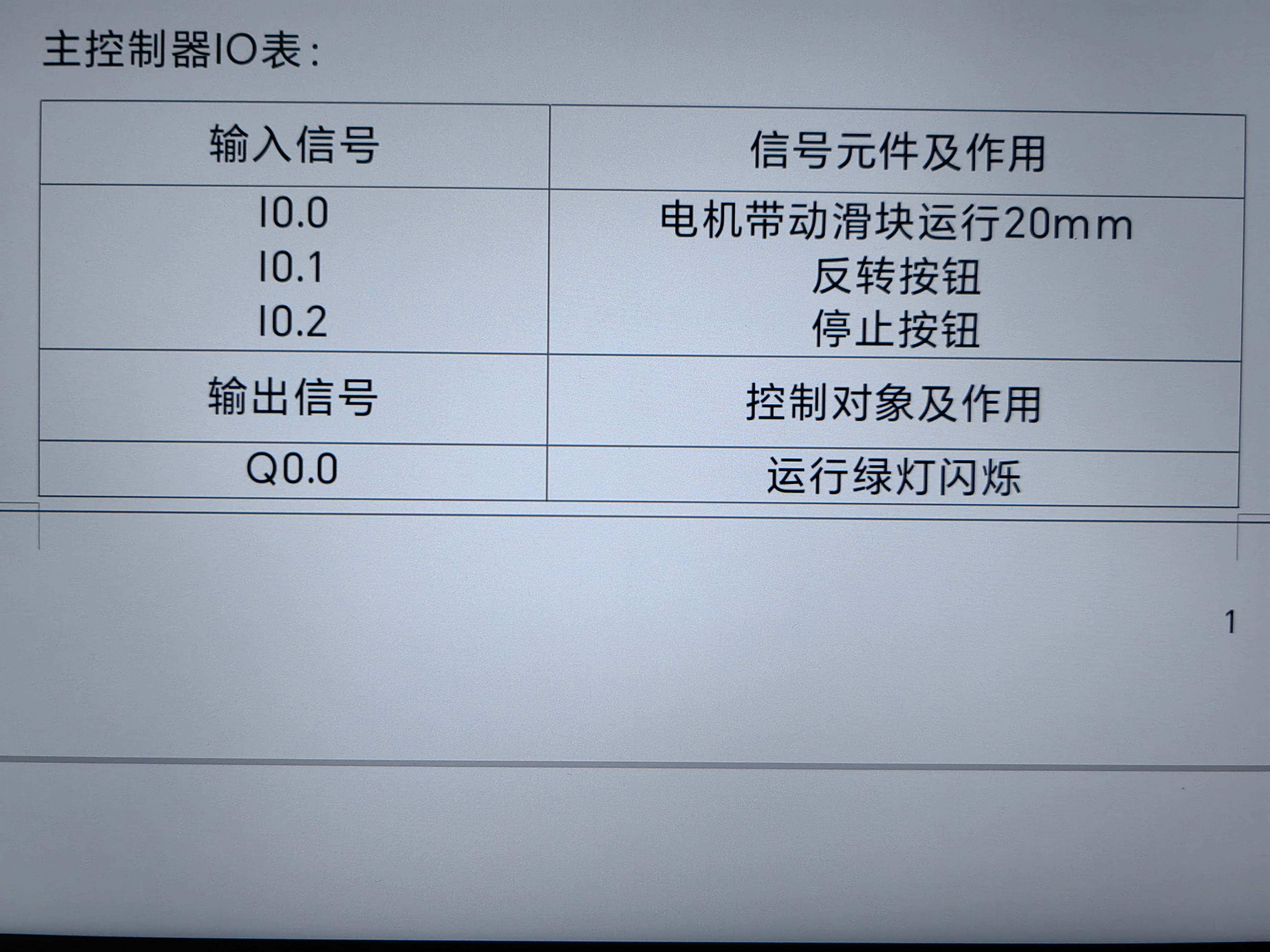

    1. 主PLC输入输出配置
      • I0.0: 正转按钮(电机带动滑块运行20mm)
      • I0.1: 反转按钮
      • I0.2: 停止按钮
      • Q0.0: 运行绿灯闪烁
      • Q0.1: 停止红灯闪烁
    1. 辅助PLC与伺服驱动器连接
      • 脉冲输出(Q0.0/Q0.1) → 伺服驱动器PULSE/DIR输入
      • 伺服驱动器使能信号
      • 伺服驱动器报警信号反馈

    PLC程序设计

    主PLC程序 (LAD梯形图)

    // 网络1: 正转按钮处理
    LD     I0.0
    EU               // 上升沿检测
    MOVB   1, VB100   // 设置正转标志


    // 网络2: 反转按钮处理
    LD     I0.1
    EU               // 上升沿检测
    MOVB   2, VB100   // 设置反转标志


    // 网络3: 停止按钮处理
    LD     I0.2
    EU               // 上升沿检测
    MOVB   0, VB100   // 设置停止标志


    // 网络4: 状态指示灯控制
    LD     SM0.5      // 1秒脉冲
    LD     VB100
    LPS
    A      B#16#0     // 停止状态
    =      Q0.1       // 红灯闪烁
    LPP
    A      B#16#1     // 正转状态
    =      Q0.0       // 绿灯闪烁
    A      B#16#2     // 反转状态
    =      Q0.0       // 绿灯闪烁


    // 网络5: 通过以太网发送控制命令
    LD     SM0.0
    MOVB   VB100, VB200
    NETW   VB200, 1, 0 // 发送到辅助PLC


    辅助PLC程序 (STL语句表)

    // 网络1: 接收主PLC命令
    LD     SM0.0
    NETR   VB300, 1, 0 // 从主PLC接收数据


    // 网络2: 伺服电机控制
    LD     VB300
    LPS
    A      B#16#1     // 正转命令
    CALL   SBR0       // 调用正转子程序
    LPP
    A      B#16#2     // 反转命令
    CALL   SBR1       // 调用反转子程序
    A      B#16#0     // 停止命令
    R      Q0.0, 1    // 停止脉冲输出
    R      Q0.1, 1    // 停止方向信号


    // 正转子程序 SBR0
    LD     SM0.0
    PLS    0          // 启动PTO0脉冲输出
    S      Q0.1, 1    // 设置方向为正转


    // 反转子程序 SBR1
    LD     SM0.0
    PLS    0          // 启动PTO0脉冲输出
    R      Q0.1, 1    // 设置方向为反转


    伺服驱动器参数设置

    1. 基本参数设置:
      • P29001 = 3 (脉冲+方向控制模式)
      • P29002 = 10000 (电子齿轮分子)
      • P29003 = 1 (电子齿轮分母)
      • P29010 = 1000 (速度环比例增益)
      • P29011 = 100 (速度环积分时间)
    1. 运动参数计算:
      • 假设伺服电机编码器分辨率为131072脉冲/转
      • 丝杠导程为5mm/转
      • 移动20mm需要的脉冲数 = (20/5)*131072 = 524288脉冲

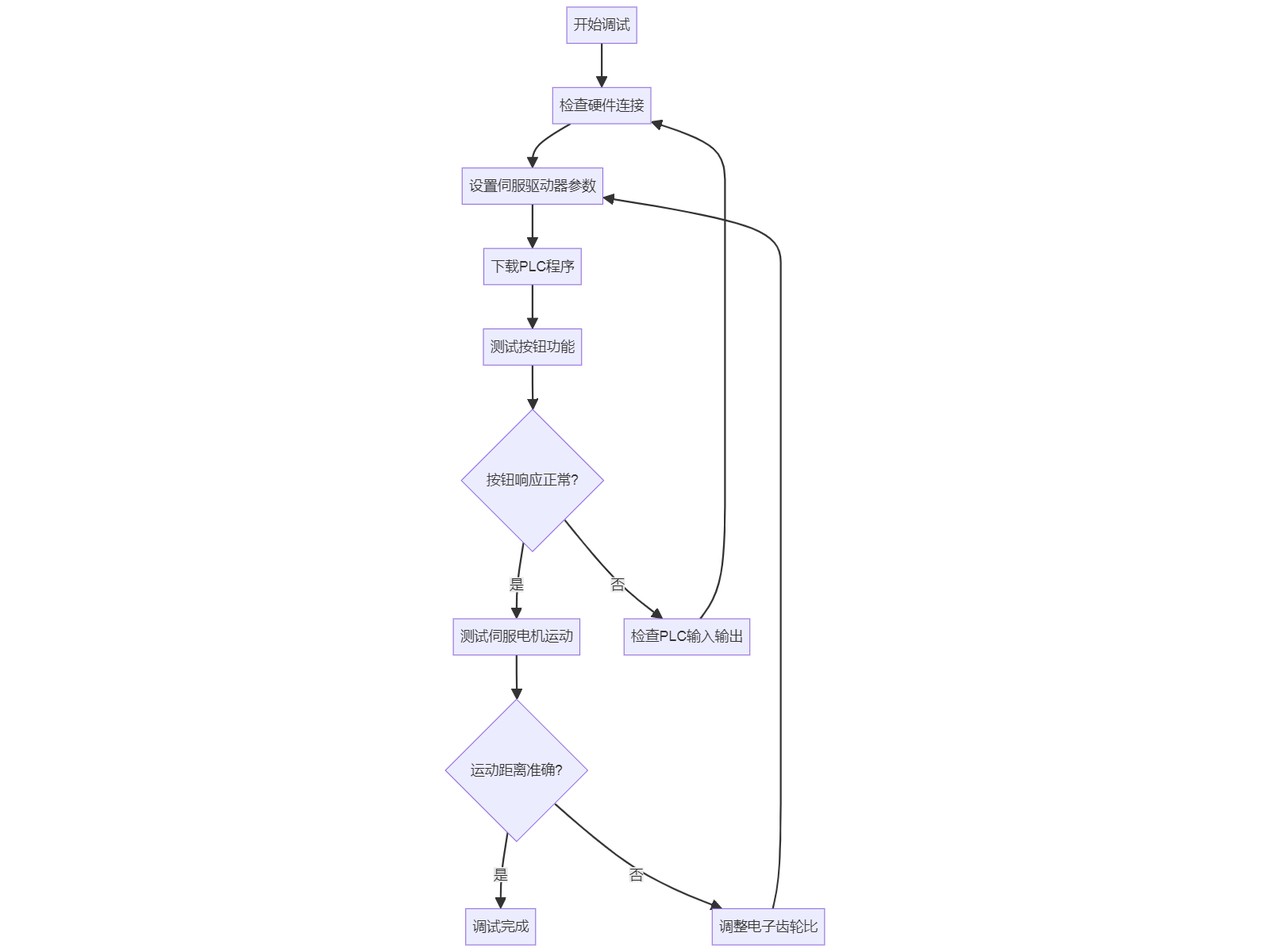

    系统调试流程

    "开始调试"

    注意事项

    1. 确保两台PLC的IP地址在同一网段且不冲突
    2. 伺服驱动器使能信号必须正确连接
    3. 脉冲输出频率应根据实际需求设置,避免过高导致丢步
    4. 系统应设置急停回路,确保紧急情况下能立即停止电机
    5. 定期检查伺服电机和机械部件的连接状态

    这个设计方案实现了您要求的通过按键控制滑块每次移动20mm的功能,两台PLC通过以太网通信,主PLC处理按钮信号,辅助PLC控制伺服电机运动。
