comsol 非等温流动 无法计算分离步骤 1 的初始残差。

Question

层流+流体传热+化学+稀物质传递

comsol 6.2

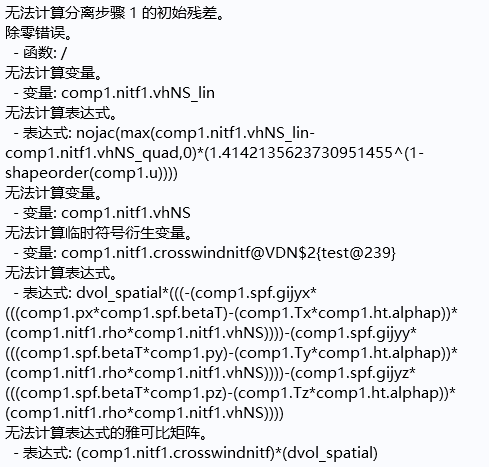

运行模型的时候遇到了图中的错误，但我搜了一下找不到comp1.nitf1.vhNS_lin这个变量，打开方程视图在非等温流动中一个个找也没有。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 COMSOL Multiphysics 6.2 进行 非等温流动（即包含层流、流体传热、化学反应以及稀物质传递）的仿真过程中，遇到错误提示：

“无法计算分离步骤 1 的初始残差。”

这是一个常见的求解器问题，通常与模型设置中的 变量定义不完整、边界条件缺失或方程未正确连接 有关。尤其是你提到找不到 comp1.nitf1.vhNS_lin 这个变量，说明可能在 物理场接口之间存在未正确连接的耦合项。

---

✅ 问题原因分析

1. 物理场接口未正确耦合
   在非等温流动中，通常需要将 流体动力学（层流）、传热（流体传热）、化学反应（化学传输） 和 稀物质传递（稀物质传递） 等多个物理场接口进行耦合。如果这些接口之间没有建立正确的相互作用（如质量源项、能量源项等），就会导致求解失败。

2. 变量未被正确识别
   comp1.nitf1.vhNS_lin 是 COMSOL 内部用于求解的临时变量名，一般不会出现在用户界面中。如果你在 方程视图 中找不到该变量，可能是以下原因之一：

   • 某些物理场接口未启用。
   • 物理场之间的耦合未正确配置。
   • 未选择正确的求解器或求解步骤。

3. 初始残差无法计算
   初始残差是求解器在开始迭代前对初始猜测值的评估。若某些物理量（如速度、温度、浓度）未被正确初始化或边界条件缺失，会导致初始残差无法计算。

---

🔧 解决方案

1. 检查所有物理场接口是否已正确启用

• 打开 Model Builder，确认以下接口是否已添加并启用：
  • Laminar Flow (spf) – 层流
  • Heat Transfer in Fluids (ht) – 流体传热
  • Chemical Reaction Engineering (cre) – 化学反应工程（或类似）
  • Transport of Diluted Species (tds) – 稀物质传递
• 确保每个接口的 几何域和边界条件 已正确分配。

2. 确保物理场之间的耦合关系正确

• 在 Multiphysics 节点下，检查是否已经设置了以下耦合项：
  • Mass source from chemical reaction（化学反应产生的质量源项）
  • Energy source from chemical reaction（化学反应产生的能量源项）
  • Concentration-dependent fluid properties（浓度依赖的流体属性）
• 如果没有自动耦合，可以手动添加 Source Terms 或 User-Defined Couplings。

3. 检查边界条件是否完整

• 检查所有物理场接口的 边界条件 是否已设置：
  • 速度边界条件（如入口、出口、壁面）
  • 温度边界条件（如恒温、热通量）
  • 浓度边界条件（如入口浓度、吸附/脱附）
• 缺少边界条件可能导致求解器无法计算初始残差。

4. 调整求解器设置

• 在 Study 节点下，进入 Solver Configurations。
• 确认选择了合适的求解器（如 Fully Coupled 或 Segregated）。
• 如果使用 Segregated 求解器，确保每个物理场都有对应的 Nonlinear Solver 设置。
• 尝试在 Initial Step 中设置合理的 Initial Values（如初始速度为 0，温度为均匀分布等）。

5. 查看日志文件以获取更详细信息

• 在 Log 面板中查看详细的错误信息。
• 查找是否有以下提示：
  • “Missing variable”
  • “Undefined expression”
  • “No boundary condition defined”

6. 手动定义缺失的变量（可选）

如果你确定某个变量（如 comp1.nitf1.vhNS_lin）应该存在但未被识别，可以尝试在 Definitions > Variables 中手动定义它，或者在 Equation View 中查找其定义来源。

---

🧪 示例：手动添加化学反应源项（示例代码）

% 假设你有一个简单的化学反应 A → B
% 定义反应速率常数
k = 1e-3; % 反应速率常数 [1/s]

% 在 Transport of Diluted Species 接口中，添加一个 Source Term
source_A = -k * c_A;
source_B = +k * c_A;

% 在 Chemical Reaction Engineering 接口中，添加反应项
reaction_rate = k * c_A;

注意： 上述代码为伪代码，实际应在 COMSOL 的 Expression 或 User-Defined Coupling 中输入。

---

✅ 总结

| 步骤 | 描述 | |------|------| | 1 | 检查所有物理场接口是否启用 | | 2 | 确保物理场之间正确耦合 | | 3 | 检查边界条件是否完整 | | 4 | 调整求解器设置，选择合适求解方法 | | 5 | 查看日志文件获取详细错误信息 | | 6 | 必要时手动定义缺失变量或表达式 |

---

如果你能提供具体的 模型结构截图 或 错误日志内容，我可以进一步帮助你定位具体问题。
