房间内画有网格线（网格间距为0.1m），我想要小车沿着直线来移动，最好能在手机上远程控制

Question

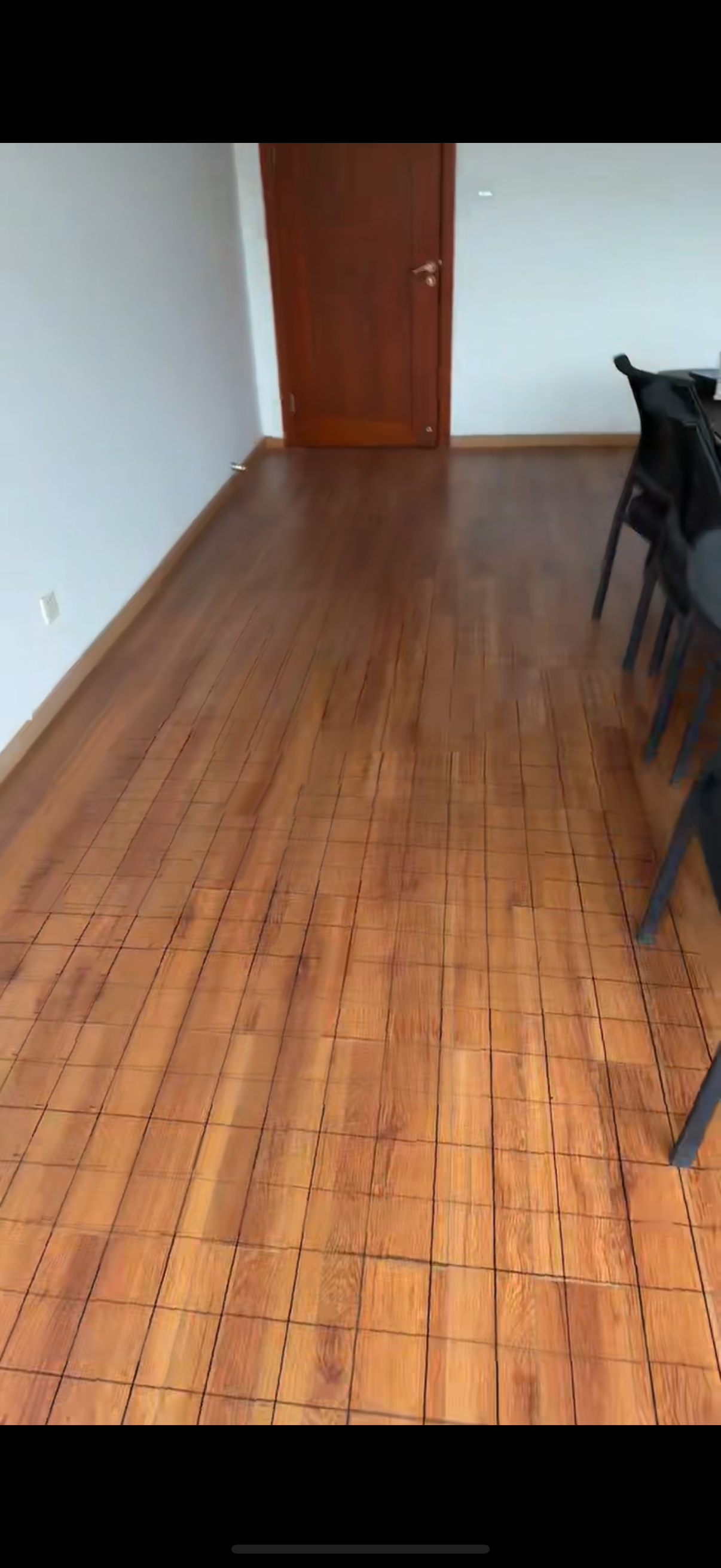

如图，房间内画有网格线（网格间距为0.1m），我想要小车沿着直线来移动，每次移动10cm，最好能在手机上远程控制，比如按一次按键就移动10cm，有人知道有什么解决方案吗。能沿着一条线，每次移动0.1m就行。

ps：其实是想让小车带着采集设备移动，最好的情况是小车顶部较宽可以放下一台笔记本。

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

根据你的描述，你希望实现一个基于网格线的移动小车系统，能够沿着直线移动、每次移动0.1m（即10cm），并且支持手机远程控制。同时，小车顶部需要足够宽以放置一台笔记本电脑。

下面我将从硬件设计、软件逻辑、通信方式、路径控制等方面为你提供一套完整的解决方案，并在重点部分进行加粗显示，方便你快速理解关键步骤。

---

一、整体方案概述

1. 系统组成

• 小车底盘：可承载笔记本电脑，具备稳定性和一定的载重能力。
• 运动控制系统：包括电机、轮子、编码器等，用于精确控制移动距离。
• 路径识别模块：使用摄像头或红外传感器检测网格线，保持小车沿直线行驶。
• 远程控制模块：通过Wi-Fi或蓝牙连接手机APP，发送指令控制小车移动。
• 电源管理模块：为所有组件供电，确保长时间运行。

---

二、具体实现方案

2. 移动控制逻辑（重点）

2.1 控制逻辑说明

• 每次按下手机按钮，小车移动 0.1m（10cm）。
• 移动方向由用户设定（如：前进、后退、左转、右转）。
• 小车必须严格沿网格线行走，避免偏移。

2.2 实现方式

• 使用 PID控制器 控制小车的转向和速度。
• 配合 编码器 或 里程计 来测量移动距离，确保每次移动精确到0.1m。
• 若有视觉识别模块，可结合 图像处理算法（如OpenCV）来检测网格线并进行校正。

---

3. 远程控制方式（重点）

3.1 推荐方案

• Wi-Fi + 手机APP：使用ESP32或树莓派作为主控，搭建WiFi热点或连接路由器，开发一个简单的手机APP（如用Flutter、React Native），发送指令给小车。
• 蓝牙 + 手机APP：适合短距离控制，但稳定性不如Wi-Fi。

3.2 示例代码（ESP32 + Wi-Fi + 手机控制）

#include <WiFi.h>
#include <WebServer.h>

const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

WebServer server(80);

void handleRoot() {
  String command = server.arg("cmd");
  if (command == "forward") {
    // 控制小车向前移动0.1m
    moveForward();
  } else if (command == "backward") {
    // 控制小车向后移动0.1m
    moveBackward();
  }
  server.send(200, "text/plain", "Command received");
}

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");

  server.on("/", handleRoot);
  server.begin();
  Serial.println("HTTP server started");
}

void loop() {
  server.handleClient();
}

注意：moveForward() 和 moveBackward() 是你需要自己实现的函数，通常会控制电机驱动模块（如L298N）来实现移动。

---

4. 路径跟踪与定位（重点）

4.1 路径识别方法

• 摄像头+图像处理：

  • 使用摄像头捕捉地面图像。
  • 利用OpenCV检测网格线（如Hough变换检测直线）。
  • 根据网格线调整小车方向，使其始终对齐网格线。

• 红外传感器阵列：

  • 在小车底部安装多个红外传感器，探测地面是否有网格线。
  • 根据传感器反馈调整方向。

4.2 示例代码（使用OpenCV检测网格线）

import cv2
import numpy as np

cap = cv2.VideoCapture(0)

while True:
    ret, frame = cap.read()
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
    edges = cv2.Canny(gray, 50, 150, apertureSize=3)
    lines = cv2.HoughLines(edges, 1, np.pi / 180, 200)

    if lines is not None:
        for line in lines:
            rho, theta = line[0]
            a = np.cos(theta)
            b = np.sin(theta)
            x0 = a * rho
            y0 = b * rho
            x1 = int(x0 + 1000 * (-b))
            y1 = int(y0 + 1000 * a)
            x2 = int(x0 - 1000 * (-b))
            y2 = int(y0 - 1000 * a)
            cv2.line(frame, (x1, y1), (x2, y2), (0, 0, 255), 2)

    cv2.imshow('frame', frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

注意：该代码仅用于图像识别，实际控制需结合硬件接口。

---

五、硬件选型建议（重点）

| 组件 | 建议型号 | |------|----------| | 主控板 | ESP32 / 树莓派4B | | 电机驱动 | L298N / TB6612FNG | | 编码器 | 旋转编码器（带脉冲输出） | | 电源 | 12V/2A锂电池组 | | 传感器 | 红外传感器阵列 / USB摄像头（如Logitech C920） | | 通信模块 | ESP32自带Wi-Fi / 蓝牙模块 |

---

六、总结（重点）

1. 移动控制：使用编码器或里程计控制每次移动0.1m，配合PID控制器保持直线。
2. 远程控制：使用ESP32搭建Wi-Fi服务器，开发手机APP发送指令。
3. 路径跟踪：利用摄像头+OpenCV或红外传感器检测网格线，确保小车沿直线移动。
4. 硬件选型：选择合适的小车底盘、电机、传感器和主控板。
5. 扩展性：预留接口，便于后续升级（如增加激光雷达、避障模块等）。

---

如果你需要我帮你定制手机APP代码或者编写更详细的控制逻辑，可以告诉我你使用的主控平台（如ESP32、Arduino、树莓派等），我可以进一步协助你。
