type-c接口的PCB冲突怎么办

Question

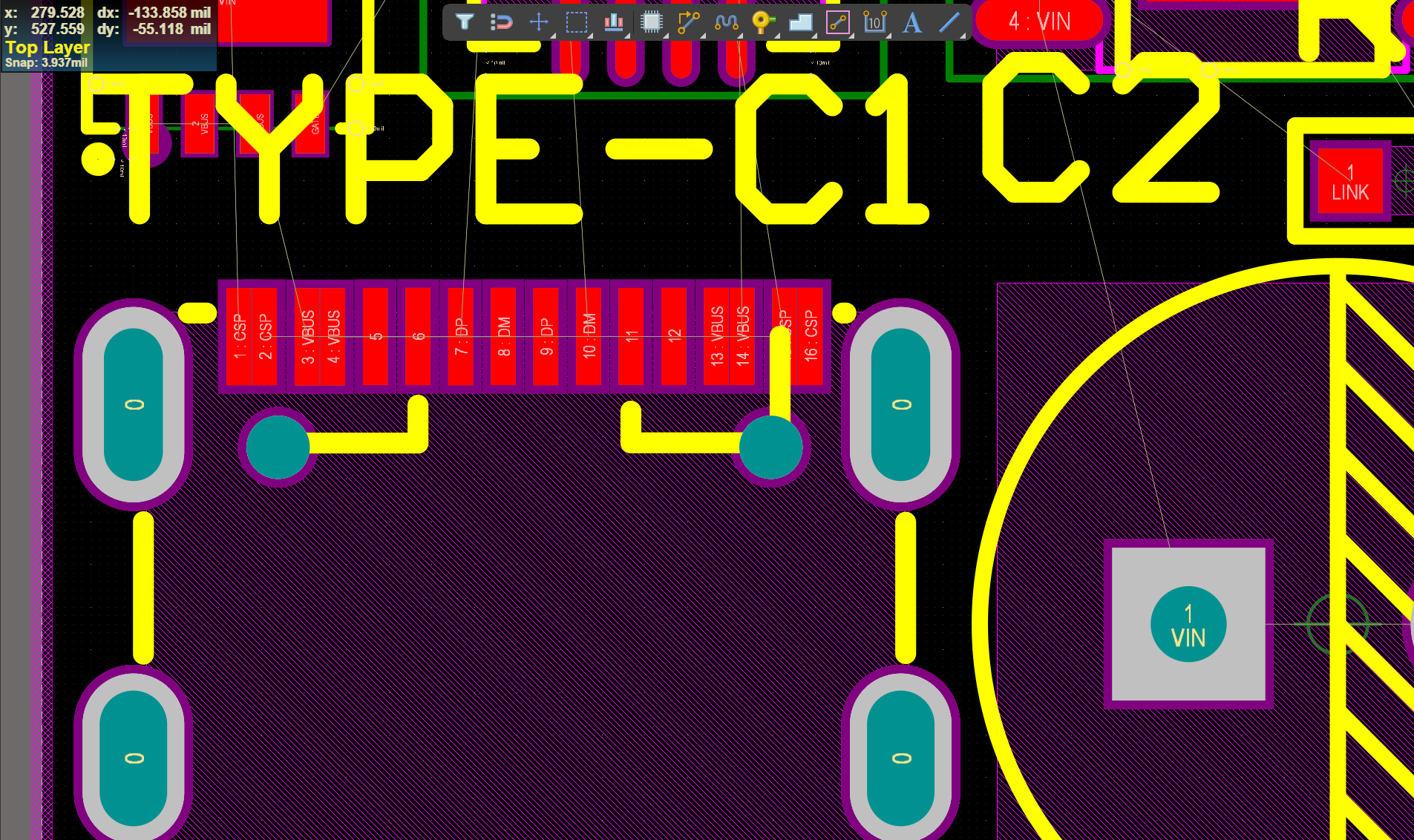

这张图一开始这几个接口都是冲突的，我忽略了这个元器件的冲突，但是不知道能不能这么干，想请教一下哥们

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的 Type-C 接口的 PCB 冲突，通常指的是在设计电路板（PCB）时，某些元器件或走线之间出现了物理上的重叠、电气干扰或功能冲突。这种情况在硬件开发中是需要特别注意的问题，不能忽视，否则可能导致设备无法正常工作，甚至损坏硬件。

---

✅ 一、问题分析

1. 什么是“接口冲突”？

• 物理冲突：两个或多个元器件（如 Type-C 插座、USB 3.0 线缆、电源模块等）在 PCB 上的位置重叠。
• 电气冲突：不同信号路径（如 USB 2.0、USB 3.0、DisplayPort、Power Delivery 等）在同一区域交叉，导致串扰或信号失真。
• 功能冲突：多个功能使用同一组引脚，导致逻辑上无法同时运行。

2. 为什么不能忽略这种冲突？

• 信号完整性差：高频信号（如 USB 3.0）容易受到干扰，影响传输速度和稳定性。
• 散热问题：多个高功耗元件密集排列，可能导致局部温度过高。
• 生产风险：PCB 制造时可能因线路太密而无法通过 DRC（Design Rule Check）。
• 后期调试困难：出现故障时难以定位原因，增加调试成本。

---

✅ 二、解决方案（重点部分加粗）

1. 检查并修正 PCB 布局

• 使用 DRC 工具检查冲突：

  • 在 PCB 设计软件（如 Altium Designer、Cadence、KiCad）中运行 DRC（Design Rule Check），系统会自动检测出布线冲突、间距不足等问题。
  • 重点关注：Type-C 接口与相邻元件（如电容、电感、电源芯片）之间的距离是否符合规范。

• 调整元件布局：

  • 将 Type-C 接口与其他高密度元件（如 BGA 芯片、高速总线）保持足够距离。
  • 避免将 Type-C 与 USB 3.0 的差分对放在同一层，尽量采用双面板或多层板来隔离信号。

2. 优化信号走线策略

• 差分对走线：

  • 对于 USB 3.0 的差分对（D+ 和 D-），要保证等长、等距、平行。
  • 避免在差分对附近走高频信号线（如 I2C、SPI）。

• 屏蔽与隔离：

  • 在 Type-C 接口周围添加地线环，减少电磁干扰（EMI）。
  • 使用屏蔽层或铜箔隔离敏感信号。

3. 合理分配电源和地线

• 独立电源域：

  • 如果 Type-C 支持 Power Delivery（PD），应为 PD 电路单独设置电源和地线，避免与其他电源域混用。

• 去耦电容布局：

  • 在 Type-C 接口附近放置去耦电容（如 0.1μF、10μF），以稳定电源电压。

4. 仿真验证（可选但推荐）

• 使用 信号完整性仿真工具（如 HyperLynx、ADS）进行仿真，确认：
  • 差分对阻抗匹配是否达标；
  • 信号反射、串扰是否在允许范围内；
  • EMI 是否超标。

---

✅ 三、代码示例（如果涉及固件或驱动）

如果你的 Type-C 接口涉及 USB 设备枚举 或 Power Delivery 控制，以下是一个简单的 Linux 下 USB 设备配置示例：

// 示例：Linux 内核中 USB 设备驱动注册
#include <linux/usb.h>

static struct usb_device_id my_usb_table[] = {
    { USB_DEVICE(0x1234, 0x5678) }, // 替换为你的 Vendor ID 和 Product ID
    {} // 结束符
};

MODULE_DEVICE_TABLE(usb, my_usb_table);

static int my_usb_probe(struct usb_interface *interface, const struct usb_device_id *id)
{
    printk(KERN_INFO "My USB device is plugged in.\n");
    return 0;
}

static void my_usb_disconnect(struct usb_interface *interface)
{
    printk(KERN_INFO "My USB device is disconnected.\n");
}

static struct usb_driver my_usb_driver = {
    .name = "my_usb_driver",
    .probe = my_usb_probe,
    .disconnect = my_usb_disconnect,
    .id_table = my_usb_table,
};

module_usb_driver(my_usb_driver);

注意：以上代码仅为示意，实际开发中需根据具体硬件平台（如 STM32、ESP32、Raspberry Pi）进行适配。

---

✅ 四、总结

| 问题 | 解决方案 | |------|----------| | 物理冲突 | 使用 DRC 工具检查并调整布局 | | 电气冲突 | 优化差分对走线、增加屏蔽 | | 功能冲突 | 合理分配电源和地线，避免信号混用 | | 调试困难 | 提前仿真验证，确保信号完整性 |

---

✅ 五、建议

• 不要忽略任何冲突，即使是微小的布局错误也可能导致严重后果。
• 多参考官方设计指南（如 USB Implementers Forum、TI、ST 官方文档）。
• 定期进行 DRC 检查，特别是在多次修改后。

如有具体的 PCB 图或设计文件，可以上传进一步分析。希望这些建议对你有帮助！
