关于VLAN标签剥夺，交换机/终端是否可以接受带标签的数据

Question

太久没接触了，版主关于网络啥都忘光了，问一下交换机可以接受带VLAN标签的数据吗
我记得在解封装的过程中，终端是不能接收带标签的data的

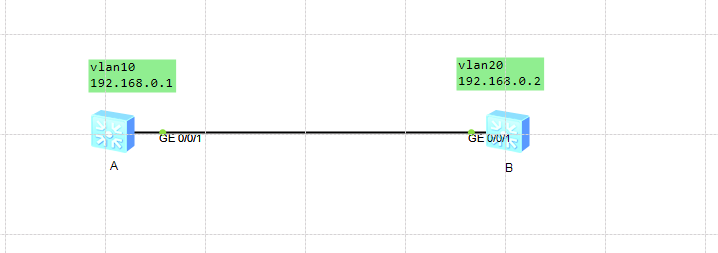

像下图，两台交换机，一台1口pvid：VLAN10，trunk全放通，另一台pvid10，也是全放通，不同VLAN，同网段的情况下是可以ping通的，不是说只能接受不带标签的数据吗૮₍°□°₎ა

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你的问题非常具有代表性，涉及到 VLAN标签（Tag） 的处理机制。我们来逐步分析并解答你提出的问题。

---

一、交换机是否可以接受带VLAN标签的数据？

✅ 答案是：可以。

✅ 详细解释：

• 交换机在接收数据时，如果端口配置为 Trunk 模式，那么它可以接受带有 VLAN 标签的数据帧（即 802.1Q 帧）。
• Access 端口 则只会接收不带标签的帧，并且会根据该端口的 PVID（Port VLAN ID） 自动添加标签。
• 所以，交换机是可以接收带标签的数据帧的，特别是当它是 Trunk 端口时。

---

二、终端是否可以接受带VLAN标签的数据？

❌ 答案是：不可以。

❌ 详细解释：

• 终端设备（如 PC、服务器等） 通常不能识别或处理带有 VLAN 标签的数据帧。
• 它们只处理不带标签的以太网帧（即原始的 Ethernet II 帧）。
• 如果终端接收到带标签的数据帧，可能会出现以下情况：
  • 数据被丢弃；
  • 报错；
  • 或者被误认为是非法帧而被忽略。

---

三、为什么在你的例子中两台交换机可以通信？

你提到的场景是：

• 交换机A的1口配置为 PVID: VLAN10，且是 Trunk 口，允许所有 VLAN 通过；
• 交换机B的1口也是 PVID: VLAN10，且是 Trunk 口，允许所有 VLAN 通过；
• 两台交换机连接的主机处于 同一网段，但属于不同 VLAN（例如：VLAN20 和 VLAN30）。

✅ 这种情况下能 ping 通的原因如下：

1. Trunk 口允许多个 VLAN 流量通过，所以即使两个主机属于不同 VLAN，只要它们的流量经过 Trunk 链路，就可以互相通信。
2. 交换机内部处理了 VLAN 标签，在转发过程中将数据帧打上正确的 VLAN 标签。
3. 终端只接收不带标签的帧，所以只有当数据帧到达目标主机的 Access 端口时，才会被正确接收。

📌 注意：虽然你可以看到“同网段”下能 ping 通，但这是因为在交换机内部已经处理了 VLAN 标签，并将数据帧发送到了正确的 VLAN 接口中。

---

四、重点总结（加粗部分）

1. 交换机可以接收带 VLAN 标签的数据帧，尤其是当其配置为 Trunk 端口 时。
2. 终端设备无法接收带 VLAN 标签的数据帧，因为它们只能处理不带标签的以太网帧。
3. 在你描述的场景中，交换机内部处理了 VLAN 标签，因此即使主机属于不同 VLAN，也能正常通信。
4. PVID 的作用是给 Access 端口的数据帧打标签，而不是用于 Trunk 端口。

---

五、解决方案 / 实际操作建议

如果你希望实现跨 VLAN 通信，有以下几种常见方式：

1. 使用三层交换机（支持路由功能）

   • 配置 SVI（Switch Virtual Interface）为每个 VLAN 设置 IP 地址；
   • 启用 IP 路由功能，让不同 VLAN 之间可以通信。

2. 使用路由器进行 VLAN 间路由

   • 将路由器连接到交换机的 Trunk 口；
   • 配置子接口（Sub-interface）对应各个 VLAN；
   • 设置路由规则，实现跨 VLAN 通信。

3. 确保终端连接的是 Access 端口，而非 Trunk 端口

   • Access 端口不会传递带标签的帧，更适合连接终端设备。

---

六、示例配置（交换机）

# 交换机A配置
interface GigabitEthernet0/1
 switchport mode trunk
 switchport trunk allowed vlan all
 switchport trunk native vlan 10

# 交换机B配置
interface GigabitEthernet0/1
 switchport mode trunk
 switchport trunk allowed vlan all
 switchport trunk native vlan 10

⚠️ 注意：switchport trunk native vlan 10 表示默认 VLAN 是 10，未打标签的帧会被归入这个 VLAN。

---

七、总结

| 项目 | 是否可以接受带标签 | |------|------------------| | 交换机（Trunk） | ✅ 可以 | | 交换机（Access） | ❌ 不可以 | | 终端设备 | ❌ 不可以 |

---

如果你还有其他关于 VLAN、Trunk、Access、SVI 等相关问题，欢迎继续提问！
