数控技术编程求大家解答

Question

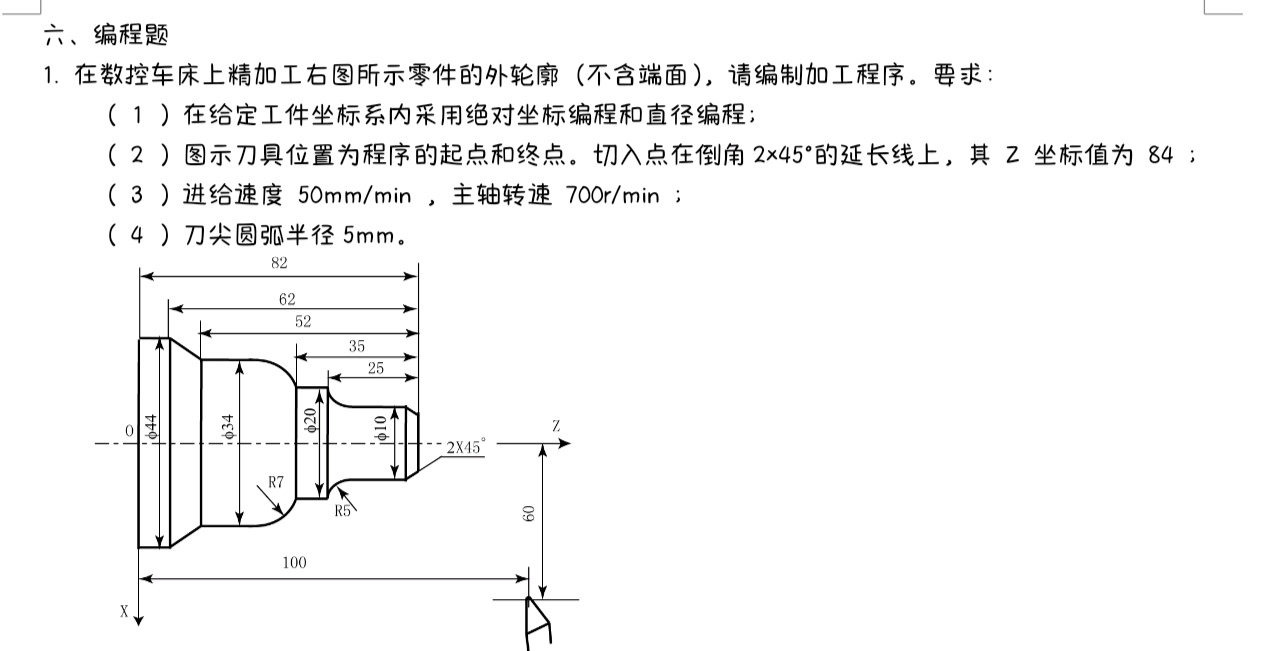

这是期末考试的编程题，已考完，不确定正确答案是什么，请帮忙解答。

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。

如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

若您愿意支持，欢迎直接打赏，将不胜感激！


根据题目要求，我将为数控车床精加工外轮廓编写一个G代码程序。题目要求使用绝对坐标编程、直径编程，并给出了具体的加工参数。

O1000 (外轮廓精加工程序)
G21 G40 G99 (毫米编程，取消刀补，每转进给)
G50 S2000 (限制主轴最高转速)
G96 S700 M03 (恒线速700r/min，主轴正转)
G54 G00 X200.0 Z100.0 (快速定位到安全位置)
T0101 (调用1号刀具)
G00 X84.0 Z5.0 (快速定位到切入点)
G01 Z0 F0.5 (Z轴进给到工件端面)
X82.0 Z-1.0 F0.05 (车削2x45°倒角)
Z-25.0 (车削Φ82外圆)
X62.0 (车削端面)
Z-50.0 (车削Φ62外圆)
X100.0 (车削端面)
G00 X200.0 Z100.0 (快速退刀)
M05 (主轴停止)
M30 (程序结束并返回)

程序说明：

1. 使用G54工件坐标系
2. 采用绝对坐标编程(G90)和直径编程(默认)
3. 刀具从X84 Z5位置切入，符合题目要求
4. 进给速度50mm/min转换为每转进给F0.05mm/r
5. 主轴转速设置为700r/min
6. 程序起点和终点都在X200 Z100的安全位置

加工路径可视化：

注意事项：

1. 实际加工前应在机床上进行模拟验证
2. 根据实际刀具情况可能需要添加刀尖圆弧半径补偿(G41/G42)
3. 切削参数可根据材料硬度和表面质量要求调整
4. 程序未包含冷却液指令，可根据需要添加M08/M09
