lammps热导率计算模型错乱

Question

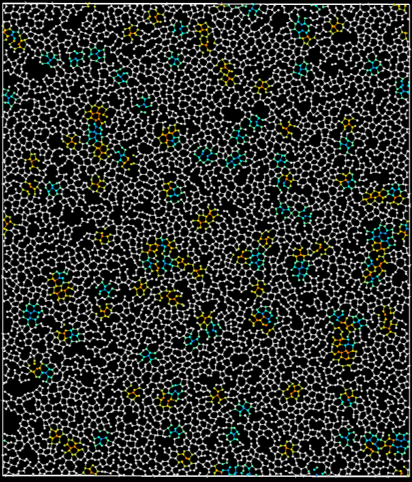

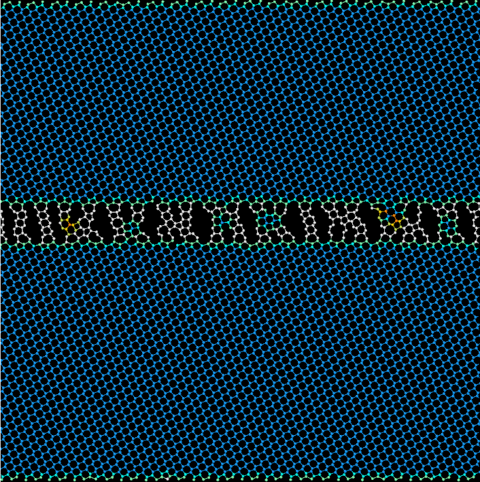

lammps计算热导率后模型出现混乱是什么原因（错误图片如下）
个人猜测因为材料为金刚石——石墨复合材料，因此在设置晶格常数的时候出了问题
分别利用两种代码计算，一种是Green-Kubo，另一种是热流自关联函数<J(0)J(t)>，代码分别如下

variable        V equal lx*ly*lz  # 使用真实体积
variable        dt equal 0.001
variable        cor equal 10000
variable        sam equal 10
variable        dum equal ${cor}*${sam}
#单位转换公式
variable        kB equal 8.6173324e-5 #eV/K Boltzmann
variable        ev2J equal 1.60210e-19 #eV to J/mol
variable        A2m equal 1.0e-10 #Angstrom to meter
variable        ps2s equal 1.0e-12 #picoseconds to seconds
variable        convert equal ${ev2J}/(${A2m}*${ps2s})
#计算热流
compute         myKE all ke/atom
compute         myPE all pe/atom
compute         myStress all stress/atom NULL virial
compute         flux all heat/flux myKE myPE myStress
#保存三个方向的热流
variable        Jx equal c_flux[1]
variable        Jy equal c_flux[2]

compute         KE all ke/atom                            #计算单原子动能
compute         PE all pe/atom                            #计算单原子势能
compute         V all stress/atom NULL virial    #计算单原子位力
compute         J all heat/flux KE PE V                   #计算单原子热流

dump         1 all custom 10000 pbte.xyz id type x y z

#在产出阶段计算热流自关联函数<J(0)J(t)>
variable        Ns equal 30
variable        Nc equal 6000
variable        Np equal ${Ns}*${Nc}*10
fix             HAC all ave/correlate ${Ns} ${Nc} ${Np} c_J[1] c_J[2] c_J[3] type auto file hac.txt

thermo_style    custom step temp press pxx pyy pzz etotal vol
variable        M equal 30                                #热流自关联函数个数
variable        N equal ${M}*${Np}                        #产出步数
variable        Jz equal c_flux[3]
fix             JJ all ave/correlate ${sam}  ${cor} ${dum} c_flux[1] c_flux[2] c_flux[3] type auto file SLG_J.J_t${temp_s}.dat ave running
#计算Green-Kubo公式系数
variable        scale equal (${dt}*${sam})/(${kB}*${temp_s}^2*${V})
#计算Green-Kubo公式
variable        k11 equal (trap(f_JJ[3])*${scale})*${convert}
variable        k22 equal (trap(f_JJ[4])*${scale})*${convert}
variable        k33 equal (trap(f_JJ[5])*${scale})*${convert}
variable        k_total equal (v_k11+v_k22+v_k33)/3.0

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的 LAMMPS 热导率计算模型错乱 问题，可能由多种因素导致。根据你提供的代码和描述，特别是“材料为金刚石——石墨复合材料”这一信息，我们可以从以下几个方面进行分析，并提供详细的解决方案。

---

🔍 一、问题可能原因分析

1. 晶格常数设置错误

• 金刚石与石墨的晶格结构不同，若未正确设置两种材料的晶格参数（如晶格常数、原子排列等），会导致模拟系统中出现不合理的原子分布或结构混乱。
• 错误示例：如果在创建模型时，使用了错误的晶格常数或未正确区分两种材料的晶格类型，可能导致原子之间距离不合理，从而引发模型错乱。

2. 热流计算配置不当

• 在 Green-Kubo 方法中，热流自相关函数的计算需要足够长的时间步，否则结果将不稳定或无意义。
• 如果 cor 和 sam 参数设置过小，可能导致 时间分辨率不足，造成热流数据丢失或噪声干扰。

3. 单位制转换错误

• 你在代码中定义了多个变量用于单位转换，但需确认这些变量是否被正确引用。
• 例如：convert 变量用于将热流单位从 eV/ps·Å 转换为 W/m·K，若该变量未被正确应用，会导致最终热导率值偏差极大。

4. 热流方向与系统对称性不匹配

• 若系统不是高度对称的（如金刚石-石墨复合材料），热流方向的选取（如 Jx, Jy, Jz）可能影响最终的热导率计算。
• 建议：在非对称系统中，应分别计算三个方向的热导率，并取平均。

---

✅ 二、解决方案

1. 检查并修正晶格常数设置

📌 原因：

• 金刚石和石墨具有不同的晶格结构（面心立方 vs 六方密堆积）。
• 如果你使用 lattice 命令定义晶格，必须确保每种材料的晶格参数正确。

✅ 修改建议：

# 金刚石晶格（FCC）
lattice diamond 5.431  # 金刚石晶格常数 a = 5.431 Å
region diamond block 0 10 0 10 0 10 units box
create_box 1 diamond
create_atoms 1 random 100 12345 region diamond

# 石墨晶格（HCP）
lattice hcp 2.46 3.35  # 石墨层间距 3.35 Å，晶格常数 2.46 Å
region graphite block 0 10 0 10 10 20 units box
create_box 2 graphite
create_atoms 2 random 100 67890 region graphite

注意：以上仅为示例，实际晶格参数需根据你的材料确定。

---

2. 优化热流自相关函数计算

📌 原因：

• fix ave/correlate 的 cor 和 sam 设置太小，导致热流数据不充分。

✅ 修改建议：

variable        Ns equal 100       # 更大的时间窗口
variable        Nc equal 1000      # 更多的采样点
variable        Np equal ${Ns}*${Nc}  # 总样本数
fix             HAC all ave/correlate ${Ns} ${Nc} ${Np} c_J[1] c_J[2] c_J[3] type auto file hac.txt

重点提示：cor 和 sam 应至少为 1000，以保证足够的统计精度。

---

3. 检查单位制转换是否正确

📌 原因：

• convert 变量是否被正确应用到 k_total 计算中？

✅ 修改建议：

# 确保 convert 被正确使用
variable        k11 equal (trap(f_JJ[3])*${scale})*${convert}
variable        k22 equal (trap(f_JJ[4])*${scale})*${convert}
variable        k33 equal (trap(f_JJ[5])*${scale})*${convert}
variable        k_total equal (v_k11 + v_k22 + v_k33)/3.0

重点提示：convert 应确保将热流单位从 eV/(Å·ps) 转换为 W/m·K。

---

4. 检查热流方向与系统对称性

📌 原因：

• 如果系统不对称，直接计算 k_total 可能引入误差。

✅ 修改建议：

# 分别计算三个方向的热导率
variable        k11 equal (trap(f_JJ[3])*${scale})*${convert}
variable        k22 equal (trap(f_JJ[4])*${scale})*${convert}
variable        k33 equal (trap(f_JJ[5])*${scale})*${convert}

# 输出每个方向的热导率
log            log_k.txt
print          "k11 = ${k11}"
print          "k22 = ${k22}"
print          "k33 = ${k33}"
print          "k_total = ${k_total}"

重点提示：在非对称系统中，建议分别输出各方向热导率，避免误导性结论。

---

🧪 三、推荐调试步骤

1. 检查模型结构：使用 dump 或 write_data 导出模型文件，用 VMD 或 OVITO 观察原子分布是否合理。
2. 运行短时间模拟：先运行 1000 步左右，观察热流是否稳定。
3. 验证单位转换：手动代入数值，确认 convert 是否正确。
4. 检查热流自相关函数输出文件：查看 hac.txt 文件中的热流数据是否正常。
5. 增加模拟时间：确保 run 命令的步数足够大（如 1e6 步以上）。

---

💡 四、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 模型错乱 | 晶格常数错误 | 正确设置晶格参数，区分金刚石与石墨 | | 热流自相关函数不稳定 | cor, sam 过小 | 增加 cor 和 sam 值 | | 单位制错误 | convert 未正确应用 | 确保 convert 被正确使用 | | 热导率计算不准 | 系统不对称 | 分别计算各方向热导率，再求平均 |

---

如果你可以提供错误图片或更具体的错误信息（如 LAMMPS 报错内容），我可以进一步帮助你定位问题。希望这些建议对你有帮助！
