solidworks绘图时所有路径都被扫描怎么修正

Question

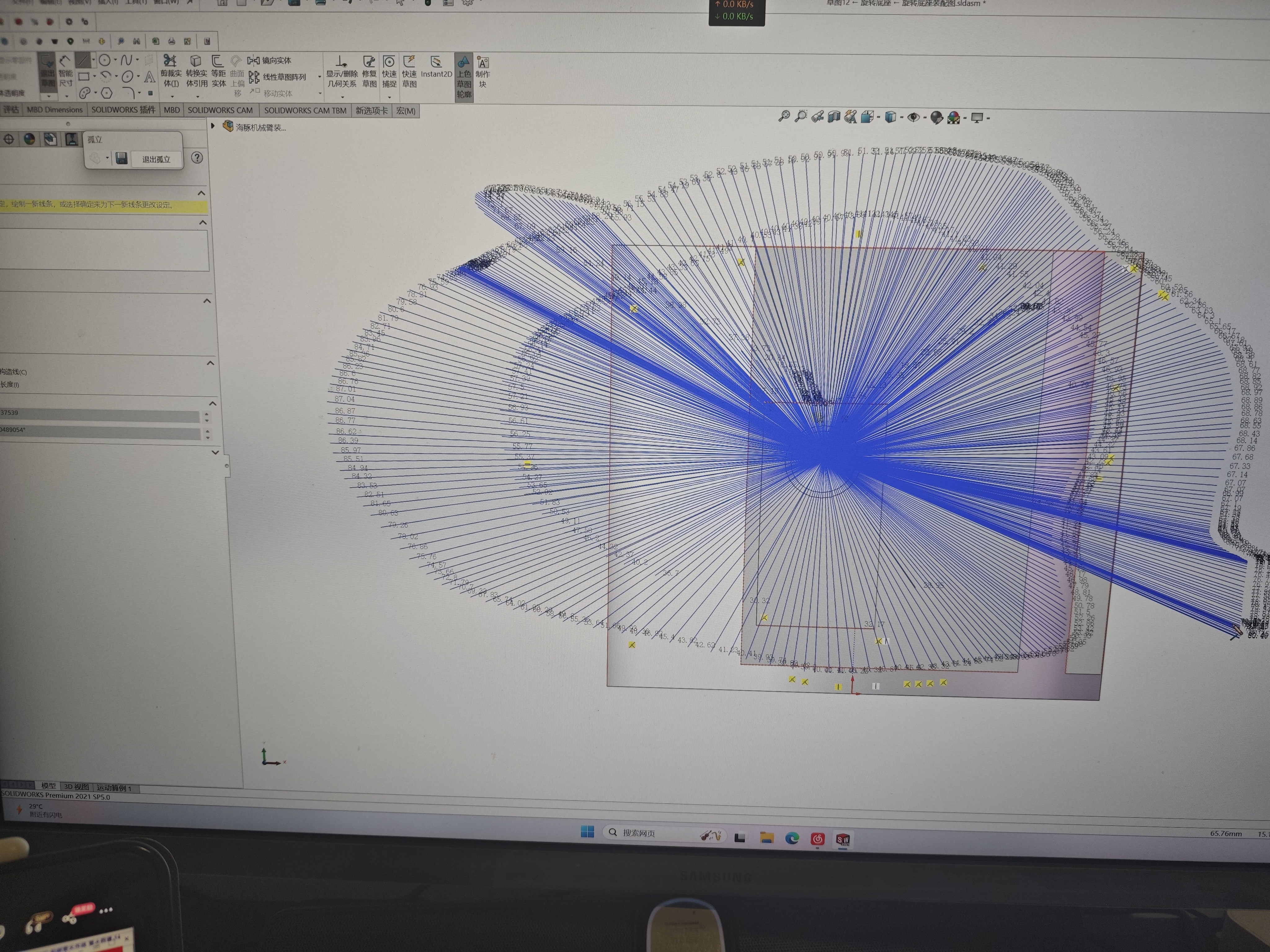

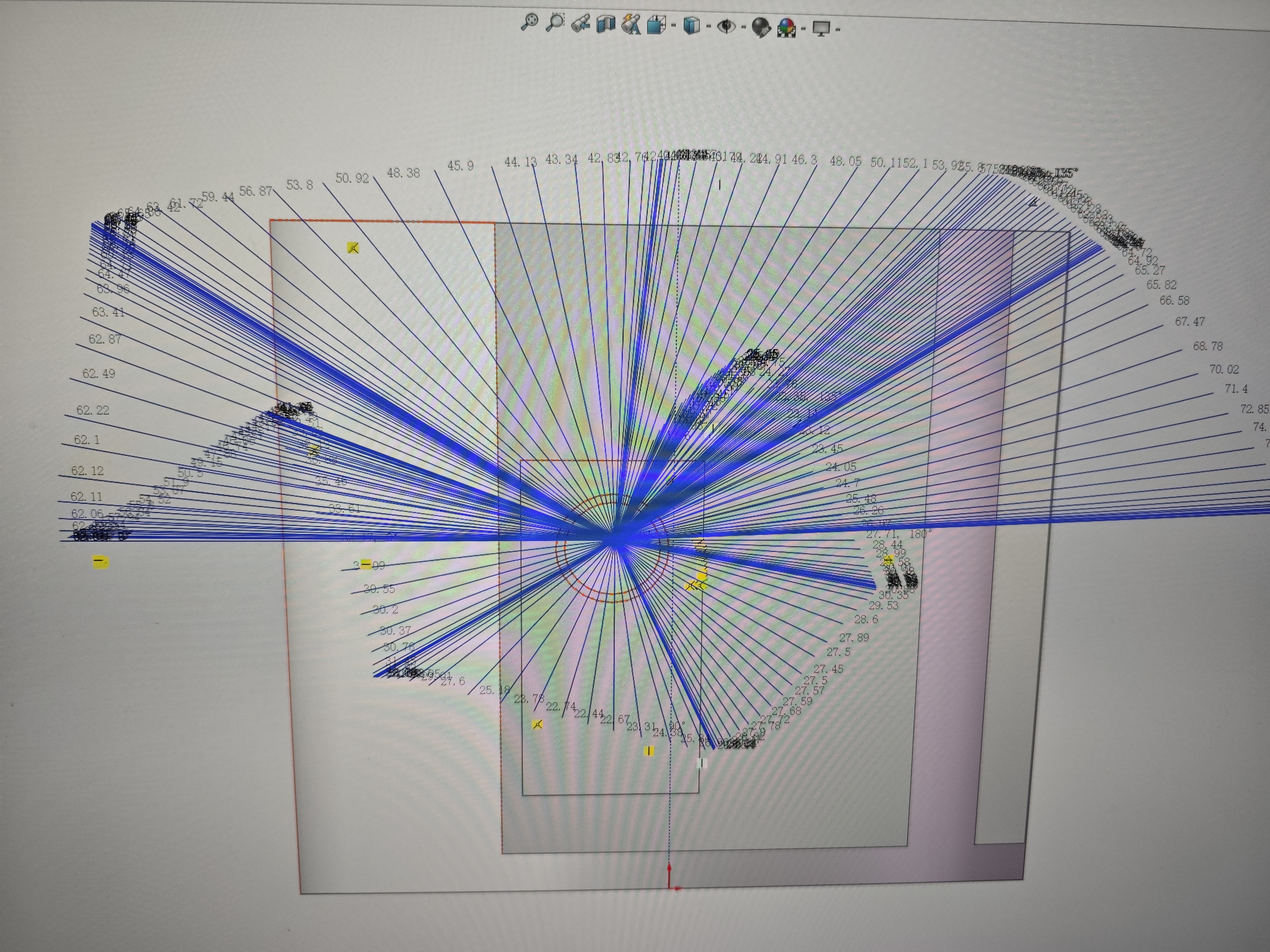

如图，在绘图草图直线的时候，选中一点再选中终止点时，鼠标移动的所有位置都出现了直线，这种情况改怎么办

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 SolidWorks 进行绘图时，如果你发现在绘制草图直线时，鼠标移动的所有位置都出现了直线，这通常是因为你误操作进入了“路径扫描（Path Scan）”模式，或者开启了“动态草图”功能。这种现象会导致你在选择起点和终点时，系统自动将鼠标轨迹作为一条连续的线来绘制。

---

✅ 问题原因分析：

1. 误触了“路径扫描”功能：

   • SolidWorks 中有一个“路径扫描”工具，用于沿着某条路径生成特征。
   • 但如果你在绘制草图时不小心激活了这个功能，就会出现你描述的现象。

2. 启用了“动态草图”或“拖动草图”模式：

   • 某些版本中，默认开启“动态草图”或“拖动草图”功能，这也会导致类似效果。

---

🔧 解决方法：

以下是逐步解决方案，重点部分已加粗：

1. 检查是否误入“路径扫描”模式

   • 打开 SolidWorks 草图绘制界面。
   • 在顶部菜单栏中，点击 “插入” > “特征” > “路径扫描”，如果该选项被激活，说明你可能误入了此模式。
   • 关闭“路径扫描”模式：点击工具栏上的“取消”按钮，或按 Esc 键 退出当前操作。

2. 禁用“动态草图”或“拖动草图”功能

   • 点击 “工具” > “选项” > “系统选项” > “图形显示”。
   • 找到 “启用动态草图” 或 “拖动草图” 的选项。
   • 取消勾选该选项，然后点击 确定。

3. 检查草图绘制工具是否正确

   • 在左侧的 “特征管理器设计树” 中，确保你正在编辑的是一个草图平面，而不是其他类型的特征。
   • 使用正确的草图工具，例如：直线、圆、矩形等，不要使用“路径扫描”、“放样”等高级建模工具。

4. 重置视图和捕捉设置

   • 点击 “视图” > “重置视图”，确保没有异常缩放或旋转。
   • 在 “工具” > “选项” > “草图” 中，检查 “捕捉点” 和 “自动捕捉” 设置是否合理。

5. 重启 SolidWorks

   • 如果以上方法无效，尝试关闭并重新启动 SolidWorks，有时候软件会因临时错误进入异常状态。

---

📝 示例代码（如需自定义宏）

如果你是通过 VBA 宏进行操作，可以添加以下代码来禁用路径扫描：

Dim swApp As Object
Set swApp = CreateObject("SldWorks.Application")

Dim swModel As Object
Set swModel = swApp.ActiveDoc

' 禁用路径扫描
swModel.SetUserPreferenceToggle swUserPreferenceToggle_e.swPathScan, False

注意： 此代码仅适用于 SolidWorks API 开发环境，普通用户无需使用。

---

✅ 总结

| 步骤 | 解决方案 | |------|----------| | 1 | 关闭路径扫描模式 | | 2 | 禁用动态草图/拖动草图功能 | | 3 | 确认使用正确的草图工具 | | 4 | 重置视图与捕捉设置 | | 5 | 重启 SolidWorks |

---

如果你能提供截图或更具体的 SolidWorks 版本信息，我可以进一步帮你定位具体问题。希望这些方法对你有帮助！
