控制器使用的是openflow13

Question

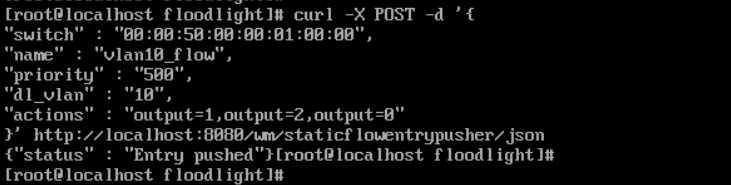

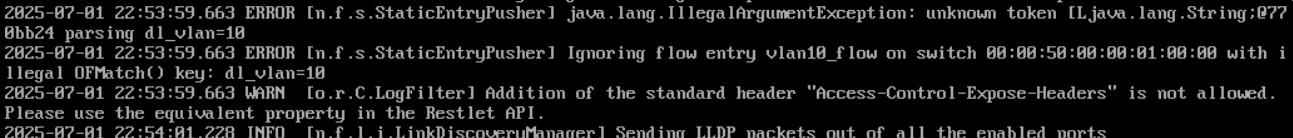

控制器专家们好，在floodlight控制器上下发一个关于vlan的流表，显示推送成功，但在ovs交换机上查不到该流表，控制器日志提示不配套dl_vlan字段，得怎么修改

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

在使用 OpenFlow 1.3 协议与 Floodlight 控制器 配合 Open vSwitch (OVS) 时，若你发现流表下发成功但 OVS 上未显示该流表，并且控制器日志提示 不配套 dl_vlan 字段，这通常意味着你在流表中使用了 dl_vlan（数据链路层 VLAN ID）字段，而 OVS 或 OpenFlow 交换机不支持该字段，或者你的控制器配置与交换机协议版本不兼容。

---

🔍 问题分析

1. dl_vlan 字段的兼容性问题

• 在 OpenFlow 1.3 中，dl_vlan 是一个有效的字段。
• 但在某些 OVS 版本中，尤其是较旧的版本，可能不完全支持 dl_vlan 字段，或需要额外的配置。
• 控制器日志提示“不配套 dl_vlan 字段”，说明 OVS 无法识别或处理这个字段。

2. 流表下发方式的问题

• 如果你是通过 Floodlight 的 REST API 或 Java API 发送流表，需确保流表结构符合 OpenFlow 1.3 标准。
• 若使用的是 OFActionSetField 设置 vlan_vid，可能会导致兼容性问题。

---

✅ 解决方案

以下是详细的解决方案，按步骤进行：

1. 确认 OVS 支持的 OpenFlow 版本

• 检查 OVS 是否支持 OpenFlow 1.3：

  ovs-ofctl --version


• 确保 OVS 使用的是 OpenFlow 1.3 协议。如果不是，请升级 OVS 或修改控制器的协议版本。

2. 避免使用 dl_vlan 字段，改用 vlan_vid 字段

• OpenFlow 1.3 中推荐使用 vlan_vid 而不是 dl_vlan。
• 修改流表的匹配字段为 vlan_vid，并设置相应的 VLAN ID。

3. 修改流表下发代码（以 Floodlight 为例）

原始代码示例（使用 dl_vlan）：

Match match = new Match();
match.setEthType(EthType.EtherType.IPv4);
match.setDlVlan(VlanVid.of(100));

修改后的代码（使用 vlan_vid）：

Match match = new Match();
match.setEthType(EthType.EtherType.IPv4);
match.setVlanVid(VlanVid.of(100)); // 使用 vlan_vid 替代 dl_vlan

注意： 在 OpenFlow 1.3 中，setVlanVid() 方法会自动处理 VLAN 的格式（即是否带 CFI 位），不需要手动设置。

4. 检查 OVS 的 OpenFlow 配置

• 确认 OVS 的 OpenFlow 端口和协议版本是否正确：

  ovs-vsctl show


• 查看 OVS 的 OpenFlow 配置：

  ovs-ofctl dump-aggregate <bridge-name>


5. 验证流表是否成功下发

• 在 Floodlight 控制器上查看流表下发状态。
• 在 OVS 上查看流表：

  ovs-ofctl dump-flows <bridge-name>


6. 升级 OVS 和 Floodlight

• 如果 OVS 版本较低（如 < 2.5），建议升级到最新稳定版本。
• 同样，Floodlight 也应使用较新的版本（如 1.2+）以支持 OpenFlow 1.3。

---

🛠️ 总结

| 步骤 | 操作 | |------|------| | 1 | 确认 OVS 支持 OpenFlow 1.3 | | 2 | 将流表中的 dl_vlan 字段替换为 vlan_vid | | 3 | 修改 Floodlight 流表代码 | | 4 | 检查 OVS 的 OpenFlow 配置 | | 5 | 验证流表是否成功下发 | | 6 | 升级 OVS 和 Floodlight 到最新版本 |

---

💡 补充建议

• 如果你需要对 VLAN 进行更精细的控制，可以结合使用 push_vlan 和 set_field 操作。
• 如果你仍然遇到问题，可以尝试在 OVS 上启用调试模式：

  ovs-ofctl -d <bridge-name> dump-flows --protocol=OpenFlow13


如有更多关于流表构造、控制器配置或 OVS 日志的问题，欢迎继续提问！
