求分析电容式土壤湿度传感器电路图

Question

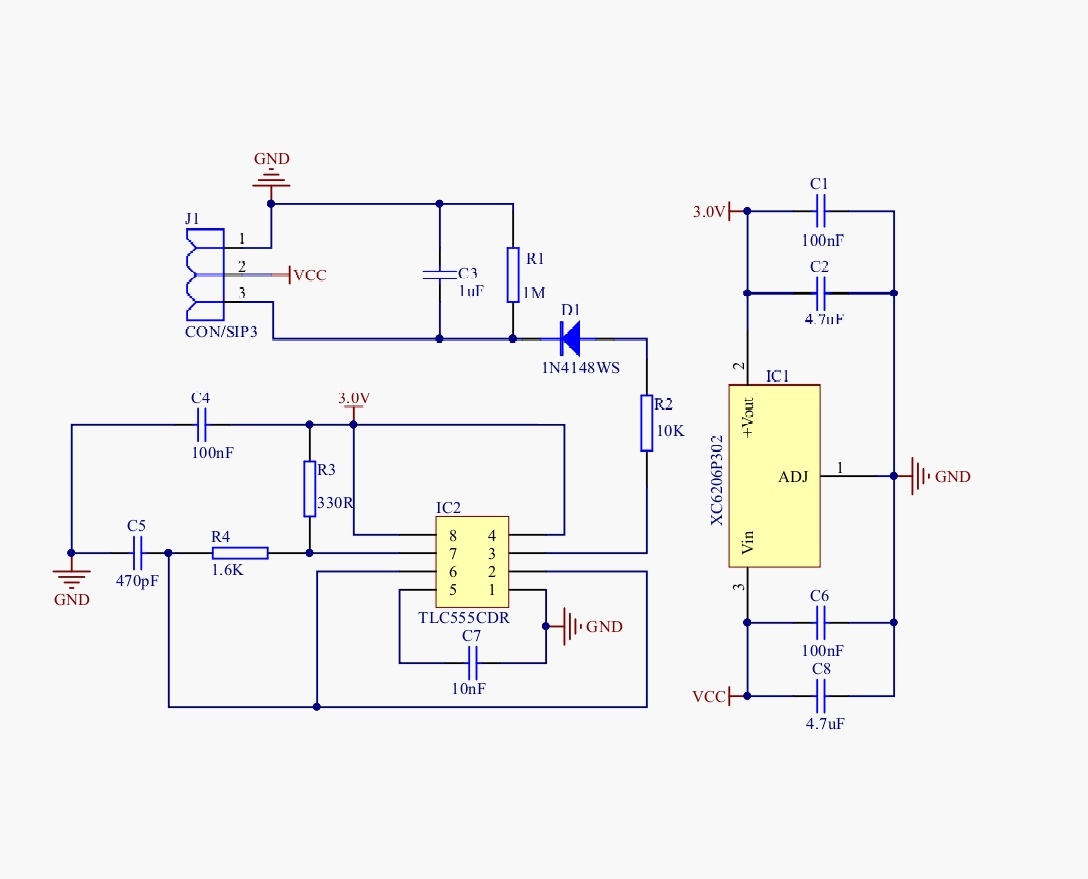

想问一下大家这个电路图是怎么实现干燥的时候输出高电压的，这个555定时器的输出方波的峰值改变吗，这个电容式土壤湿度传感器的原理是什么，这个原理和555定时器的占空比有关系吗😭

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

电容式土壤湿度传感器电路图分析

你提供的电路图是一个电容式土壤湿度传感器的实现，用于检测土壤的湿度。这个传感器的原理是基于土壤中的电容变化来检测湿度的。

在这个电路图中，555定时器产生一个方波信号，占空比（Duty Cycle）可以根据需要进行调整。这个方波信号被用来驱动一个电容，电容的变化与土壤的湿度相关。

当土壤湿度高时，电容的电容值增加，输出电压也会增加；当土壤湿度低时，电容的电容值减少，输出电压也会减少。因此，输出电压的变化可以反映土壤的湿度变化。

在这个电路图中，555定时器的输出方波的峰值确实会改变，峰值的变化与土壤的湿度相关。占空比的调整可以影响输出电压的变化幅度和敏感度。

总的来说，这个电路图是一个简单的湿度传感器实现，可以用于检测土壤的湿度变化。
